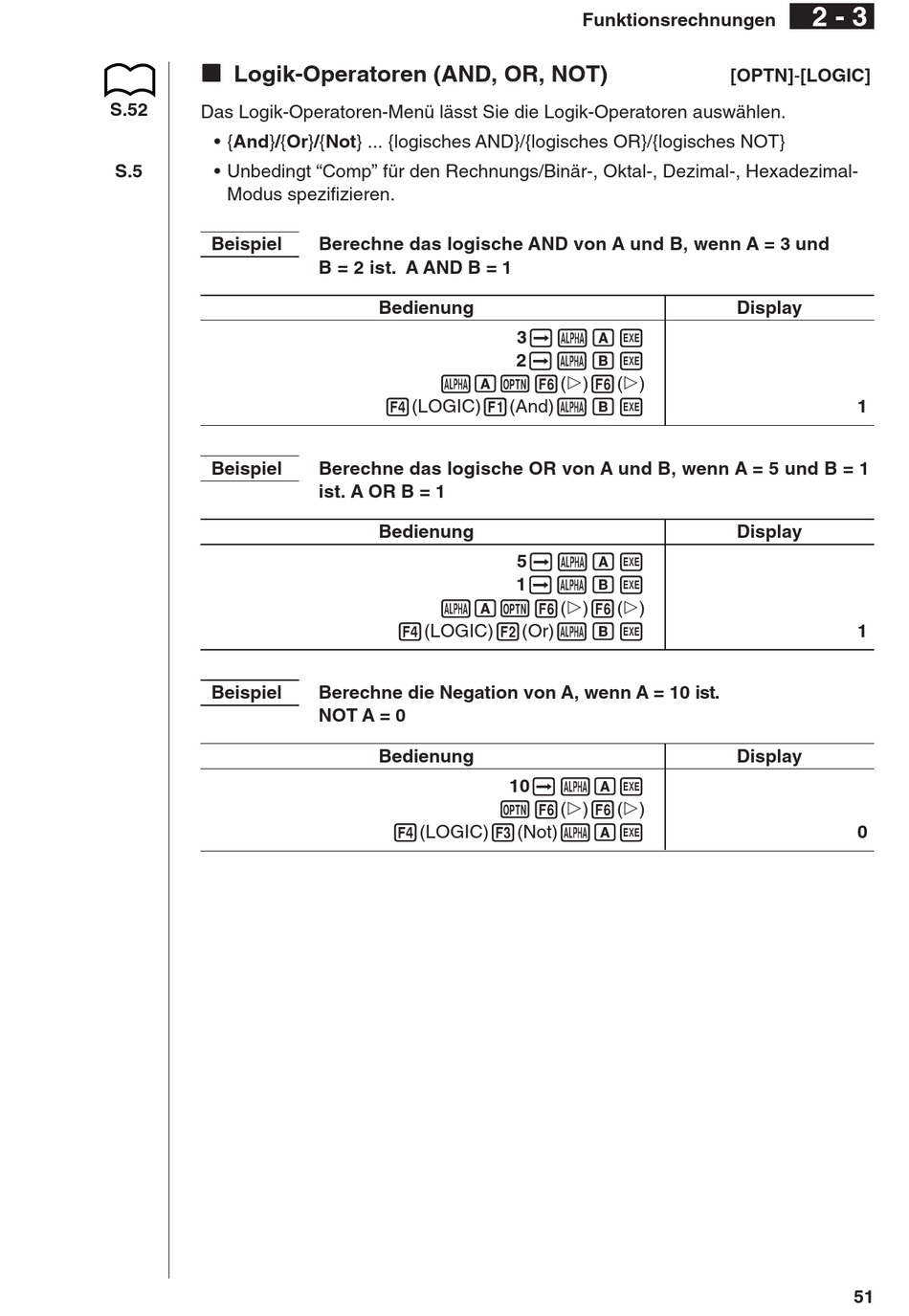

k k k k k Logik-Operatoren (AND, OR, NOT)
S.52
Das Logik-Operatoren-Menü lässt Sie die Logik-Operatoren auswählen.
• {And}/{Or}/{Not} ... {logisches AND}/{logisches OR}/{logisches NOT}
S.5
• Unbedingt "Comp" für den Rechnungs/Binär-, Oktal-, Dezimal-, Hexadezimal-
Modus spezifizieren.
Beispiel
Beispiel
Beispiel
Berechne das logische AND von A und B, wenn A = 3 und
B = 2 ist. A AND B = 1
Bedienung
aAK6(g)6(g)
4(LOGIC)1(And)aBw
Berechne das logische OR von A und B, wenn A = 5 und B = 1
ist. A OR B = 1
Bedienung
aAK6(g)6(g)
4(LOGIC)2(Or)aBw
Berechne die Negation von A, wenn A = 10 ist.
NOT A = 0
Bedienung
4(LOGIC)3(Not)aAw
Funktionsrechnungen
3aaAw
2aaBw
5aaAw
1aaBw
10aaAw
K6(g)6(g)
2 - 3
[OPTN]-[LOGIC]
Display
1
Display
1
Display
0
51
