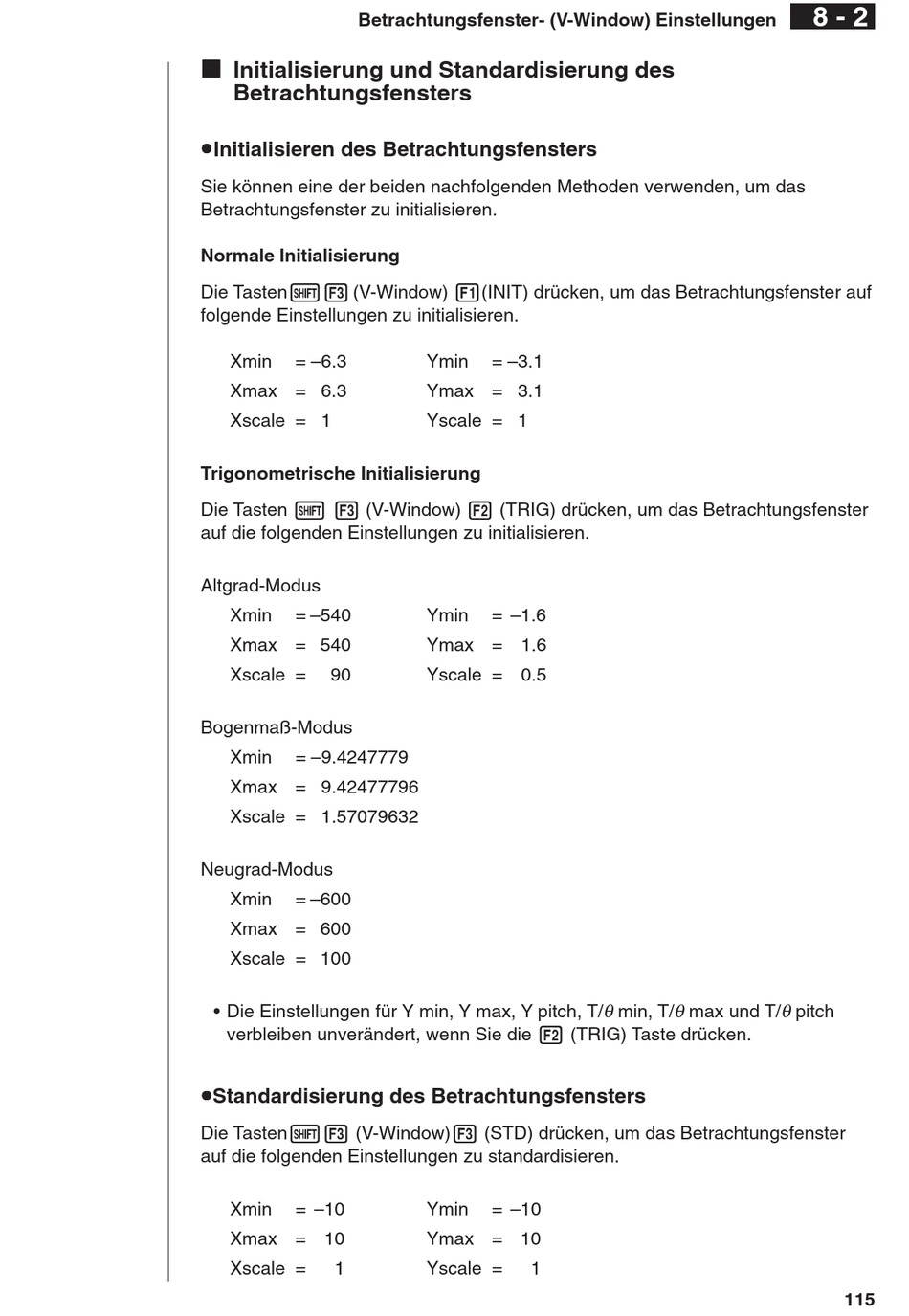

Betrachtungsfenster- (V-Window) Einstellungen
k k k k k Initialisierung und Standardisierung des
Betrachtungsfensters
u u u u u Initialisieren des Betrachtungsfensters
Sie können eine der beiden nachfolgenden Methoden verwenden, um das
Betrachtungsfenster zu initialisieren.
Normale Initialisierung
Die Tasten!3 (V-Window) 1(INIT) drücken, um das Betrachtungsfenster auf
folgende Einstellungen zu initialisieren.
Xmin
= –6.3
Xmax = 6.3
Xscale = 1
Trigonometrische Initialisierung
Die Tasten ! 3 (V-Window) 2 (TRIG) drücken, um das Betrachtungsfenster
auf die folgenden Einstellungen zu initialisieren.
Altgrad-Modus
Xmin
= –540
Xmax = 540
Xscale =
90
Bogenmaß-Modus
Xmin
= –9.4247779
Xmax = 9.42477796
Xscale = 1.57079632
Neugrad-Modus
Xmin
= –600
Xmax = 600
Xscale = 100
• Die Einstellungen für Y min, Y max, Y pitch, T/ θ min, T/ θ max und T/ θ pitch
verbleiben unverändert, wenn Sie die 2 (TRIG) Taste drücken.
u u u u u Standardisierung des Betrachtungsfensters
Die Tasten!3 (V-Window)3 (STD) drücken, um das Betrachtungsfenster
auf die folgenden Einstellungen zu standardisieren.
Xmin
= –10
Xmax = 10
Xscale =
1
Ymin
= –3.1
Ymax = 3.1
Yscale = 1
Ymin
= –1.6
Ymax = 1.6
Yscale = 0.5
Ymin
= –10
Ymax = 10
Yscale =
1
8 - 2
