11 - 4
Anzeigen einer Grafik in der inaktiven Anzeige

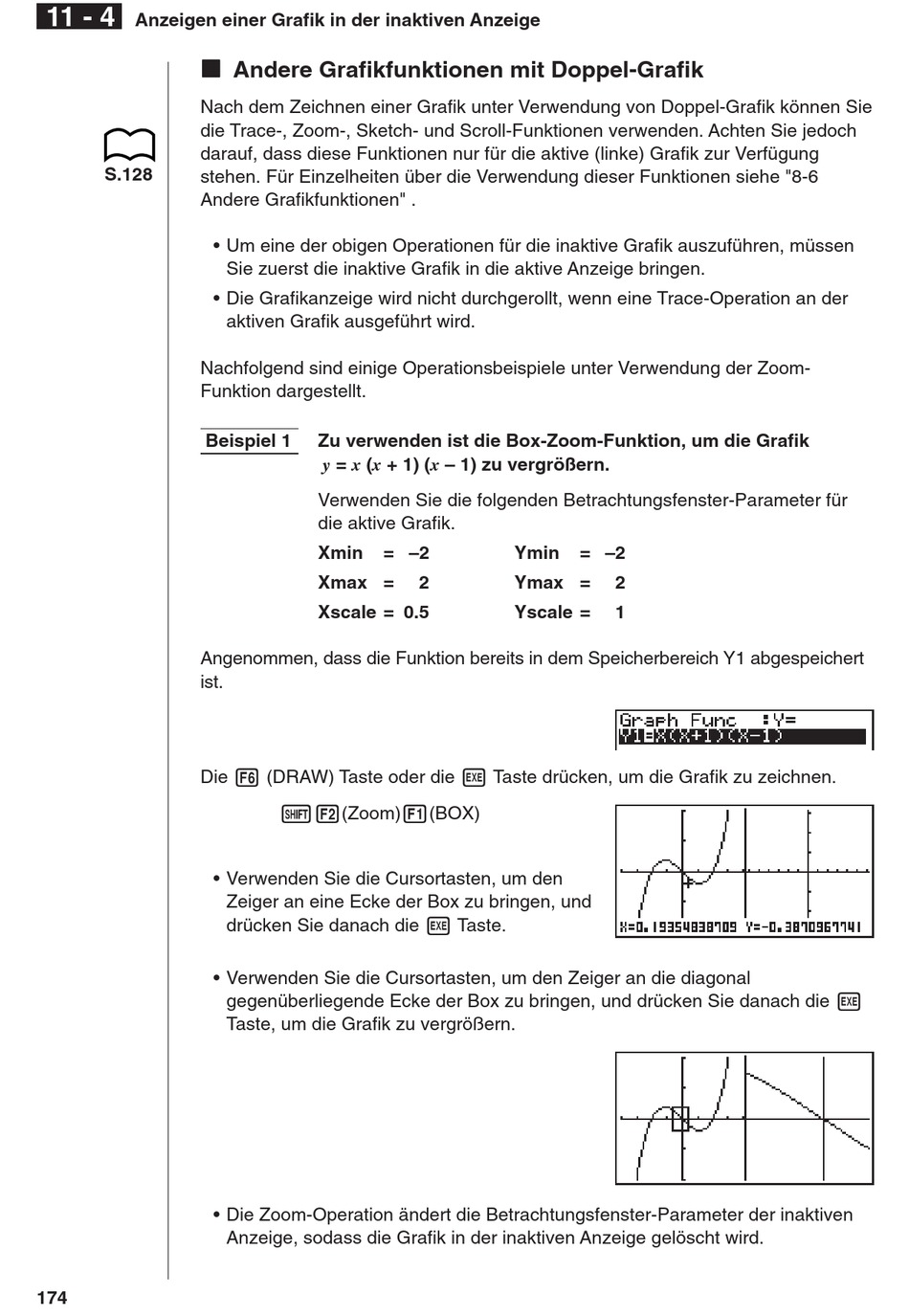

k k k k k Andere Grafikfunktionen mit Doppel-Grafik
Nach dem Zeichnen einer Grafik unter Verwendung von Doppel-Grafik können Sie
die Trace-, Zoom-, Sketch- und Scroll-Funktionen verwenden. Achten Sie jedoch
darauf, dass diese Funktionen nur für die aktive (linke) Grafik zur Verfügung
S.128
stehen. Für Einzelheiten über die Verwendung dieser Funktionen siehe "8-6
Andere Grafikfunktionen" .
Nachfolgend sind einige Operationsbeispiele unter Verwendung der Zoom-
Funktion dargestellt.
Beispiel 1
Angenommen, dass die Funktion bereits in dem Speicherbereich Y1 abgespeichert
ist.
Die 6 (DRAW) Taste oder die w Taste drücken, um die Grafik zu zeichnen.
174
• Um eine der obigen Operationen für die inaktive Grafik auszuführen, müssen
Sie zuerst die inaktive Grafik in die aktive Anzeige bringen.
• Die Grafikanzeige wird nicht durchgerollt, wenn eine Trace-Operation an der
aktiven Grafik ausgeführt wird.
Zu verwenden ist die Box-Zoom-Funktion, um die Grafik
y = x (x + 1) (x – 1) zu vergrößern.
Verwenden Sie die folgenden Betrachtungsfenster-Parameter für
die aktive Grafik.
Xmin
= –2
Xmax =
Xscale = 0.5
!2(Zoom)1(BOX)
• Verwenden Sie die Cursortasten, um den
Zeiger an eine Ecke der Box zu bringen, und
drücken Sie danach die w Taste.
• Verwenden Sie die Cursortasten, um den Zeiger an die diagonal
gegenüberliegende Ecke der Box zu bringen, und drücken Sie danach die w
Taste, um die Grafik zu vergrößern.
• Die Zoom-Operation ändert die Betrachtungsfenster-Parameter der inaktiven
Anzeige, sodass die Grafik in der inaktiven Anzeige gelöscht wird.
Ymin
= –2
2
Ymax =
Yscale =
2
1
