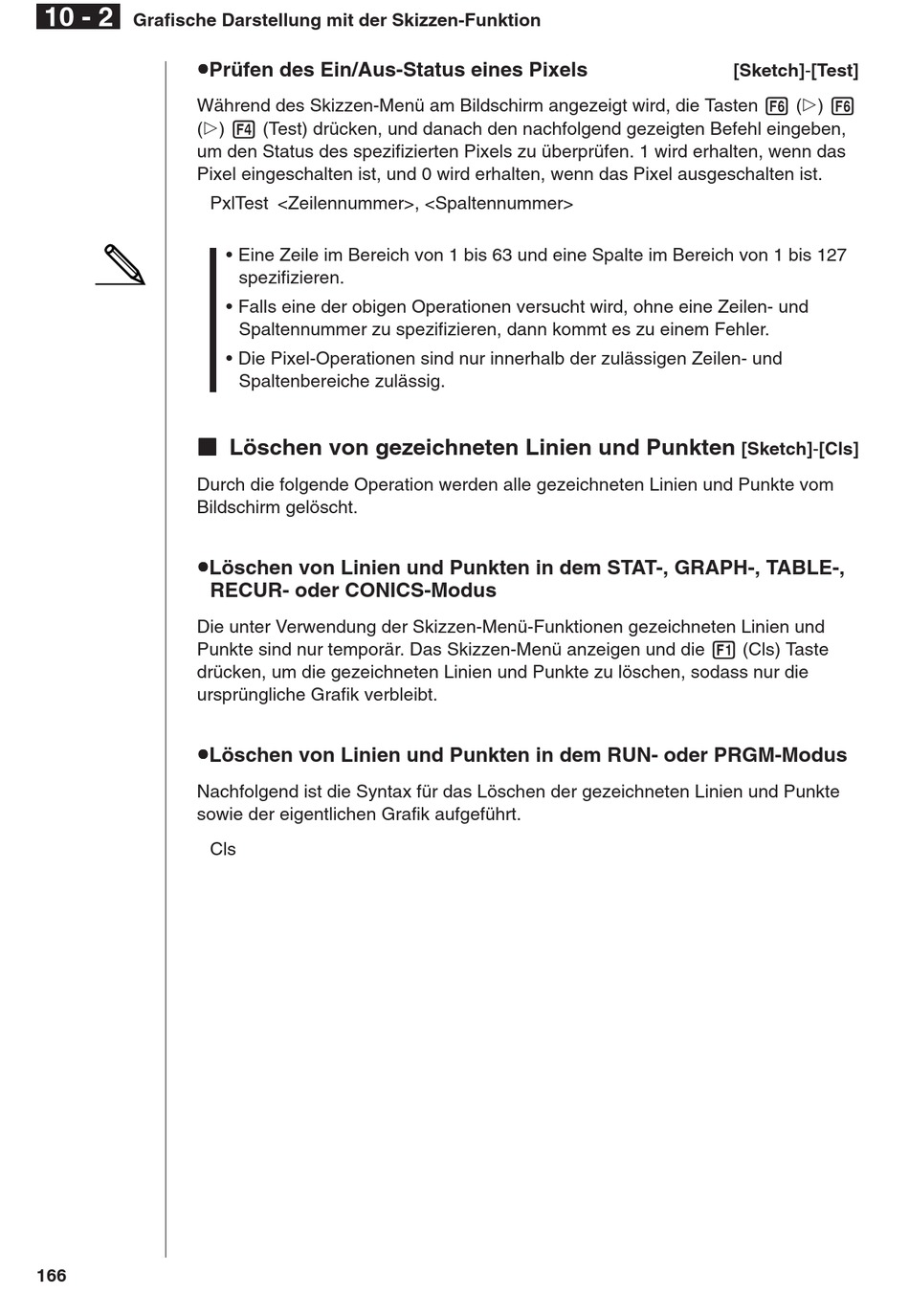

10 - 2
Grafische Darstellung mit der Skizzen-Funktion
u u u u u Prüfen des Ein/Aus-Status eines Pixels
Während des Skizzen-Menü am Bildschirm angezeigt wird, die Tasten 6 (g) 6
(g) 4 (Test) drücken, und danach den nachfolgend gezeigten Befehl eingeben,
um den Status des spezifizierten Pixels zu überprüfen. 1 wird erhalten, wenn das
Pixel eingeschalten ist, und 0 wird erhalten, wenn das Pixel ausgeschalten ist.
k k k k k Löschen von gezeichneten Linien und Punkten
Durch die folgende Operation werden alle gezeichneten Linien und Punkte vom
Bildschirm gelöscht.
u u u u u Löschen von Linien und Punkten in dem STAT-, GRAPH-, TABLE-,
Die unter Verwendung der Skizzen-Menü-Funktionen gezeichneten Linien und
Punkte sind nur temporär. Das Skizzen-Menü anzeigen und die 1 (Cls) Taste
drücken, um die gezeichneten Linien und Punkte zu löschen, sodass nur die
ursprüngliche Grafik verbleibt.
u u u u u Löschen von Linien und Punkten in dem RUN- oder PRGM-Modus
Nachfolgend ist die Syntax für das Löschen der gezeichneten Linien und Punkte
sowie der eigentlichen Grafik aufgeführt.
166
PxlTest <Zeilennummer>, <Spaltennummer>
• Eine Zeile im Bereich von 1 bis 63 und eine Spalte im Bereich von 1 bis 127
spezifizieren.
• Falls eine der obigen Operationen versucht wird, ohne eine Zeilen- und
Spaltennummer zu spezifizieren, dann kommt es zu einem Fehler.
• Die Pixel-Operationen sind nur innerhalb der zulässigen Zeilen- und
Spaltenbereiche zulässig.
RECUR- oder CONICS-Modus
Cls
[Sketch]-[Test]
[Sketch]-[Cls]
