23

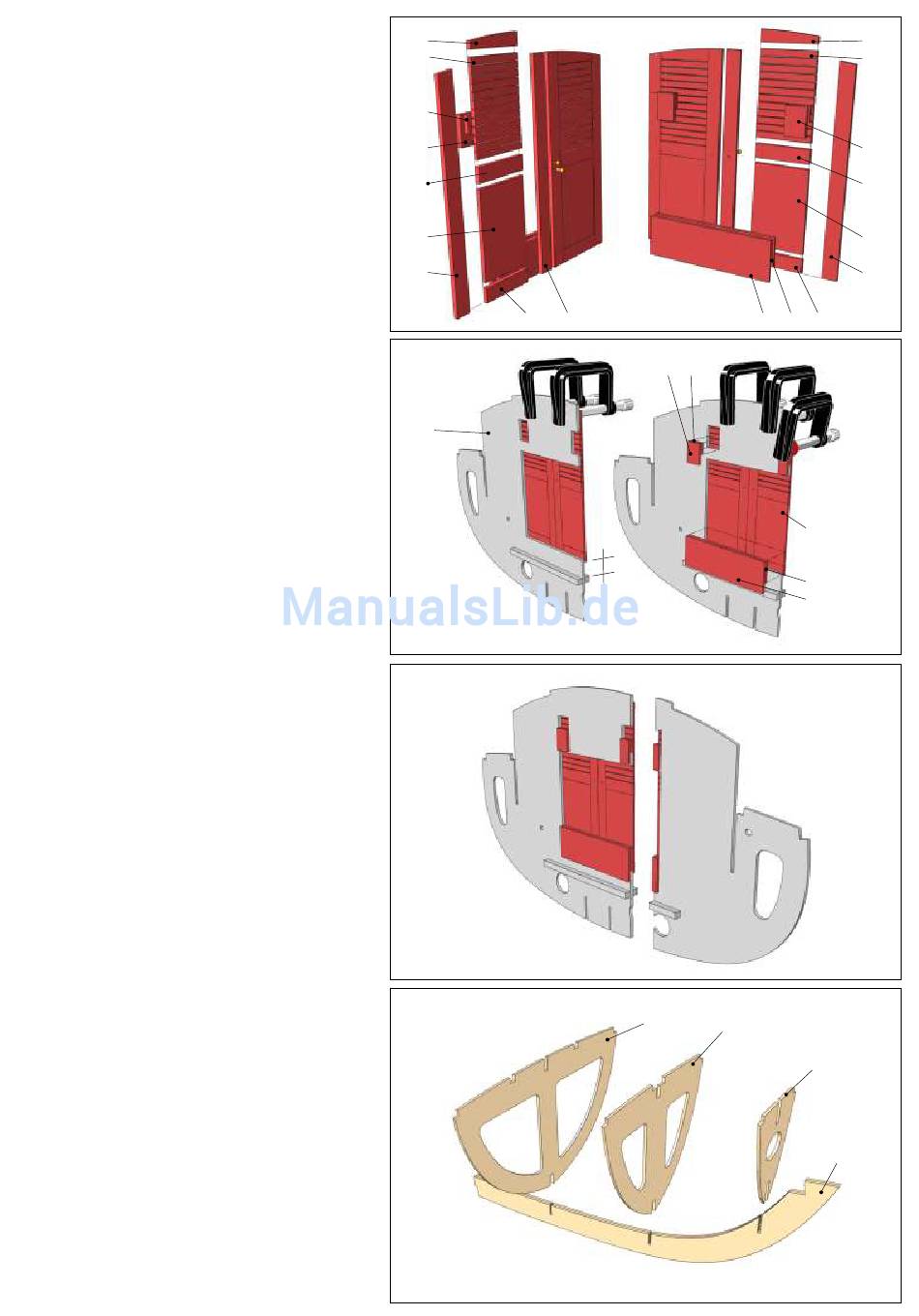

Nun wird die abnehmbare Türe zusammengesetzt. Die
Teile sind auf der Rückseite alle bündig. Die Füllungen
Teile (53 + 55) können auf der Rückseite etwas flacher
geschliffen werden, damit diese in den Rahmenteilen
der Türen vertieft sind.
Sie sehen hier das Konstruktionsprinzip:
Die Türe wird zum Ein- und Aushängen mit den
Einhängelaschen in Spant 6,Teil (15), in die vorhandenen
Öffnungen eingehängt.
Zum leichteren Verständnis sind die Teile in den
Ansichten von vorn und hinten dargestellt.
24
Die Laschen werden in der dargestellten Weise
angebracht.
Die fertige Türe wird vorn auf den losen Spant 6, Teil
(15), gespannt. Die Laschenteile werden, fertig
zusammengesetzt, so aufgeleimt, daß sie an der unteren
Kante an den Öffnungen anliegen.
Achten Sie darauf, daß die Laschen nur mit der Türe
aber nicht mit dem Spant verleimt werden.
25
Hier sehen Sie im Schnitt die Lage der montierten
Grundplatte der Lasche in eingehängtem Zustand.
26
Nachdem diese Teile alle soweit vorbereitet sind, werden
aus ihnen die Baugruppen zusammengesetzt.
In den fertigen Vordersteven mit Kiel (6) leimen Sie
Spant 11, Teil (7), Spant 10, Teil (8), Spant 9 Teil, (9) ein
Die Spanten sollen unten nicht über den Kiel überstehen
56
55
57
58
54
53
51
52
50
15
60 59 52
58 57
10
mm
9
8
56
55
58
54
53
51
50-56
59
60
7
6
