7
Einige Spanten erhalten vor der Verwendung
Verstärkungsleisten aus 4x4 mm Kieferleiste an den
vorgesehenen Positionen. Die Leistenstücke sind aus
den 1000 mm langen Stäben zu schneiden. Die Längen
und Positionen werden jeweils angegeben.
Bitte verwechseln Sie die Vorder- und die Rückseite
(Bug- bzw. Heckseite) der Spanten nicht. Die Spanten
sind auf der Bugseite mit Nummern und Markierungen
versehen. Sie sind nicht austauschbar, da sie nicht
symmetrisch sind. Die durchgezogenen Linien sind die
Verstärkungen auf der Bugseite, die gestrichelten Linien
auf der Heckseite.

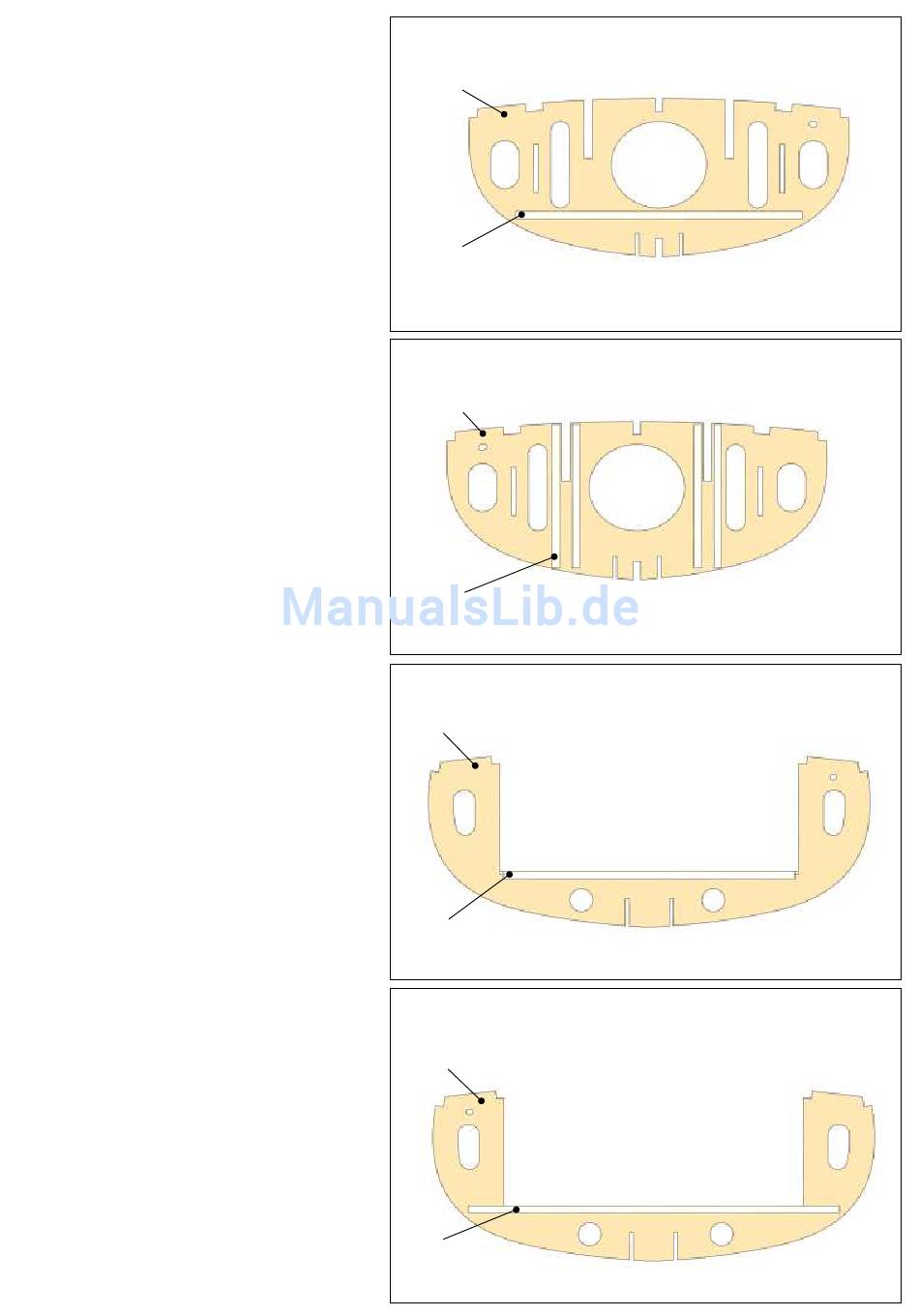

Nebenstehend sehen Sie, wo an Spant 3, Teil (30) die
bugseitige Verstärkung (31) montiert werden muß.
Die Verstärkung ist 150 mm lang und verläuft, wie
immer, mittig auf dem Spant, hier knapp unter den
Öffnungen
8
Hier finden Sie, wo am gleichen Teil (30) die heckseitigen
Verstärkungen (32) montiert werden müssen.
Die vertikalen Leisten sind 75 mm lang.
Bitte hier genau auf die Platzierung achten. Die Leisten
sollen nicht bündig an den Schlitzen montiert werden,
sondern wie dargestellt ein wenig Abstand (~0,5 mm)
haben. Dann kann im Bedarfsfall hier noch für die
folgende Montage der Sitzbank die Schlitzbreite durch
Schleifen leichter eingestellt werden.
9
Hier die Darstellung, wo Sie an Spant 4, Teil (21) die
bugseitige Verstärkung (22) montieren.
Die Verstärkungsleiste (22) ist 153mm lang. Montieren
Sie diese und die Leiste auf der anderen Seite bündig mit
der Kante.
10
Nebenstehend sehen Sie, wo an Teil (21) die heckseitige
Verstärkung (23) montiert werden muß.
Die Verstärkung (23) ist 194mm lang.
30
31
30
32
21
22
21
23
