95
101
101

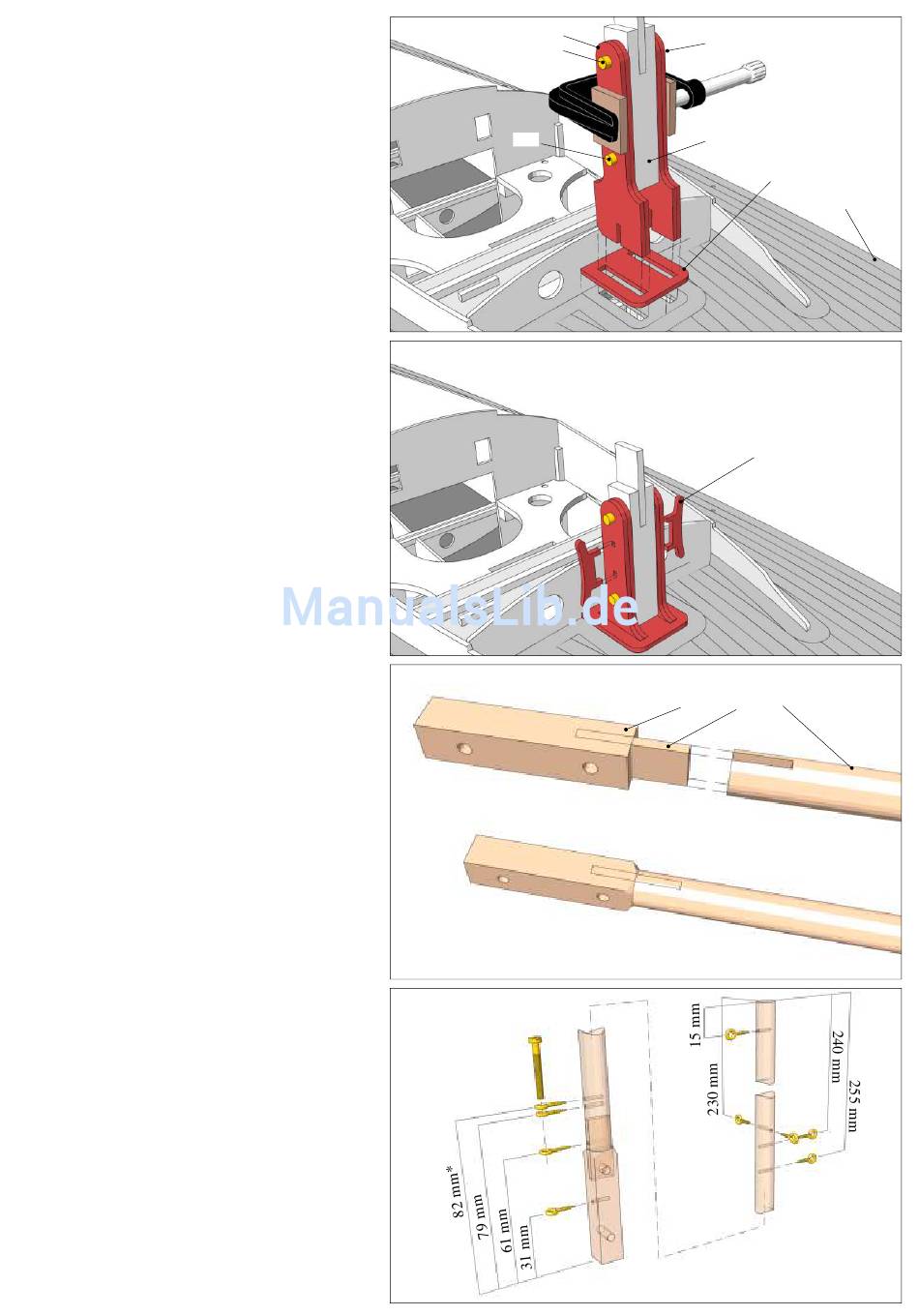

Sicht auf den Bereich, an dem der Mast steht.
104
Leimen Sie die Grundplatte (106) des Maststuhls auf
das Deck (100). Stecken Sie den Maststuhl
vorübergehend wie auf der Grafik zu sehen zusammen
und spannen ihn mit einer Zwinge. Dann schieben Sie
102
die Mastbacken (101) auch durch die Grundplatte (106)
105
in die Schlitze am Deck wie dargestellt. Die
106
Abschrägungen der Teile liegen dabei heckwärts!
Probieren Sie auch hier zuvor die Passung auch unter
100
Deck und leimen Sie die Teile danach dort zuverlässig
ein.
Die Bolzen werden aber immer nur lose eingesteckt,
niemals befestigt.
Der Mast wird später, wie im Original, am Modell mit
dem Drehbolzen (104) und dem Vorsteckbolzen (105)
des Mastfußes gehalten.
96
Leimen Sie die Klampen (107) an die Mastbacken.
107 (110)
97
Der Mast wird zusammengesetzt.
102
103
108
Der vierkantige Mastfuß (102) und der runde obere
Mast (108), werden mit dem Zapfen (103)
zusammengeleimt. Darauf achten, daß die Teile in alle
Richtungen fluchten, sonst steht der Mast später schief.
Fixieren Sie den Mast beim Verleimen am besten
entlang einer geraden Kante der Unterlage.
Der Mast sollte aus optischen und Gewichtsgründen zur
Spitze hin verjüngt werden. Oben kann er 7-8 mm
Durchmesser haben. Warten Sie damit aber, bis er mit
dem Mastfuß verleimt wurde.
98
Der Mast erhält nach seiner Bearbeitung einige
1) Mastfuß
Bohrungen für die Beschläge, die erst später
eingeschraubt werden. Links, in der Abbildung finden
Sie den Mastfuß, rechts die Mastspitze. Alle Bohrungen
hier so wählen, dass die Beschläge gut sitzend
eingeschraubt werden können. Ein Bohrer mit Ø =1 mm
ist geeignet.
An der Position des Maßes 82mm* bitte mit D=1.8 mm
bohren. Die Ringschraube wird nur eingeschoben und
dient als Sicherung am Gelenk!
Zur besseren Darstellung ist die Mastspitze wegen der
2) Mastspitze
großen Maße nochmals geteilt dargestellt.
Die Maße im unteren Bereich haben ihren Bezug an der
Mastbasis, die oben an der Mastspitze.
1 = Mastfuß
2 = Mastspitze
