11

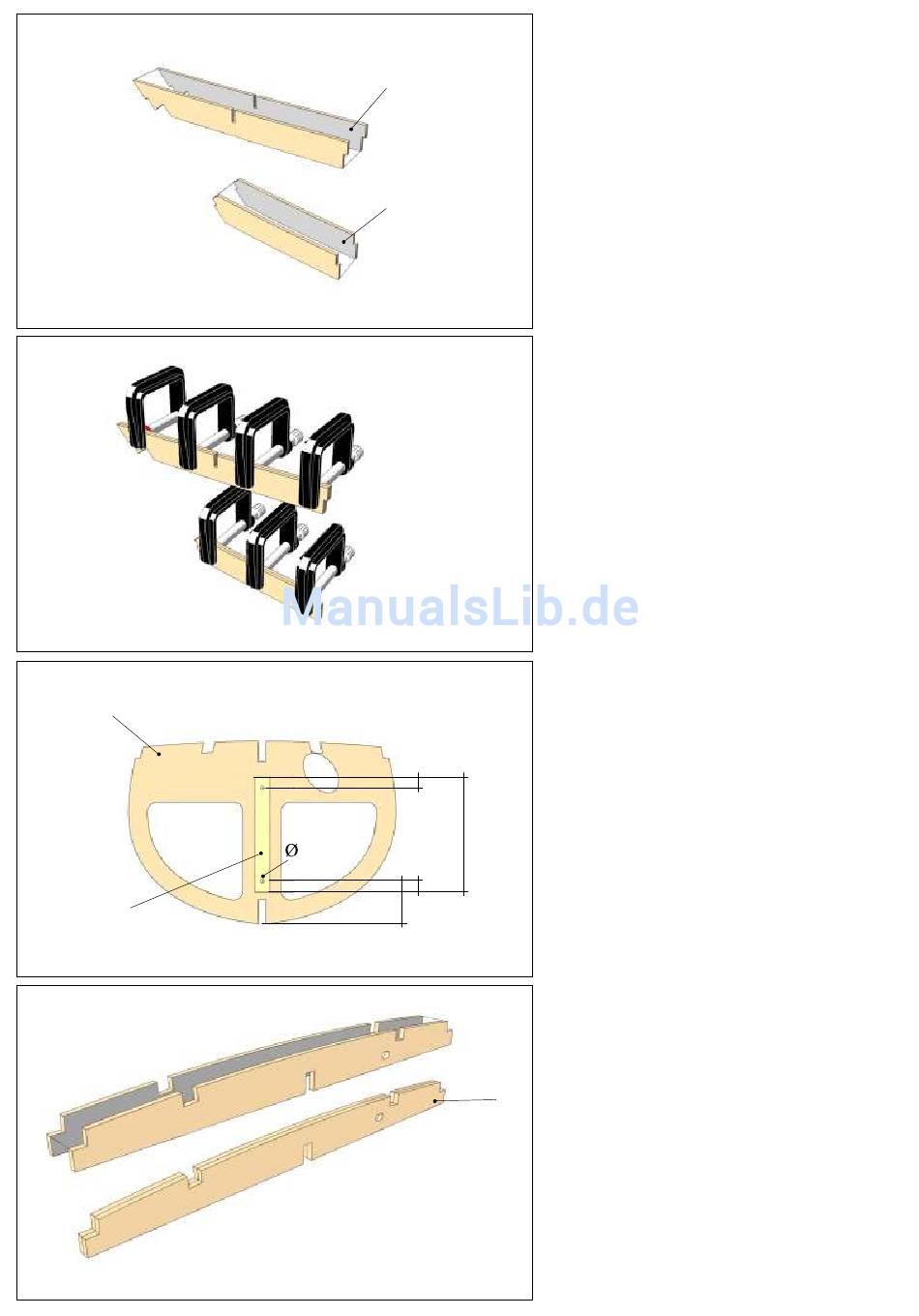

Nun die Einzelteile des Deckträgers (36) und des Kiels
(33) am Heck zusammen Leimen. Hierzu gehören:
- die Kielplatte (33)
- die Decksträgerplatte (36) für das Heck
Zum Verleimen der entsprechenden Teile ebenfalls wie
oben dargestellt verfahren.
12
Hier wird das Spannen der Bauteile während des
Abbindens des Leims nochmals dargestellt.
So soll beim Arbeiten mit Weißleim generell verfahren
werden, um eine belastbare Verbindung für die folgende
Verwendung herzustellen.
Wenn die Teile zum Verleimen nur aufeinandergelegt,
aber nicht gespannt werden, können die Teile
auseinander fallen.
13
Nebenstehend sehen Sie, wo an Spant 1,Teil (34) die
Verstärkung (35) aus 8x8 mm Kieferleiste montiert
werden muß.
Die Verstärkung (35) ist 60 mm lang, und wird 17 mm
von der Unterkante des Spants aufgeleimt.
An jedem Ende der Leiste muß mittig eine Bohrung mit
Ø = 1,5 mm angebracht werden. Der Abstand der
Bohrungen zu den Außenkanten an den Enden der
Leiste beträgt 6 mm.
14
Die Teile (37) von Spant 2 werden, wie schon zuvor die
Kielteile, allseitig bündig zur Stärke von 4 mm
zusammengeleimt
37
