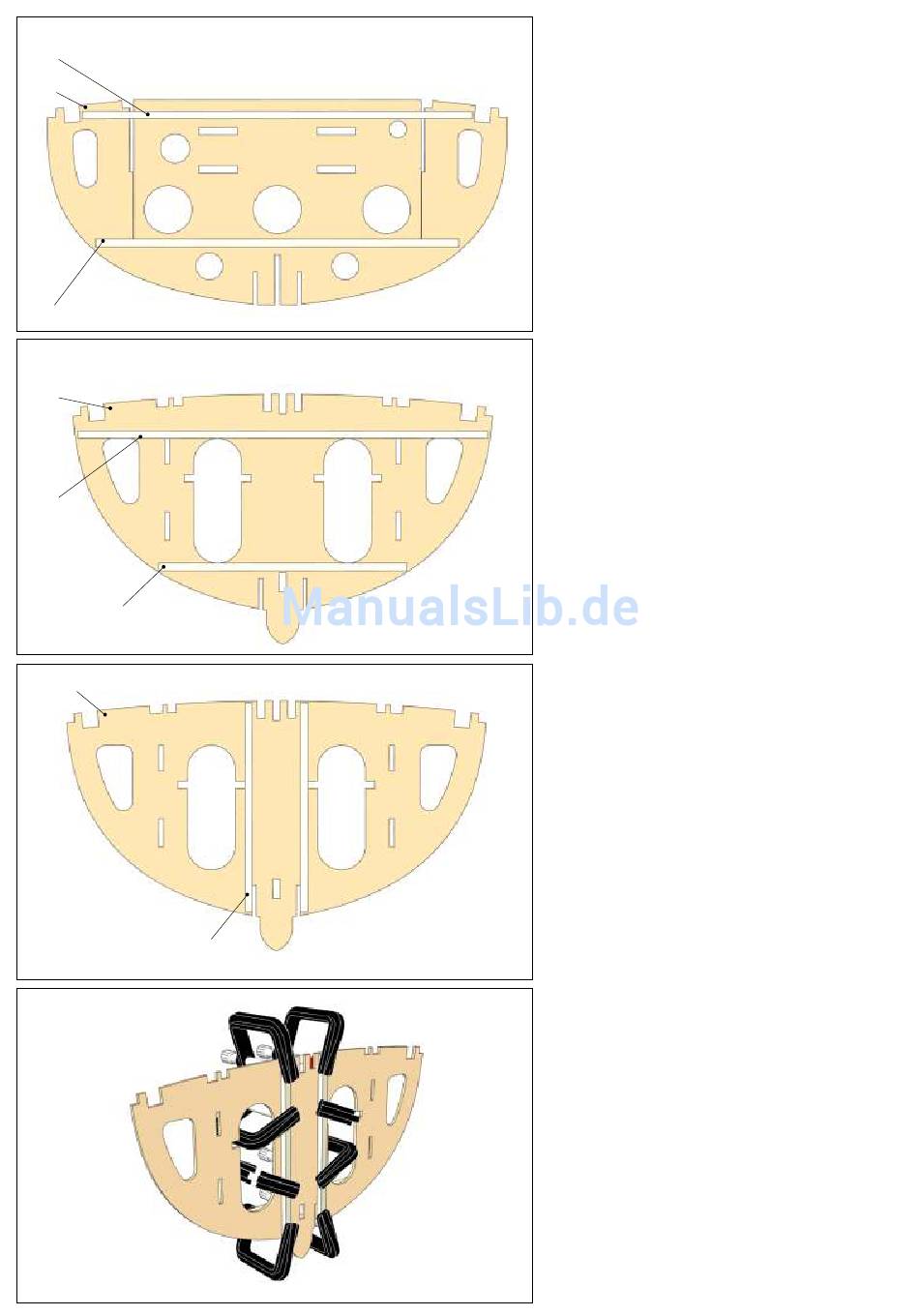

Nebenstehend sehen Sie wo an Spant 7, Teil (12), die
bugseitigen Verstärkungen (13), (14) montiert werden
müssen.
Dieser Spant hat nur einseitig Verstärkungen.
Die obere Leiste wird erst nach der Montage der
Seitenteile angebracht!
Die obere Leiste (13) ist 204 mm lang,
die untere Leiste (14) ist 190 mm lang.
Die Verstärkungen liegen alle bugwärts, damit die
federnde Platte später nach hinten gebogen werden
kann!
20
Hier sehen Sie wo an Spant 8, Teil (26), die bugseitigen
Verstärkungen (27), (28) angeleimt werden. Die Leisten
(27), (28) finden ihre Position jeweils am oberen und
unteren Ende der Aussparungen.
Die obere Leiste (27) ist 214 mm lang,
die untere Leiste (28) ist 130 mm lang.
21
Die vertikalen Leisten der heckseitigen Verstärkung (29)
sind 109 mm lang und liegen entlang der Aussenkante
der beiden Schlitze für den Kiel am unteren Ende des
Spants.
22
Hier als Beispiel zur Darstellung das Fixieren der
Verstärkungen
beim Leimen am Bauteil.
