Einleitung:
Der Zusammenbau sollte in der Reihenfolge der Baustufen nach dieser Anleitung erfolgen.
Die lasergeschnittenen Bauteile sind mit Bauteilnummern versehen. Die Stege der Laserteile müssen mit einem
dünnen Bastlermesser nachgeschnitten werden und die dunklen Kanten sollten mit Schleifpapier gesäubert werden,
um gute Verklebungen zu erzielen. Alle Bauteile vor dem Kleben auf den richtigen Sitz prüfen, eventuell muss etwas
nachgearbeitet werden. Vor Beginn der nächsten Baustufe sollten alle Klebestellen gut ausgehärtet sein. Zum Kleben
empfehlen wir einen schnell aushärtenden Weißleim. Bei wasserlöslichem Leim können Korrekturen auch nach dem
Aushärten durch Anfeuchten der entsprechenden Stellen vorgenommen werden. Der Leim wird dann durch die
Lackierung wasserfest. Auf das noch nicht lackierte Mahagoni-Holz bzw. auf die später sichtbaren Außenseiten darf
kein Leim kommen, da dies nach dem Lackieren als Fleck erscheint. Am Besten werden die Bauteile aus Mahagoni-
Holz vor dem Leimen dünn mit Porenfüller (Bestell-Nummer 7666/02) grundiert und mit Schleifpapier Körnung 320
angeschliffen. Bevor das Boot ins Wasser gesetzt wird, muss es mit Bootslack innen und außen lackiert werden,
damit das Holz und die Leimstellen wasserfest werden. Teile, die auf den Bootslack geklebt werden, mit einem 2-
Komponenten-Klebstoff verbinden.
Für den Bau empfehlen wir unsere
aero-pick Modellbau-Nadel
Best.-Nr. 7855/02
10
9
0

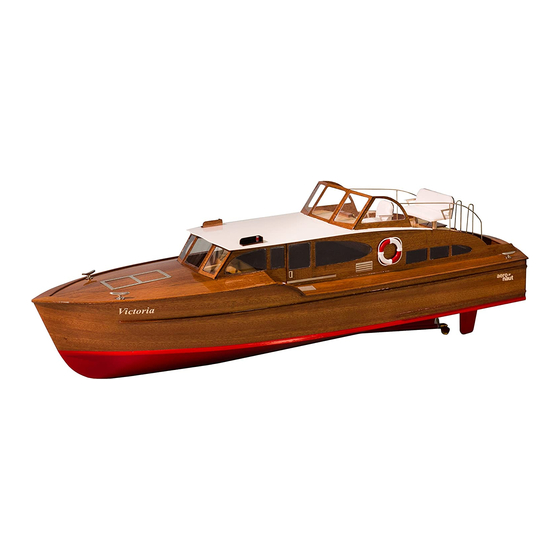

aero-naut Modellbau GmbH & Co.KG, Stuttgarter Str. 18, D-72766 Reutlingen
Bestell-Nr. 3082/00
11
6
7
8
1

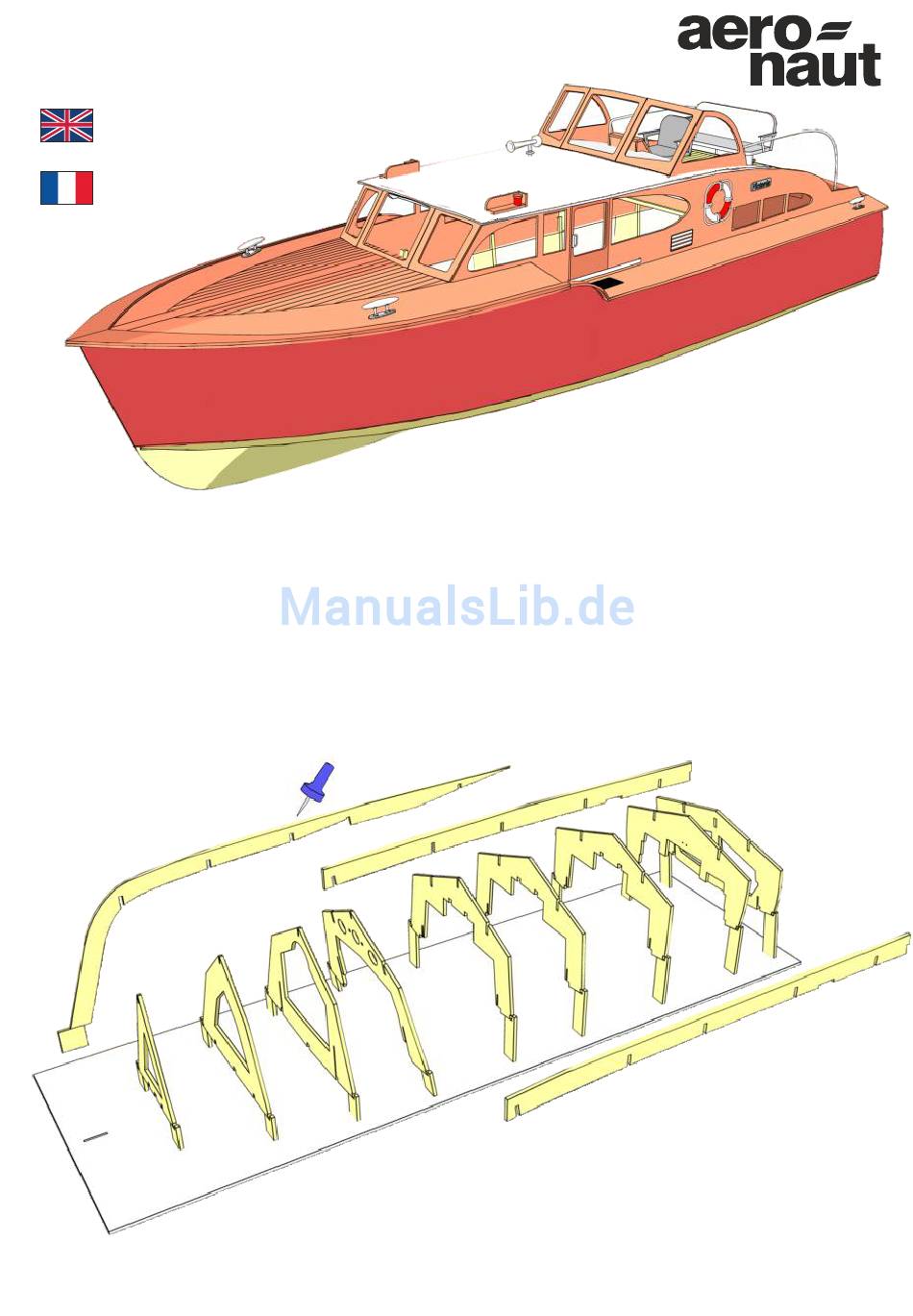

Die Depronhelling 0 auf eine ebene Unterlage legen oder auf eine ebene Platte mit
Doppelklebeband aufkleben.
Alle Spanten 1 - 9 in die Depronhelling einstecken. Den Kiel 10 vorne und oben
beidseitig 30° schräg schleifen, damit die Seiten- und Bodenteile anliegen.
Kiel 10 in die Spanten 5-9 und die zwei Längsträger 11 in die Spanten 1-6 einstecken.
Motorisierung:
Elektromotor Race 650
2-Blatt-Schiffsschraube 35 mm Best.-Nr. 7165/61
Fahrtregler Multi 25
2-3 Lipo oder 7 Zellen NimH
3
4
5
11
Best.-Nr. 7124/18
Best.-Nr. 7019/71
1
2
