31

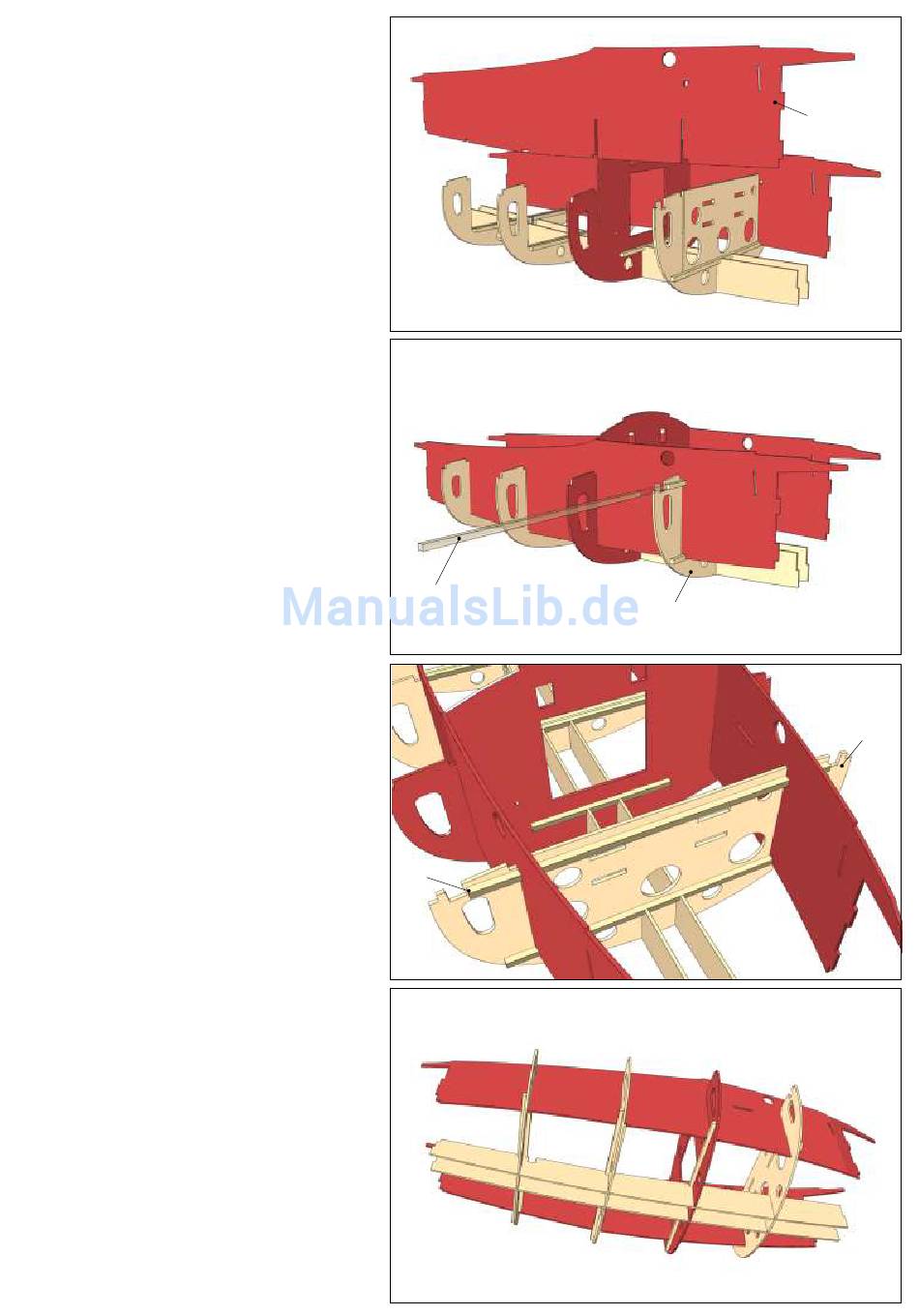

Nun das zweite Seitenteil Teil (25) die Steuerbordseite
rechts aufstecken und an den notwendigen Stellen
verleimen.
25
32
Wenn die Seitenteile (24+25) montiert sind, kann durch
das Vierkantloch an Position Teil (12) oben die
entsprechende Verstärkungsleiste (13) mit einer Länge
von 204 mm angebracht werden. Leimen Sie die Leiste
nur außerhalb der Seitenteile der Kabine an das Teil (12).
13
12
33
Bitte unbedingt darauf achten, dass die Leiste (13) nur
außerhalb der Kabine am Spant geleimt wird.
12
Ansonsten
kann die Federzunge am Spant nicht funktionieren und
die Montagebretter für die Fernsteuerung können nicht
richtig montiert werden.
13
34
Hier eine Ansicht von schräg unten auf das Mittelteil zum
aktuellen Baufortschritt.
