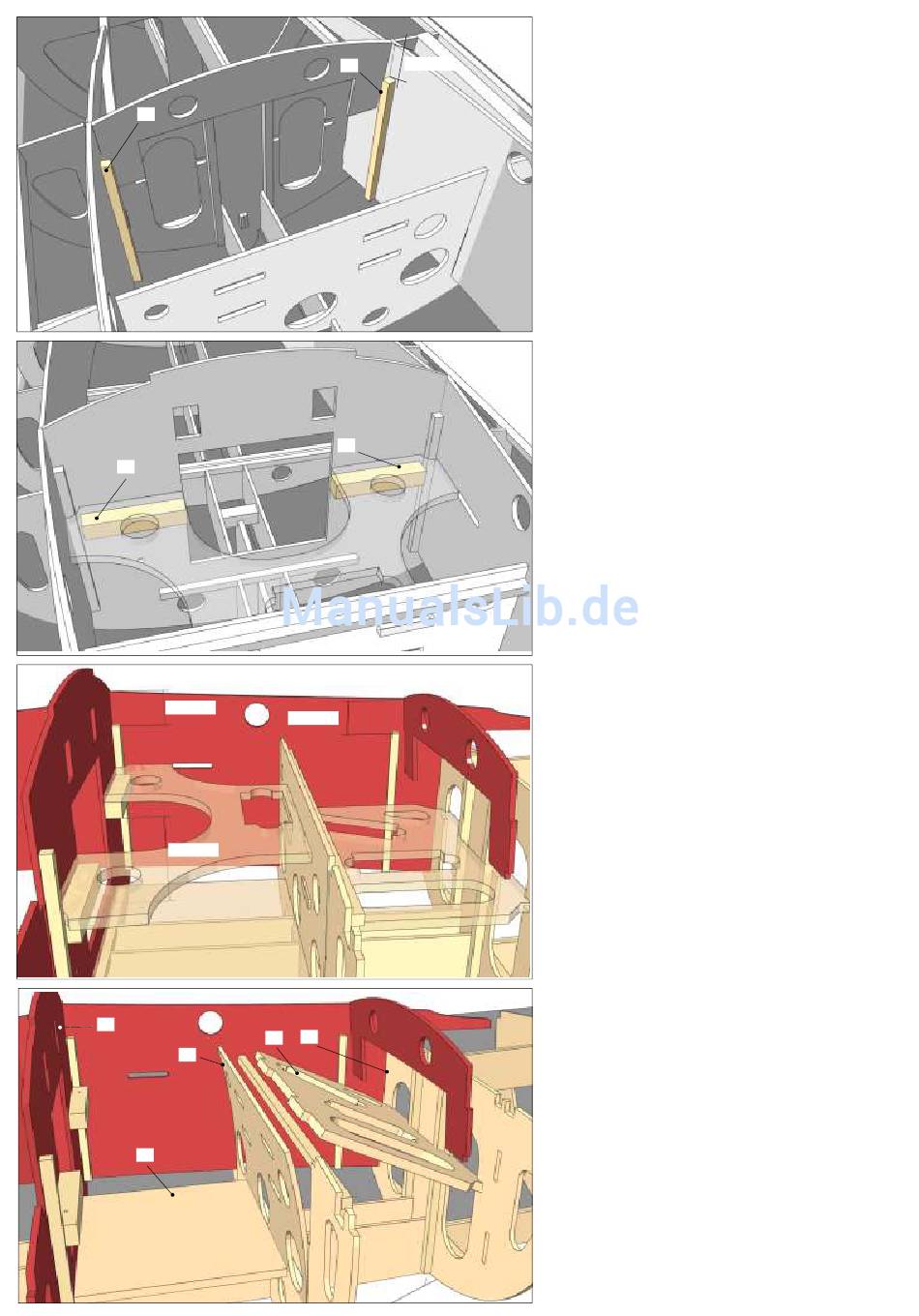

67
Die Leisten (66), Richtung Bug, sind 80 mm lang und
18 mm
66
beginnen ebenfalls an der Unterkante der Seitenteile.
Leimen Sie die Leisten unter die oberen Ecken der
Kabinenfront wie auf der Darstellung zu sehen ist.
66
Später liegt das Gerüst des Dachs hier auf. Der Abstand
von der Innenecke oben bis zur Leiste beträgt 18mm
68
Hier sehen Sie, wo die Auflageleisten (67), der RC-Platte
2 (64) liegen. Das Maß in der Höhe zwischen der
unteren Leiste für die Akku Platte und der für die RC-
Platte 2 ist 46 mm.
67
67
Sie sollen nicht bis an die Türöffnung reichen und sind
42 mm lang.
69
Die Maße zur Lage aller Leisten sind in dieser Grafik
18 mm
nochmals dargestellt. Gleichzeitig finden sie hier die
18 mm
Verteilung und Lage der Platten.
46 mm
70
Beginnen Sie den Einbau der RC-Montageplatten mit
15
der Platte für den Akku (62). Sie wird auf die
26
63
12
Verstärkungsleiste an Spant 6, Teil (15), und auf die
Kiele (11) geleimt, aber erst nach der Baustufe 118
nach dem Einfüllen des Ballastes.
Alle RC-Montageplatten werden nur gesteckt/
geschraubt. Ziehen Sie die Federzunge an Spant 7, Teil
62
(12) vorsichtig soweit zurück, dass Sie die vordere RC
Platte 1, Teil (63), vorn mit den Laschen in die Schlitze
im Spant 8, Teil (26), einstecken können.
Gegebenenfalls die vorderen Kanten der Laschen ein
wenig abrunden um die Teile leichter einstecken zu
können.
