15
18

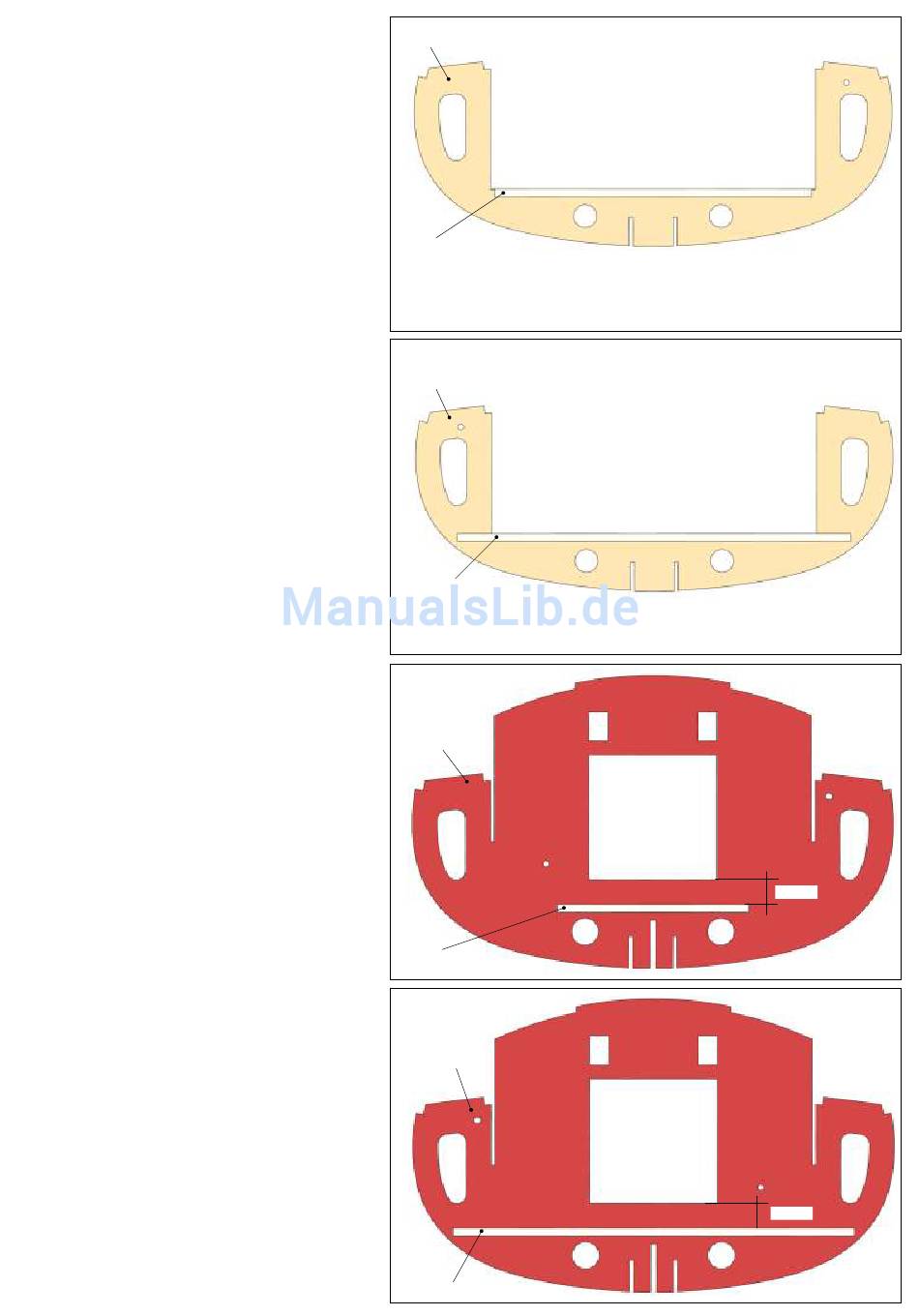

An Spant 5, Teil (18), die bugseitige Verstärkung (19)
montieren.
Die Verstärkung (19) ist 165 mm lang und verläuft
wieder bündig entlang der Kante, wie die auf der
anderen Seite danach auch.
19
16
Nun an Teil (18) noch die heckseitige Verstärkung (20)
18
montieren.
Die Verstärkung (20) ist 206 mm lang.
20
17
Hier die Montage der bugseitigen Verstärkung (16) an
Spant 6 Teil (15).
15
Die Verstärkung (16) ist 100 mm lang. Sie verläuft mit
einem Abstand von 13 mm parallel unter der Kante der
Öffnung, wie in der Darstellung zu sehen.
13mm
16
18
Nebenstehend sehen Sie wo an Teil (15) die heckseitige
Verstärkung (17) montiert wird.
15
Die Verstärkung (17) ist 210 mm lang. Auch diese Leiste
hat einen Abstand von 13 mm zur Öffnung.
13mm
17
