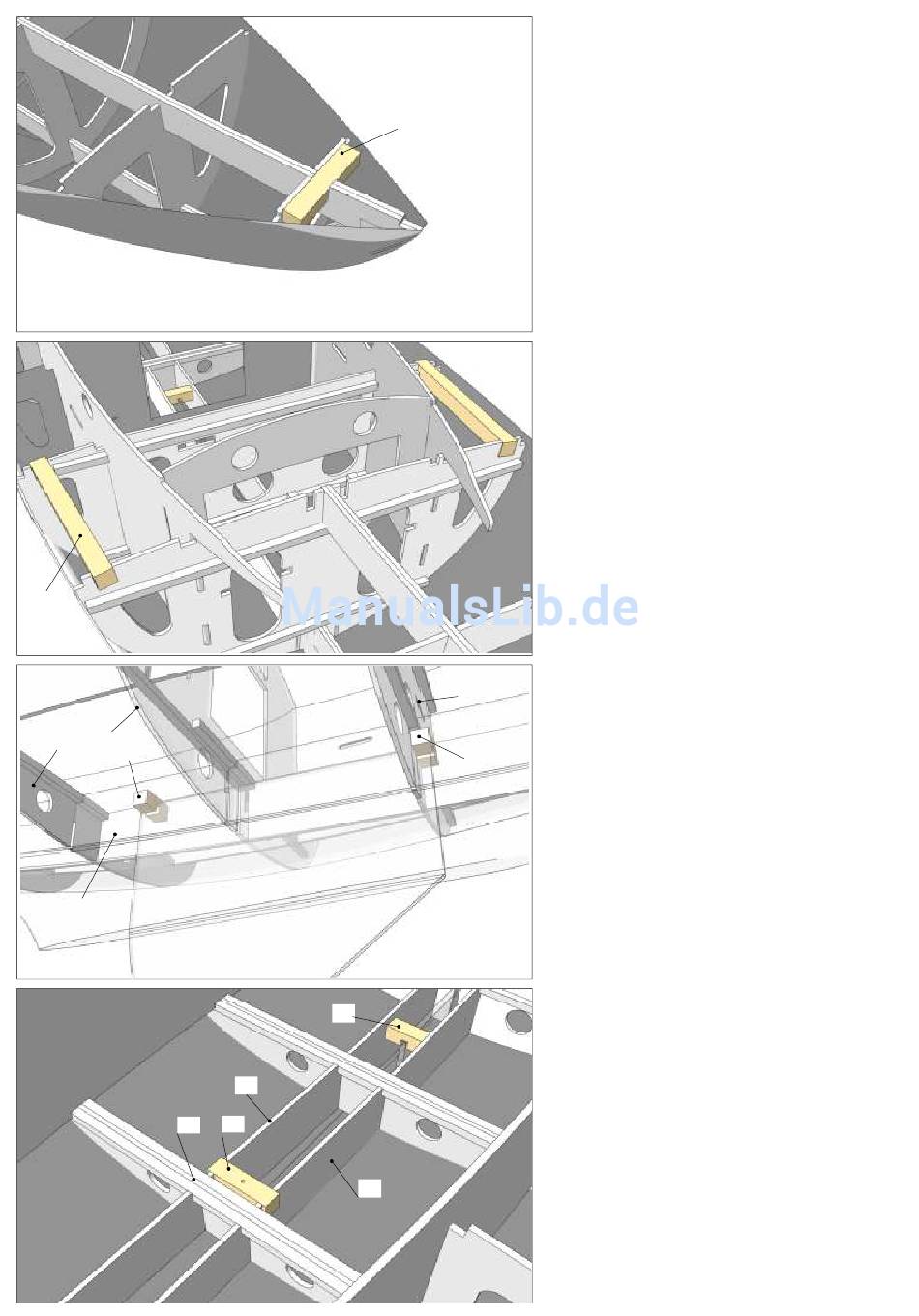

Nun werden die Fittingträger im Deck für das Stag und
die Wanten montiert. Sie werden aus 8x8 mm
Kieferleiste zugeschnitten.
Dieser Träger am Bug (46) ist 40 mm lang und wird
entsprechend der Zeichnung montiert und eingeleimt.
Die Bohrung für den Beschlag wird später von oben
durch die markierte Position auf dem Deck
vorgenommen.
52
47
Die seitlichen Träger für die Wanten (47) sind 95 mm
lang und werden ebenfalls entsprechend der Grafik
47.1
montiert und eingeleimt. Sie werden in der Länge auf
ihren Positionen an den Spanten vermittelt.
Die Montagepunkte der Beschläge werden auch hier
von Markierungen auf dem Deck bestimmt.
53
12
Die beiden Träger (48) für das Schwert befinden sich
am Rumpfboden zwischen den Kielen (11) der
Mittelsektion. Der vordere der beiden wird an Spant 7,
48
Teil (12), unter der unteren Verstärkungsleiste
angeleimt und erhält zuvor unten einen Schlitz von 3x3
mm für die spätere Aufnahme des Schwerts, wie hier
angedeutet.
Der hintere hat seinen Platz mittig zwischen Spant
5,Teil (18) und Spant 6, Teil (15) 4 mm unter der
Oberkante der Teile (11) und hat ebenfalls einen
Schlitz von 3x3 mm.
54
Der letzte Träger (49), für eine Schrauböse zum
Umlenken einer Leine für den Baum, sitzt knapp vor
Spant 4, Teil (21), bugwärts. Seine genaue Position wird
durch die Ausfräsung in den beiden Kielen (11)
bestimmt. Die Bohrung in diesem Träger wird durch
Übertragen der Bohrung im Cockpitboden später
hergestellt.
Weiter oben im Bild sehen Sie den hinteren Träger (48)
für das Schwert von oben.
