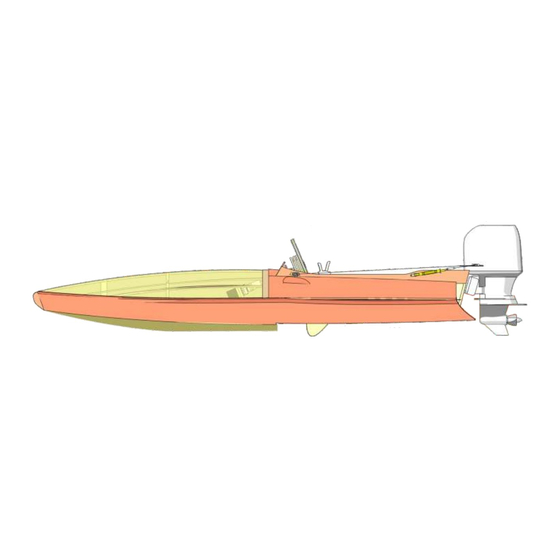

Einleitung:
Der Zusammenbau sollte in der Reihenfolge der Baustufen nach dieser Anleitung erfolgen.
Die lasergeschnittenen Bauteile sind mit Bauteilnummern versehen. Die Stege der Laserteile müssen mit einem dünnen
Bastlermesser nachgeschnitten werden und die dunklen Kanten sollten mit Schleifpapier gesäubert werden, um gute
Verklebungen zu erzielen. Alle Bauteile vor dem Kleben auf den richtigen Sitz prüfen, eventuell muss etwas
nachgearbeitet werden. Vor Beginn der nächsten Baustufe sollten alle Klebestellen gut ausgehärtet sein. Zum Kleben
empfehlen wir einen schnell aushärtenden Weißleim. Bei wasserlöslichem Leim können Korrekturen auch nach dem
Aushärten durch Anfeuchten der entsprechenden Stellen vorgenommen werden. Der Leim wird dann durch die Lackierung
wasserfest. Auf das noch nicht lackierte Mahagoni-Holz bzw. auf die später sichtbaren Außenseiten darf kein Leim
kommen, da dies nach dem Lackieren als Fleck erscheint. Am Besten werden die Bauteile aus Mahagoni-Holz vor dem
Leimen dünn mit Porenfüller (Bestell-Nummer 7666/02) grundiert und mit Schleifpapier Körnung 320 angeschliffen. Bevor
das Boot ins Wasser gesetzt wird, muss es mit Bootslack innen und außen lackiert werden, damit das Holz und die
Leimstellen wasserfest werden. Teile, die auf den Bootslack geklebt werden, mit einem 2-Komponenten-Klebstoff
verbinden.
Motorisierung:
Außenbordmotor Aqua Race 60
ohne Elektromotor und Schraube
Außenläufer Ø 28 mm / Welle 3,17 / 3000KV
2-Blatt-Schiffsschraube Ø 29-31 mm
Fahrtregler actronic 40
Prog-Card für actronic 40
2 x 2S Lipo 1800 mAh oder 7 Zellen NimH
6
6.1
0
5
2

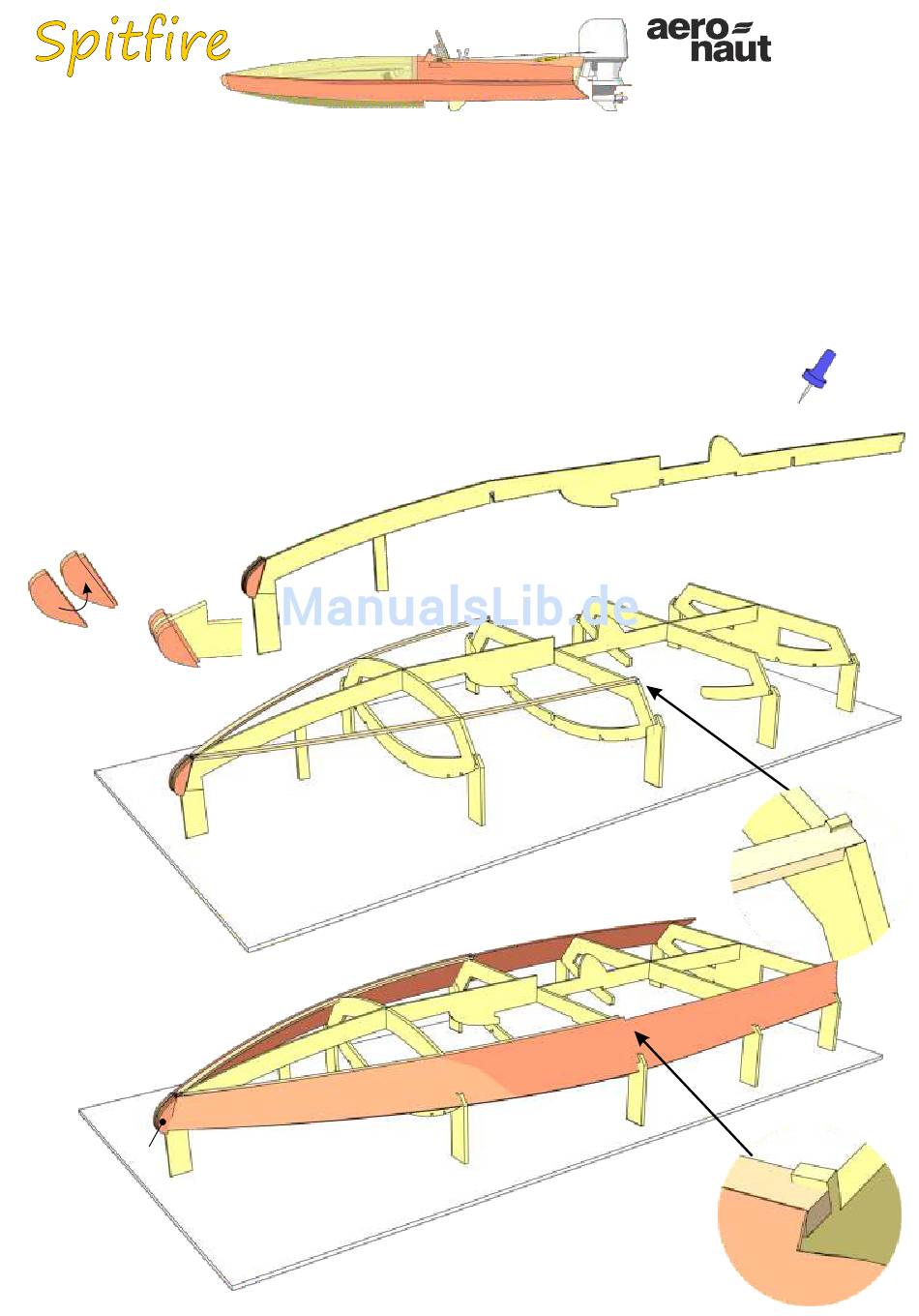

Die Spanten 1 bis 4
auf die Depronplatte
0 aufstecken. Den
Kiel 5 in die Nuten
der Spanten und in
die Hellingplatte 0
stecken und
verkleben. Sobald
die Klebestellen
ausgehärtet sind, die
Stringer 7 aufkleben.
6.1
Best.-Nr. 7005/01
Best.-Nr. 7002/51
Best.-Nr. 7002/49
5
5
7
Tipp
Wenn das ausgeschnittene innere Teil 4.1 von Spant
4 eingeklebt wird, entsteht in der Rumpfspitze ein
Hohlraum, der das Boot unsinkbar macht.
8
3
Die Seitenteile 8 in die Nuten der Spanten 1 bis
4 stecken und nach der Stufe am Spant 3
ausrichten. Dann in den Absatz von Teil 6.1
einkleben. Die Seitenteile 8 mit den Spanten
und den Stringern 7 verkleben.
Für den Bau empfehlen wir unsere
aero-pick Modellbau-Nadeln
Best.-Nr. 7855/02
1
Die Bugteile 6 und 6.1 aufeinanderkleben, dabei
auf linke und rechte Ausführung achten. Die
Bugteile dann auf den Kiel 5 kleben.
7
4
3
Bestell-Nummer
3052/00
2
3
7
7
8
1
3
3
Werbung
Verwandte Anleitungen für Aeronaut Spitfire
Inhaltszusammenfassung für Aeronaut Spitfire
- Seite 1 Bestell-Nummer 3052/00 Einleitung: Der Zusammenbau sollte in der Reihenfolge der Baustufen nach dieser Anleitung erfolgen. Die lasergeschnittenen Bauteile sind mit Bauteilnummern versehen. Die Stege der Laserteile müssen mit einem dünnen Bastlermesser nachgeschnitten werden und die dunklen Kanten sollten mit Schleifpapier gesäubert werden, um gute Verklebungen zu erzielen.
- Seite 2 Das hintere Bodenteil 9 auf die Spanten 1 bis 3 aufkleben. Den Halbspant 10 auf den Boden 9 aufkleben, bündig mit Spant 3 und dem Absatz in Seitenteil 8. Die Verstärkungen 5.1 + 5.2 links und rechts auf den Kiel 5 aufkleben. Das vordere Bodenteil 11 auf den Spant 10 aufkleben, dabei an der Stufe des Seitenteils 8 ausrichten.
- Seite 3 Die Stützfüße der Spanten 1 bis 4 und vom Kiel 5 entfernen. Zuerst den Stringer 15 einkleben. Danach die Stringer 12, 13, 14 . Die Teile 24 an den Kiel 5 kleben. Die Seitenteile 16 und das Frontteil 17 einkleben. Den Rumpf auf der Innenseite mehrmals mit Porenfüller oder Bootslack streichen, damit dieser wasserfest wird, nicht die...
- Seite 4 Den Steuerstand für das Lenkrad und das Servo aus den Teilen 18 bis 23 zusammenkleben. Die Teile 18 und 19 1 mm müssen im rechtem Winkel stehen. Das Rohr 22 muss 1 mm über das Armaturenbrett 23 überstehen. Den Steuerstand in den Rumpf einsetzten, aber nicht verkleben. Der Steuerstand ist herausnehmbar.
- Seite 5 Die Lenksäule auf einer Länge von 9 mm anschleifen und das Lenkrad aus den Teilen 26 bis 30 mit einem 2-Komponenten-Kleber aufkleben. Das Ruderhorn in Das Ruderhorn um 90° Das Servo mit dem Neutralstellung so auf drehen und die Kupplung Servobrett 33 in den das Servo schrauben.
- Seite 6 Die Ringschraube 36 aufbiegen, die Umlenkrolle 37 einsetzen und wieder zusammenbiegen. Die Ringschraube in den Halter 35 einkleben. Die Beschlagteile nach diesem Bild anschrauben und aufkleben. Den Steuerbügel für den Motor Aqua Race 60 anschrauben. Den Gashebel aus den drei Teilen zusammenkleben und auf die Innenseite der Cockpitseite kleben.
- Seite 7 Nachdem das Gewebe ausgerichtet ist, wird es mit dem Bügeleisen bei 80-90° auf Teil 45 aufgebügelt. Das Gewebe zur Rumpfspitze straff ziehen und eine kleine Stelle aufbügeln. Nun an beiden Seiten schrittweise das Gewebe über die Kante ziehen, damit es straff wird und mit dem Bügeleisen aufbügeln. Das Gewebe wird jetzt noch mit dem Bügeleisen oder einem Föhn bei 110-150°...
- Seite 8 2S Lipo 2S Lipo Wir empfehlen zwei Akkus, 2S Lipo mit ca. 1800 bis 2200 mAh, die parallel geschaltet werden. Lage zwischen Spant 2 + 3, mit Klettband sichern. Der 130 mm Schwerpunkt ist 130 mm vor Spant 1 Der Motor muss so ausgerichtet sein, dass die Mitte der Schiffsschraube auf der Höhe des hinteren Boden ist.
-
Seite 9: Verstärkung Kiel
Teil Material Stück Größe Platte Helling Depron 300x600 Spant Sperrholz 3 mm Spant Sperrholz 3 mm Spant Sperrholz 3 mm Spant Sperrholz 3 mm Kiel Sperrholz 2 mm 5 .1 Verstärkung Kiel Sperrholz 2 mm 5 .2 Verstärkung Kiel Sperrholz 2 mm Kiel Sperrholz Mahagoni... - Seite 10 130 mm...
- Seite 11 Hinweise zur Fahrerpuppe Auch wenn es technisch nicht erforderlich ist, Ihre »Spitfire« m it einer Fahrerpuppe auszustatten, sieht das Modell m it solch einer Puppe natürlich wesentlich besser aus, vor allem , weil erst die Fahrerpuppe die Größenverhältnisse des Bootes für den Betrachter nachvollziehbar m acht.
