71

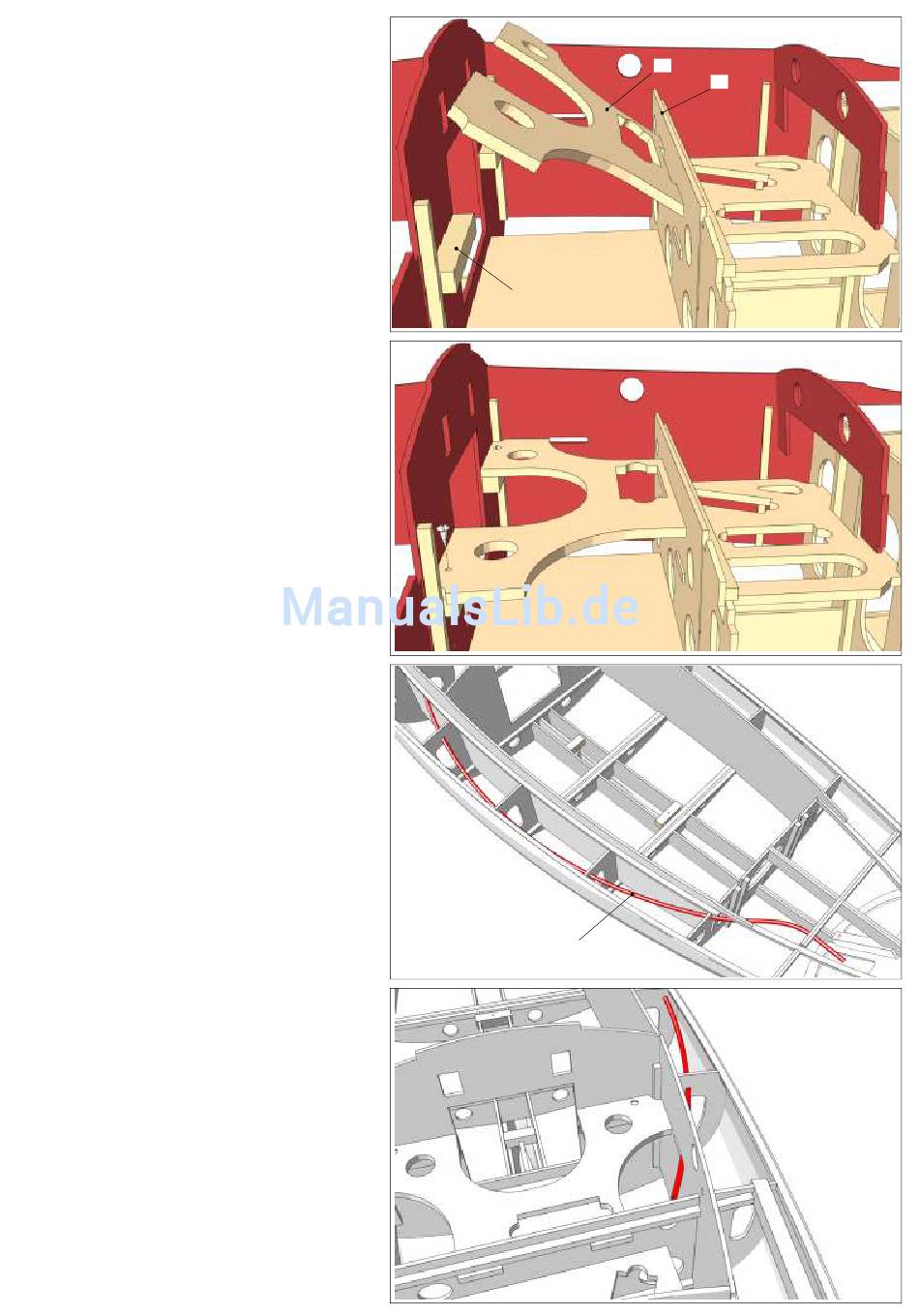

Hier der Einbau der RC Platte 2, Teil (64). Stecken Sie
64
die Platte an der Federzunge von Spant 7, Teil(12), ein.
12
So wird der Spant stabilisiert und die Platte davor
gesichert.
67
72
Die RC Platte 2, Teil (64), kann und sollte mit Schrauben
lösbar mit den Auflagen verbunden werden.
Die Platten sollten nun ohne großes Spiel fixiert sein.
Alle Platten können nun jederzeit bei Bedarf leicht
demontiert werden. Dazu müssen die Komponenten
auf den Montageplatten nicht ausgebaut werden,
sondern nur von ihren jeweiligen Anlenkungen getrennt
werden.
73
Bringen Sie jetzt den Bowdenzug (68) für die
Ruderanlenkung an.
Schieben Sie das Führungsrohr mit wenig Spiel und
ohne Klemmen von hinten durch die Aussparungen,
und durch den Schlitz in der Seitenwand an der Kabine.
Die Längen entnehmen Sie den Darstellungen.
Bitte beachten Sie:
Wenn das Rohr Spiel in den Öffnungen hat, haben Sie
keine genauen Ruderausschläge. Wenn das Rohr
klemmt, hat der Bowdenzug zu viel Reibung im Rohr.
68
74
Hier die Darstellung des servoseitigen Endes des
Bowdenzugs.
Achten Sie auch bei der Durchführung am Schlitz in der
Seitenwand auf geringes Klemmen/ Spiel.
Arbeiten Sie gegebenenfalls die Durchführungen
entsprechend den Erfordernissen nach.
