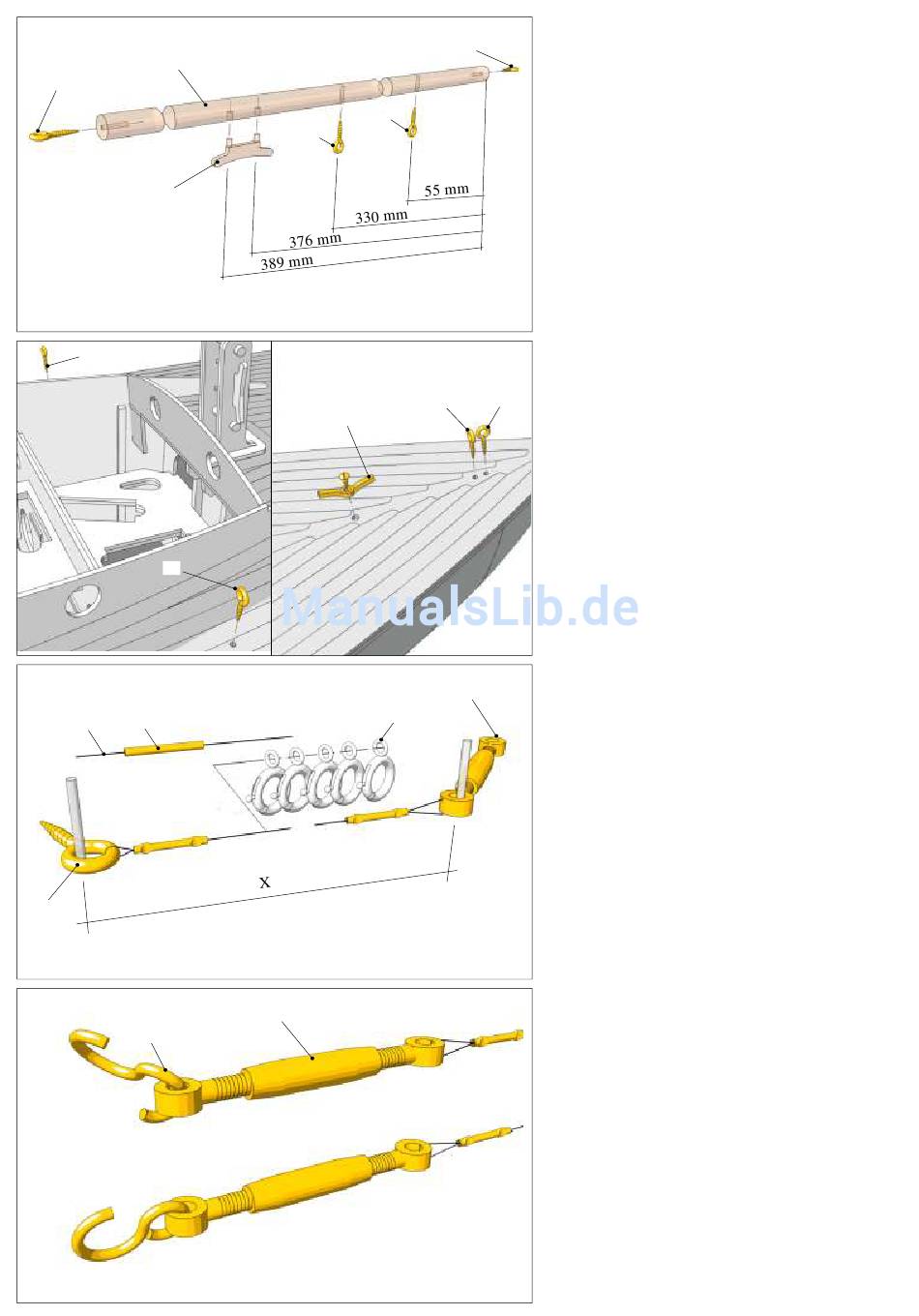

Der Baum (109) wird als nächstes mit seinen Bohrungen
80
für die Beschläge versehen. Die jeweils stirnseitigen
liegen zentrisch, die anderen Maße haben ihren Bezug
von der Seite, die dem Mast zu gewand ist.
Die beiden Zapfen der hölzernen Klampe (110) am
Baum müssen entsprechend der Bohrung Ø =2 mm
abgerundet werden. Alle anderen Bohrungen werden
mit Ø =1 mm vorgebohrt, damit die Gewinde der
Ringschrauben (80) genügend Fassung finden.
100
Die Decksbeschläge (80) für den Mast und die Segel
werden als nächstes angebracht. Auf der Back
montieren Sie auch gleich die Klampe (111), wie rechts
80
80
im Bild dargestellt.
Alle Bohrungen auch hier wieder mit einem Bohrer
Ø =1 mm vorbohren.
Bevor Sie nun den Mast setzen, bauen Sie die RC-
Anlage wieder ein.
Der Mast wird montiert, indem Sie ihn mit dem
Mastfuß
wie bei der Vormontage in den Maststuhl setzen und
dann die beiden Bolzen einschieben. So ist seine Lage
zunächst gesichert.
101
114
Nun zu den Schlaufen an den Stahlseilen (112) am
Mast. Bohren Sie Löcher mit Ø =1 mm in eine feste
Unterlage wie ein Brett.
Abstand 1: X = 800 mm für die Wanten (2x herstellen)
Abstand 2: X = 810 mm für das Stag (1x herstellen)
Sorgen Sie für zwei Nägel mit passendem Durchmesser.
Fädeln Sie ein Ende eines Seils (112), wie oben im Bild
zu sehen, durch die Hülse (113), dann durch den
gewünschten Fitting und wieder zurück in die Hülse.
Das Seil der Schlaufe sollte in der Hülse bündig enden,
oder zumindest am Ende zu sehen sein. Stecken Sie
diese Seite, wie zu sehen, auf einen Nagel. Das Ganze
auf der anderen Seite wiederholen und das Seil
straffen. Sie können das Stahlseil nun in der Hülse mit
einer Rundzange abquetschen, wie gezeigt. Mit den
anderen benötigten Längen wiederholen.
102
Um die Seile einfach ein- und aushängen zu können,
erhalten die Enden der Spannschrauben (114) Häkchen
(116). Diese Häkchen werden zum Einhängen in der Öse
der Spannschraube ein wenig am geschlossenen Ende
aufgebogen, dann wird die Spannschraube eingehängt
und wieder geschlossen.
Montieren Sie die Ringschrauben (80) dann an ihren
Platz am Mast. Die Häkchen werden unten an den
Ringschrauben an Deck eingehängt und die
Spannschrauben straffen die Seile beim Anziehen durch
Drehen des Mittelteils.
mit 5 Stagreiter (115)
