Anschluss Intelligenter Regler (Smart Grid - Sg); Symbole Und Legendenbezeichnungen Zu Anschluss- Und Schaltplänen - Rotex HPSU compact (V5) Installationsanleitung

4 x Aufstellung und Installation
[HT/NT Anschluss] = 1
1 Netzanschlusskasten für Niedertarif-Netzanschluss
2 Empfänger zur Auswertung des HT/NT-Steuersignals
3 Stromversorgung Wärmepumpenaußengerät (siehe zum Wärme-
pumpenaußengerät dazugehörige Installationsanleitung)
4 Potenzialfreier Schaltkontakt für Wärmepumpeninnengerät

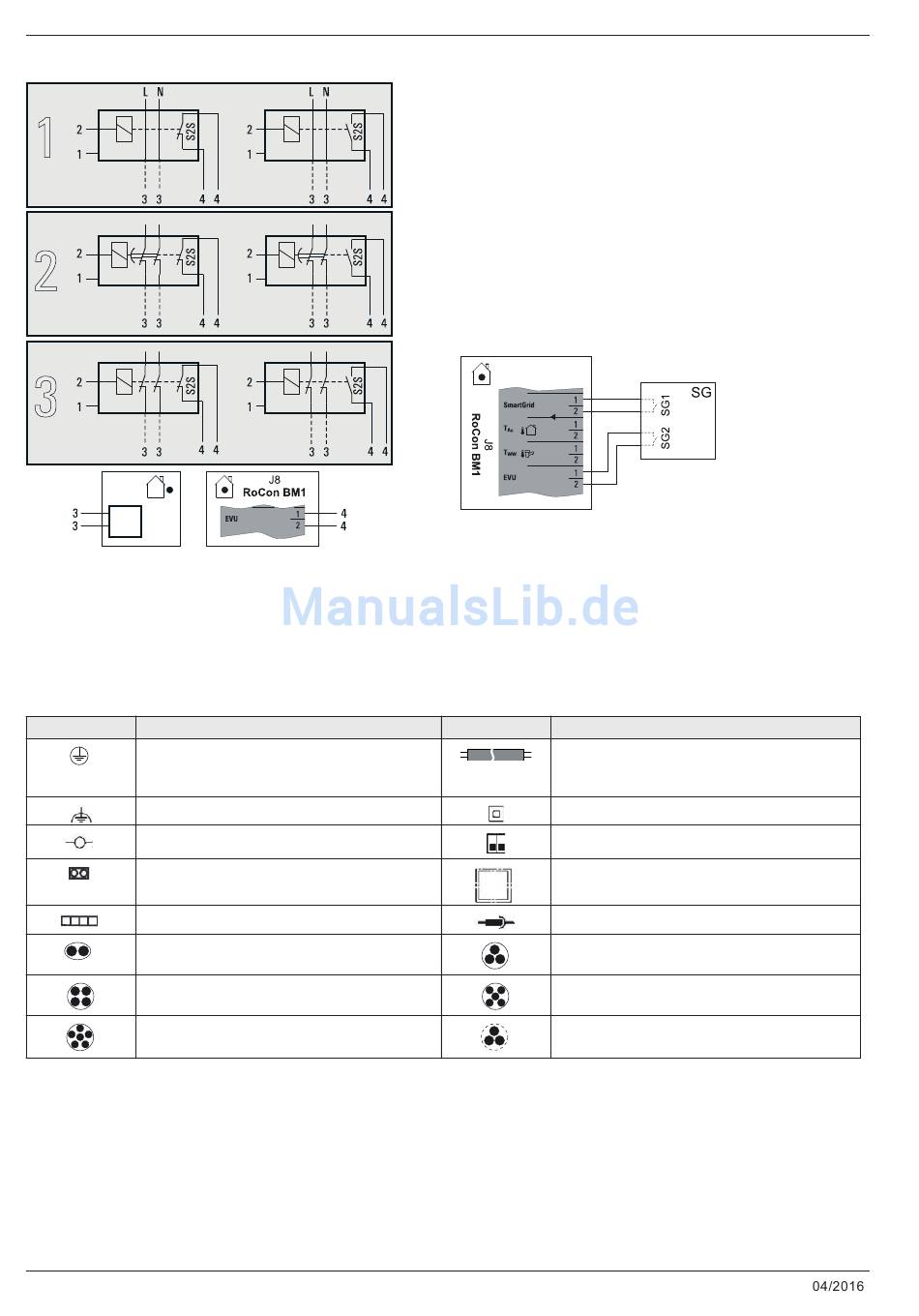

Bild 4-43 Anschluss HT/NT-Schaltkontakt
4.5.21 Symbole und Legendenbezeichnungen zu Anschluss- und Schaltplänen
Symbole
Sicherheitserdung
Fremdspannungsarme Erdung
Anschlussklemme
Steckeranschluss
Klemmenleiste
2-adrige Verkabelung (nicht abgeschirmt)
4-adrige Verkabelung (nicht abgeschirmt)
6-adrige Verkabelung (nicht abgeschirmt)
Tab. 4-2 Symbolerklärungen für Anschluss- und Schaltpläne
36
[HT/NT Anschluss] = 0
Erklärung
4.5.20 Anschluss intelligenter Regler (Smart Grid -
SG)
Sobald die Funktion durch den Parameter [SMART GRID] = 1
aktiviert ist (siehe Betriebsanleitung der Regelung), wird abhän-
gig vom Signal des Energieversorgungsunternehmens die Wär-
mepumpe in Stand-by, Normal oder einen Betrieb mit höheren
Temperaturen versetzt.
Dazu müssen die potenzialfreien Schaltkontakte SG1/SG2
des intelligenten Reglers an den Stecker J8, Anschlüsse Smart
Grid und EVU, auf der Schaltplatine RoCon BM1 ange-
schlossen werden (siehe Bild 4-44).
Sobald die Funktion Smart Grid aktiv ist, wird automatisch die
HT/NT Funktion deaktiviert. Abhängig von dem Wert des Para-
meters [Modus SG] wird die Wärmepumpe unterschiedlich be-
trieben (siehe Betriebsanleitung der Regelung).
Bild 4-44 Anschluss Smart Grid
Symbole
Externe Verkabelung (Anzahl der Einzeladern
und die Netzspannung sind teilweise mit ange-
geben.)
Taster
DIP-Schalter
Optionales Bauteil
Stecker-Buchse Verbindung
3-adrige Verkabelung (nicht abgeschirmt)
5-adrige Verkabelung (nicht abgeschirmt)
Verkabelung abgeschirmt (Bsp. 3-adrig)
FA ROTEX HPSU compact (V5) •
Erklärung
