Aufstellung und Installation

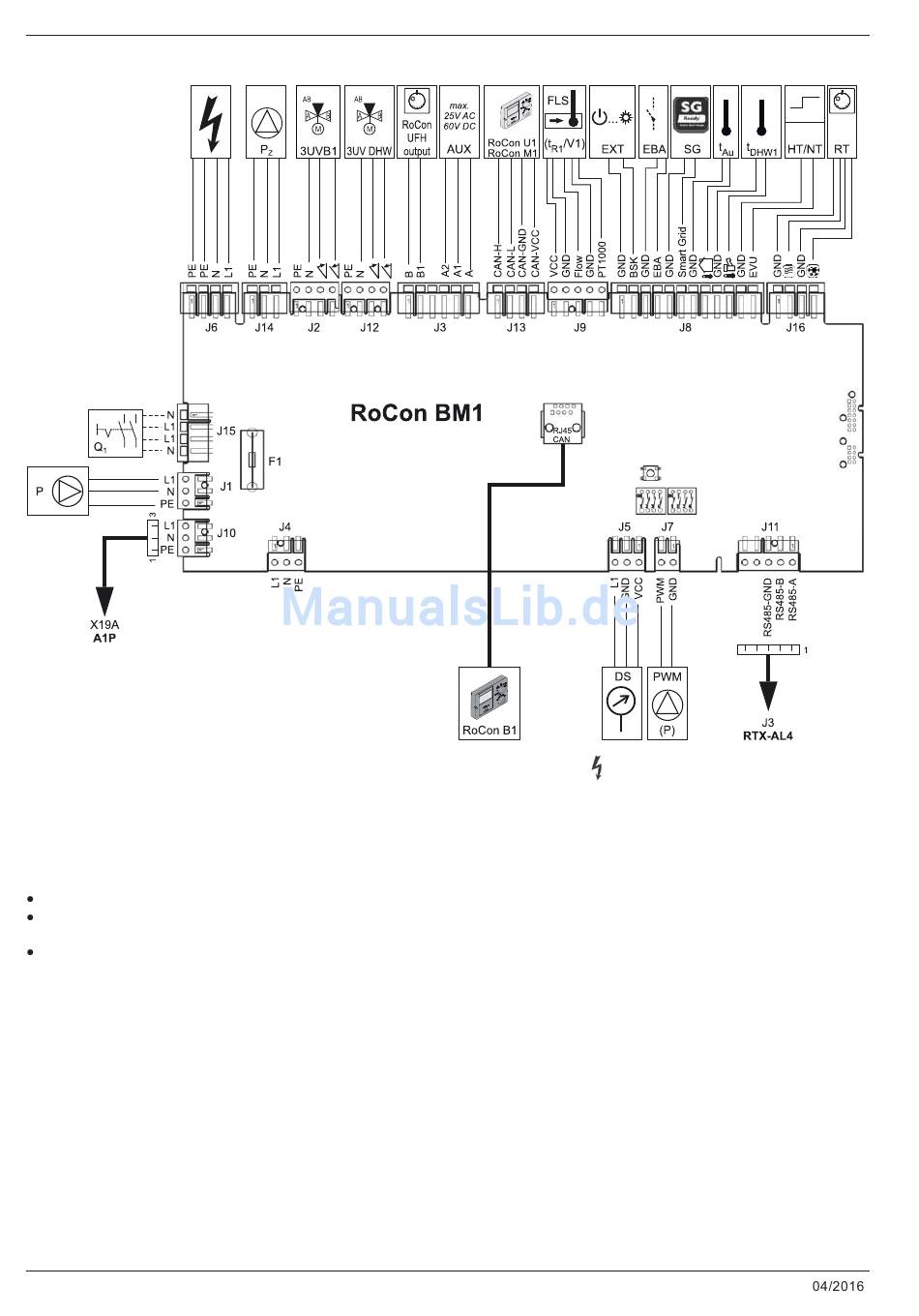

4.5.6 Anschlussbelegung Schaltplatine RoCon BM1
Bild 4-21 Schaltplatine RoCon BM1 (Basismodul Regelung)
4.5.7 Netzanschluss ROTEX HPSU compact
Ein flexibles Kabel für den Netzanschluss ist bereits geräteintern
angeklemmt.
Versorgungsspannung prüfen (~230 V, 50 Hz).
Betreffenden Verteilerkasten der Hausinstallation stromlos
schalten.
Kabel für Netzanschluss der ROTEX HPSU compact über
einen bauseits zu installierenden, allpolig trennenden Haupt-
schalter am Verteilerkasten der Hausinstallation (Trennvor-
richtung nach EN 60335-1) anschließen. Auf richtige Polung
achten.
Das Außengerät und optionales Zubehör müssen gesondert an
die Regelung der ROTEX HPSU compact angeschlossen
werden. Dazu muss die Abdeckhaube der ROTEX HPSU
compact abgebaut (siehe Abschnitt ) und ggf. das Regelungsge-
häuse geöffnet werden (siehe Abschnitt 4.5.8).
28
Netzspannung 230 V, 50 Hz
(Anschlussplan in dieser Anleitung)
FA ROTEX HPSU compact (V5) •
