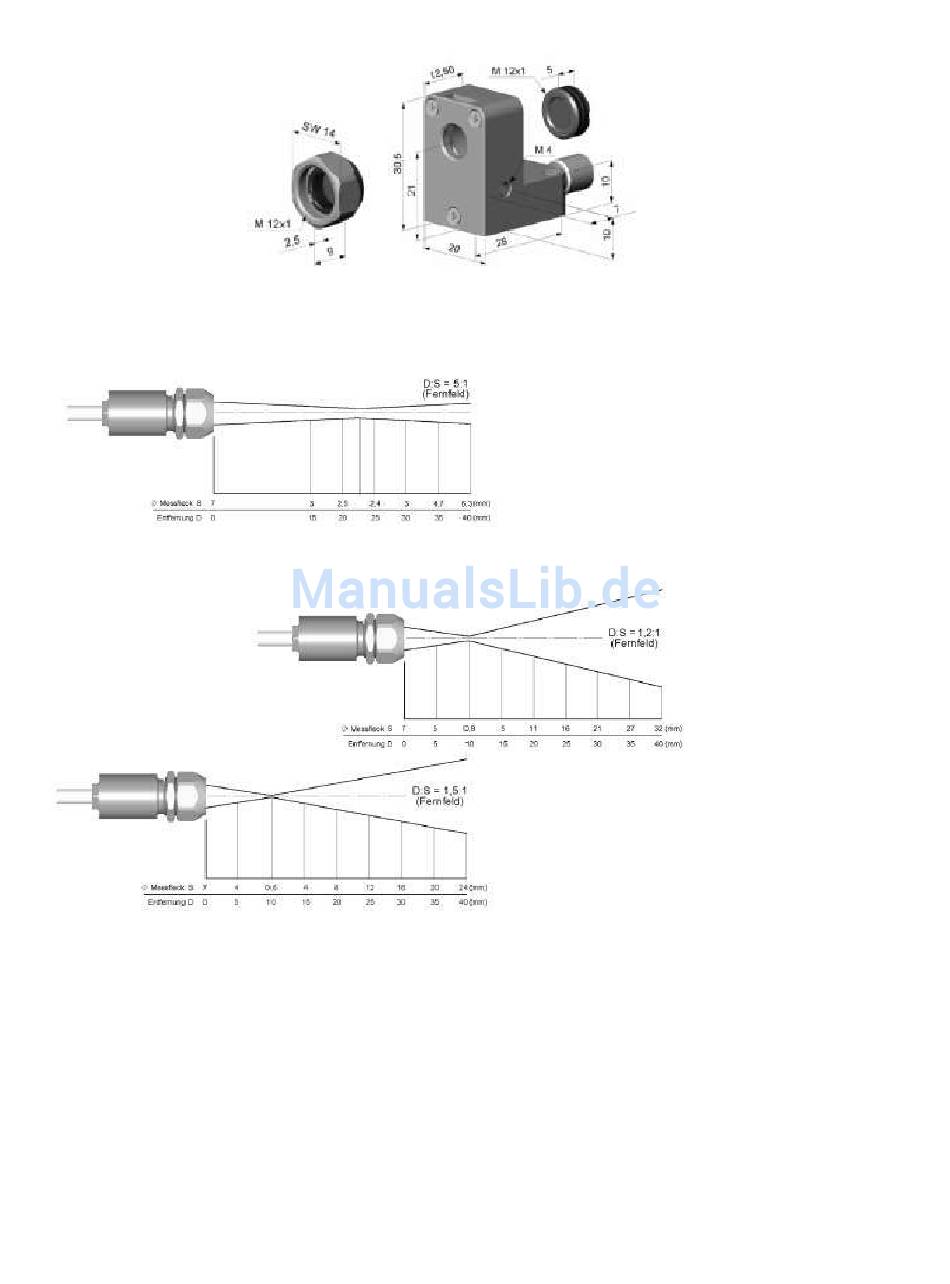

Abb. 2-2: Vorsatzoptik Abb. 2-3: Laminar-Freiblasvorsatz mit integrierter Optik
Bei Verwendung der Vorsatzoptik muss die Transmission auf 0,78 eingestellt werden (siehe
Abschn. 5 u. 6.4.1).
Abb. 2-4: Messkopf 2:1 mit Vorsatzoptik
Abb. 2-5: Messkopf 15:1 mit Vorsatzoptik
Abb. 2-6: Messkopf 20:1 mit Vorsatzoptik
3. Mechanische Installation
Die Messköpfe verfügen über ein metrisches M12x1-Gewinde und lassen sich entweder direkt über das
Sensorgewinde oder mit Hilfe der mitgelieferten Sechskantmutter an vorhandene Montagevorrichtungen
installieren. Als Zubehör sind verschiedene Montagewinkel und -vorrichtungen erhältlich, die das
Ausrichten des Messkopfes auf das Objekt erleichtern.
