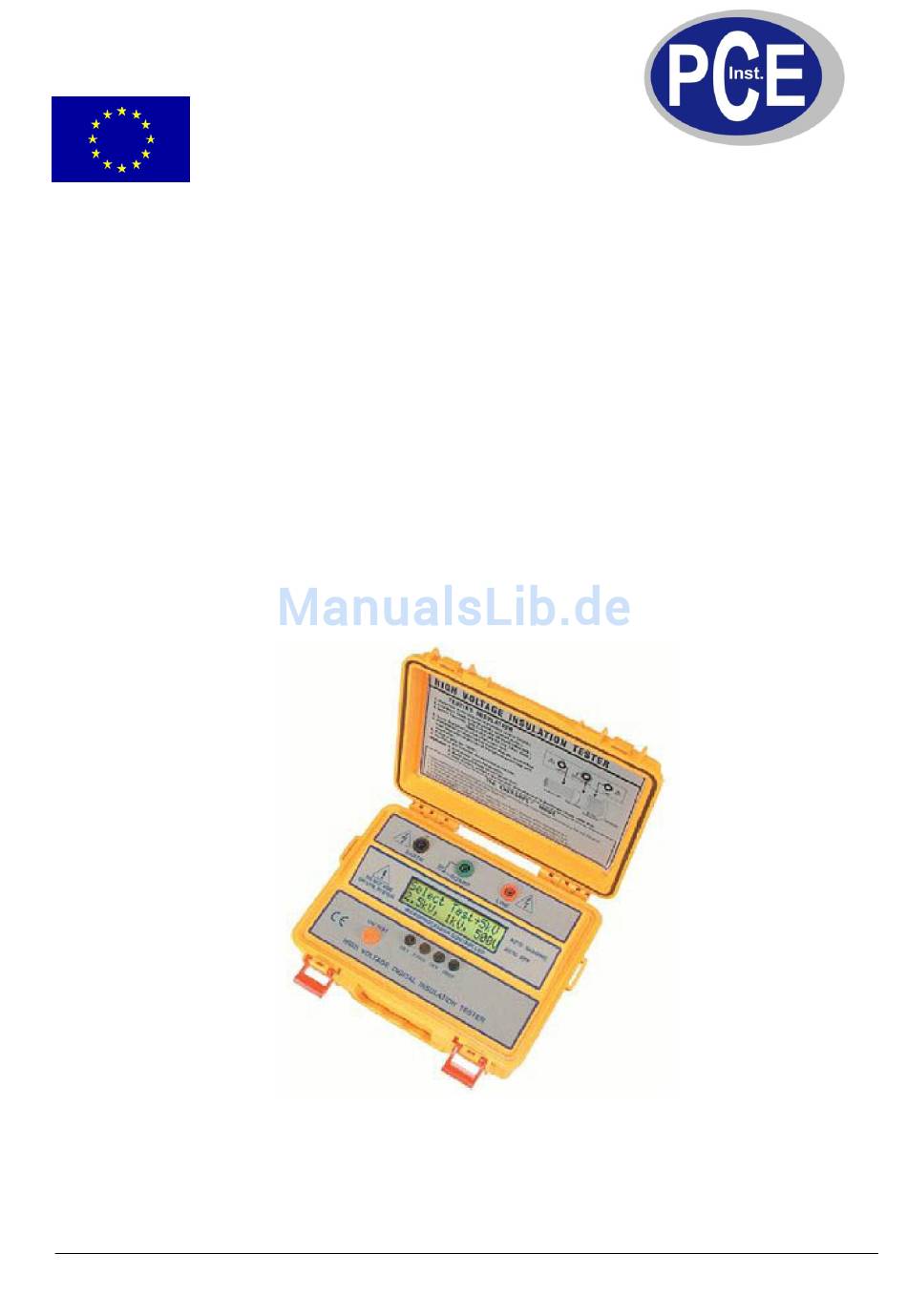

Bedienungsanleitung
Hochspannungs-Isolationsmessgerät
PCE-IT413
PCE-IT414
Version 1.1
19.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-IT413
Inhaltszusammenfassung für PCE Instruments PCE-IT413
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Hochspannungs-Isolationsmessgerät PCE-IT413 PCE-IT414 Version 1.1 19.10.2011...
- Seite 2 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die Sicherheitsbestimmungen nach EMV: EN 61326-1; EN 55011; EN 61000-3-2/3; EN 61000-4-2/3/4/5/6/8/11; LVD: EN 61010-1; IEC 1010-1 CAT III. Nachfolgende Sicherheitshinweise vor Inbetriebnahme des digitalen Isolationsmessers unbedingt lesen. Unvorsichtigkeit beim Messen elektrischer Spannungen und Ströme kann zu schweren Verletzungen durch Stromschlag führen.
-
Seite 3: Bedeutung Der Aufgedruckten Symbole
Gleichstrom 2. Ausstattungsmerkmale (PCE-IT413 / PCE-IT414) * Vier Messbereiche - 500 V, 1 kV, 2,5 kV, 5 kV (PCE-IT413) - 1 kV, 2,5 kV, 5 kV, 10 kV (PCE-IT414) * Automatische Bereichswahl und Menügesteuerte Bedienung. * Balkengrafik zur Anzeige des Entladevorgangs der unter Test stehenden Schaltung und der Spannungsbeanspruchung zwischen Leiter und Isolation während der Messung. - Seite 4 30 G /500 V DC; 60 G /1 kV DC; 150 G /2,5 kV DC; 300 G /5 kV DC PCE-IT414: 60 G 1 kV DC; 150 G /2,5 kV DC; 300 G /5 kV DC; 600 G /10 kV DC PCE-IT413 / PCE-IT414 Bereichswahl automatisch Genauigkeit 2 Stellen...
-
Seite 5: Ein-Taste (On)
6. Bedienelemente und Anschlüsse PCE-IT413 1. Ein-Taste/Test-Taste/ENERSAVE -Ein/Aus-Taste 2. Wahltaste 5000 V-Test 3. Wahltaste 2500 V-Test 4. Wahltaste 1000 V-Test 5. Wahltaste 500 V-Test 6. ENERSAVE intelligente LCD-Anzeige Do not use on live system = nicht an spannungsführende Schaltungen anschließen PCE-IT414 1. - Seite 6 Für 10 kV Isolationsmessungen. Zum Anlegen einer Testspannung von 10 kV Taste kurz drücken (nur PCE-IT414). 7.3. 5 kV-Testtaste: Für 5 kV Isolationsmessungen. Zum Anlegen einer Testspannung von 5 kV Taste (2) (PCE-IT413) bzw. (3) (PCE-IT414) kurz drücken. 7.4. 2.5 kV-Testtaste: Für 2,5 kV Isolationsmessungen.
-
Seite 7: Automatische Entladung
* Gerät und Prüfleitungen auf erkennbare Beschädigungen überprüfen. Geknickte oder beschädigte Prüfleitungen nicht am Gerät anschließen. * Durchgängigkeit und Widerstand der Prüfleitungen mit einem Ohmmeter überprüfen. 9. Isolationsmessungen mit dem Gerät PCE-IT413 Achtung! Isolationsmessungen nur an spannungsfreien Schaltungen vornehmen. Vor Anschluss der Prüfleitungen, stets Spannungsfreiheit der Messschaltung überprüfen. - Seite 8 Bitte befolgen Sie nun die Anweisungen der in der LCD- Anzeige erscheinenden Dialogfenster in der Reihenfolge ihres Erscheinens: Connect leads, ..Testing for Live (Connect leads = Prüfleitungen anschließen Testing for live = Messschaltung wird auf Spannungsfrei- heit überprüft) Ist die zu prüfende Schaltung nicht spannungsfrei, ertönt ein Alarmton und das nachfolgend dargestellte Fenster erscheint.
- Seite 9 Ist die zu prüfende Schaltung nicht spannungsfrei, ertönt ein Alarmton, und das nachfolgend dargestellte Fenster erscheint. Prüfleitungen dann sofort von der Messschaltung abziehen. LIVE WARNING ... Circuit Live! (Vorsicht, spannungsführende Schaltung) Bei spannungsfreier Messschaltung wird die Messung gestartet, und in der LCD-Anzeige erscheint das gezeigte Dialogfenster mit den Messkriterien (Isolationswiderstand, Messdauer etc.) R = 125340 M 85,2s...
-
Seite 10: Auswechseln Der Batterien
11. Auswechseln der Batterien Das Batteriefach befindet sich an der Unterseite des Gerätes. Bei Aufleuchten der Anzeige „Replace Battery“ in der ENERSAVE - Anzeige, sind die Batterien auszuwechseln. Dazu wie beschrieben vorgehen. * Prüfleitungen vom Gerät abziehen * Batteriefachdeckel abnehmen und verbrauchte Batterien aus dem Batteriefach entfernen.
