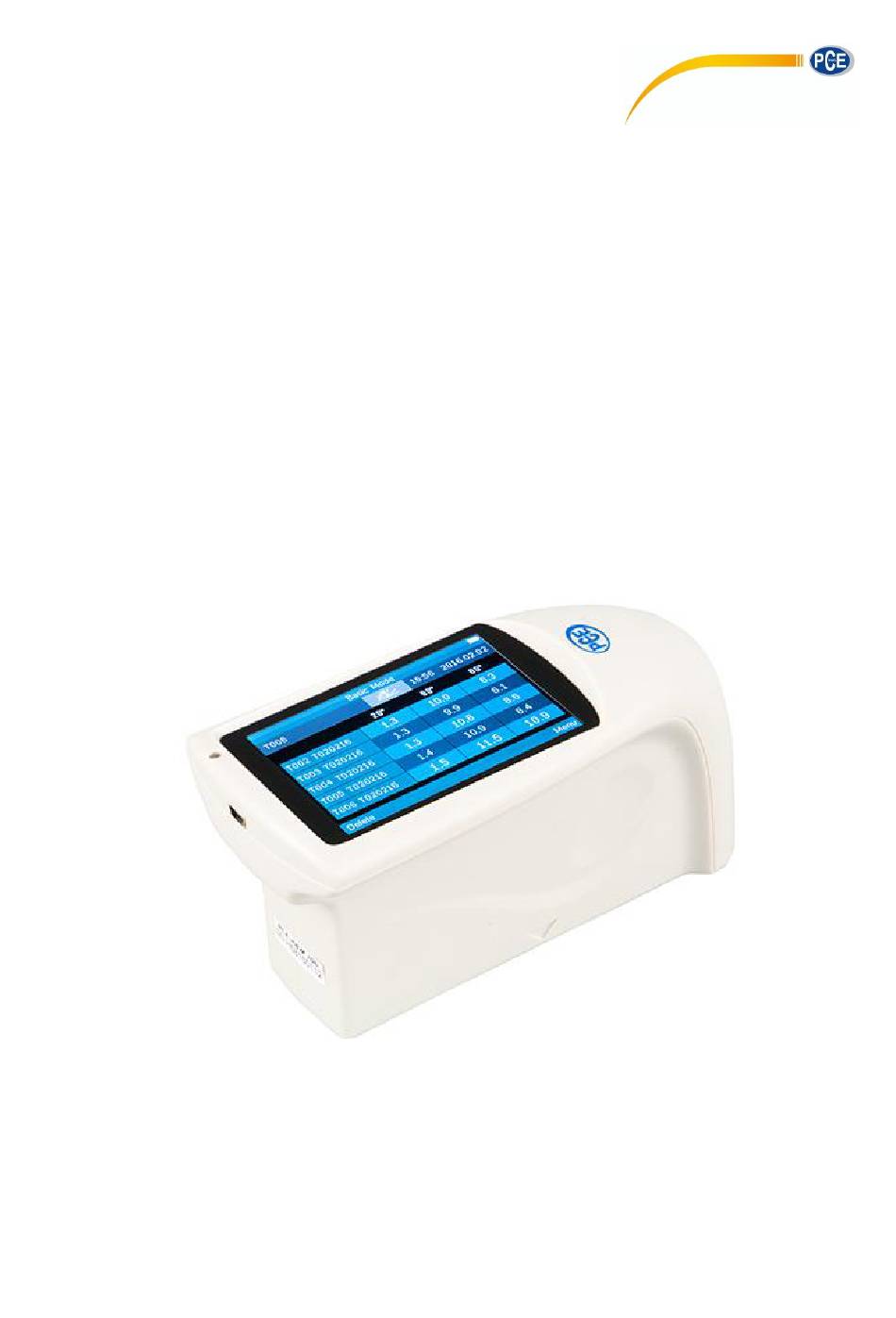

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Glanzmessgerät PCE - IGM 100 Version 1.2 Erstelldatum 17.02.2016 Letzte Änderung 25.01.2019...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Systembeschreibung ....................5 Gerät ............................5 Display ............................6 Betrieb ........................6 Data ............................6 5.1.1 Check Record (Gespeicherte Daten einsehen) ................6 5.1.2 Delete Record (Gespeicherte Daten löschen) ................
- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Glanzprüfer PCE-IGM 100 von PCE Instruments entschieden haben. Der Glanzprüfer PCE-IGM 100 ist ein einfaches Messgerät um den Glanz verschiedenster Materialien zu Messen. Dabei wird in einem standardisierten Winkel von 20°, 60° und 85° das Objekt beleuchtet, ein Sensor gegenüber nimmt dann die Stärke der Reflexion auf und gibt Sie als Glanzpunkte/ Glossunits...
- Seite 4 BETRIEBSANLEITUNG Spezifikationen Technische Spezifikationen Messgeometrie 20 °, 60 °, 85 ° Display 3,5`` TFT Touchdisplay Auflösung 480 x 320 Normen ISO 2813 GB/T 9754 ASTM D 523 ASTM D 2457 Messfläche 9 x 15 mm 20 °: 0 … 1000 GU Messbereich 60 °: 0 …...
- Seite 5 BETRIEBSANLEITUNG Systembeschreibung Gerät LCD Touchscreen: Farbdisplay zum Anzeigen der letzten fünf Glanzmesswerte. Außerdem dient der Bildschirm der Bedienung des Geräts. Ein/ Aus – Messschalter: Ein- und Ausschalten durch 3 Sekunden langes gedrückt halten des Schalters. Messung starten durch tippen des Schalters. Statusleuchte: Die Statusleuchte leuchtet während des einschalte Vorgangs grün.
- Seite 6 BETRIEBSANLEITUNG Display Der Touchdisplay des PCE-IGM 100 sieht wie folgt aus: Die erste Zeile des Displays beinhaltet den momentanen Messmodus. In diesem Fall ist es der „Basic Mode“. Durch ein Antippen gelangt man in das Parametermenü. Die Zeile darunter enthält zu allererst den Namen des Letzten Messwertes, hell unterlegt steht die Messgeometrie.
- Seite 7 BETRIEBSANLEITUNG 5.3.1 Basic Mode Wurde im Menü „Basic Mode“ ausgewählt kann man einstellen wie viele Messungen im „Basic Mode“ nötig sind um eine Messwertmittlung durchzuführen. Der Wert kann zwischen 1 und 99 gewählt werden. Die eingegebene Zahl bestätigt man dann durch das in der unteren linken Ecke befindliche „OK“. Das PCE-IGM 100 benötigt dann die angegebene Anzahl an Messungen.
- Seite 8 BETRIEBSANLEITUNG USB comm (USB Kommunikation) Wenn Sie das Gerät in Verbindung mit dem Computer verwenden möchten, müssen Sie die Software starten, das Gerät und den Computer mit dem mitgelieferten Datenkabel verbinden und diesen Punkt „USB comm“ auswählen. Wenn Sie diese Schritte wie angegeben befolgt haben müssen Sie die Verbindung nur noch mit „OK“...
- Seite 9 BETRIEBSANLEITUNG 5.8.6 Operation Habit (Händigkeit) Diese Funktion bietet Ihnen die Möglichkeit den Bildschirm zu drehen, damit ist das Gerät flexibel einsetzbar. Rechts- als auch Linkshänder können gleichermaßen arbeiten mit dem Glanzprüfer durchführen. Dadurch sind Sie nicht in Ihrer Bedienung eingeschränkt oder beeinträchtigt. 5.8.7 Buzzer Switch (Ton) Das Gerät hat einen Integrierten Summer.
- Seite 10 BETRIEBSANLEITUNG Create a new task Erstellen einer neuen Datei Open an existing task file Eine vorhandene Datei öffnen Save the current task Momentan geöffnete Messung speichern Measure Durchführen einer Messung Manage Standard Einpflegen von Standardwerten Calibrate the instrument Durchführen einer Kalibrierung Manage instrument records Weiterverarbeitung des Gerätespeichers Export data to Excel...
- Seite 11 BETRIEBSANLEITUNG Measure(Messung) Measure (Messung) Durchführung einer Messung, auch durch betätigen der Leertaste möglich Basic Mode (Standard Modus) Einzelne Messung die sofort auf dem Display angezeigt wird und im Gerät gespeichert wird Statistical Mode (Statistischer Modus) Der Statistische Modus lässt eine auswählbare Anzahl an Messungen miteinander Vergleichen und gibt dabei Werte wie Min/Max und Mittelwert an.
- Seite 12 BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
