PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Isolationsmesser
Bedienungsanleitung
PCE-IT55
Version 1.2
19.10.2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments PCE-IT55

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Isolationsmesser Bedienungsanleitung PCE-IT55 Version 1.2 19.10.2011...
  • Seite 2: Inhaltsverzeichnis

    Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert flie- ßende Fehlerströme. Umweltbedingungen: Umgebungsfeuchtigkeit = < 80% r.F., Umgebungstemperatur = 0 – 40°C. Lieferumfang 1 x Isolationsprüfer PCE-IT55 1 Satz Prüfleitungen 1 x Abgreifklemme an 1 m Kabel 6 x Batterie...
  • Seite 3: Warnsymbole

    BETRIEBSANLEITUNG Warnsymbole Allgemeine Warnung. Ziehen Sie unbedingt die Dokumentation zu Rate. Warnung vor gefährlicher elektrischer Spannung Durchgängige doppelte Isolierung oder verstärkte Isolierung Erdung (Masse) DC (Gleichstrom) Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden.
  • Seite 4: Spezifikationen

    BETRIEBSANLEITUNG Die in der Spezifikation angegebenen Grenzwerte für die Messgrößen dürfen unter keinen Um- ständen überschritten werden. Dieses Messgerät ist für Messungen in Stromkreisen mit einer Überspannungskategorie CAT III bis zu einer Spannung von 1000V und an Stromkreisen mit einer Überspannungskategorie CAT VI bis zu einer Spannung von 600V.
  • Seite 5: Gerätebeschreibung

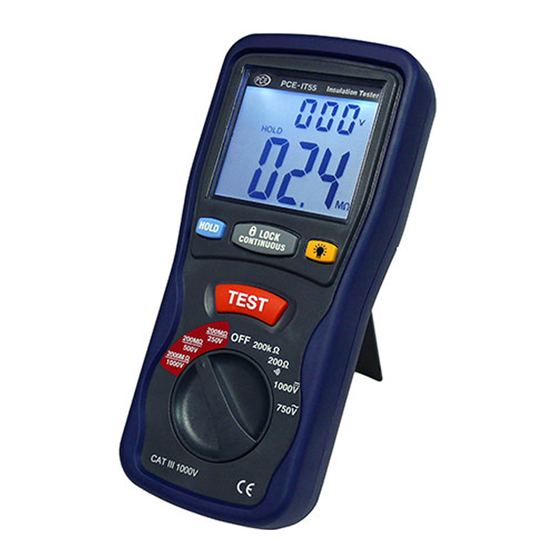

    BETRIEBSANLEITUNG Schutzart / Normung IEC10101, CAT III 1000 V, CAT II, DIN VDE 0411, Teil 1 (EN 61010-1) und DIN VDE 0413 Gerätebeschreibung (1) Display (2) „HOLD“-Taste / Messwerthaltetaste (3) „LOCK“-Taste / Feststelltaste für Dauermessung (4) Taste für Hintergrundbeleuchtung (5) „TEST“-Messbetätigungstaste (6) Drehschalter zur Funktionsauswahl (7) VΩ-Eingangsbuchse (8) COM-Eingangsbuchse...
  • Seite 6 BETRIEBSANLEITUNG Um eine Messart auszuwählen, stellen Sie den Drehschalter (6) auf die gewünschte Position. Dadurch wird der Isolationsprüfer eingeschaltet. Schalterstellung „OFF“ = Gerät aus. Warnung: Der Messfunktionsschalter darf während einer Messung nicht (auf keinen Fall) verstellt werden. Dadurch kann der Isolationsprüfer zerstört werden und bei Kontakt besteht Lebensgefahr.
  • Seite 7: Wartung Und Reinigung

    BETRIEBSANLEITUNG Warnung: Betätigen Sie niemals die „TEST“-Taste, bevor die Klemmen fest mit dem Messobjekt verbunden sind (Gefährdung durch Hochspannung). Entfernen Sie niemals die Klemmen vom Mess- objekt, solange der geräteinterne Entladungsprozess noch andauert. Verbinden Sie die Messleitungen wie zuvor beschrieben mit den Eingangsbuchsen (schwarz und rot mit den jeweiligen Kabeln).
  • Seite 8: Entsorgung

    BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müs- sen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) neh- men wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingun- ternehmen nach gesetzlicher Vorgabe entsorgt.
