⎯ Signal mit Post processing
⎯
Objekttemperatur (ohne Post processing)

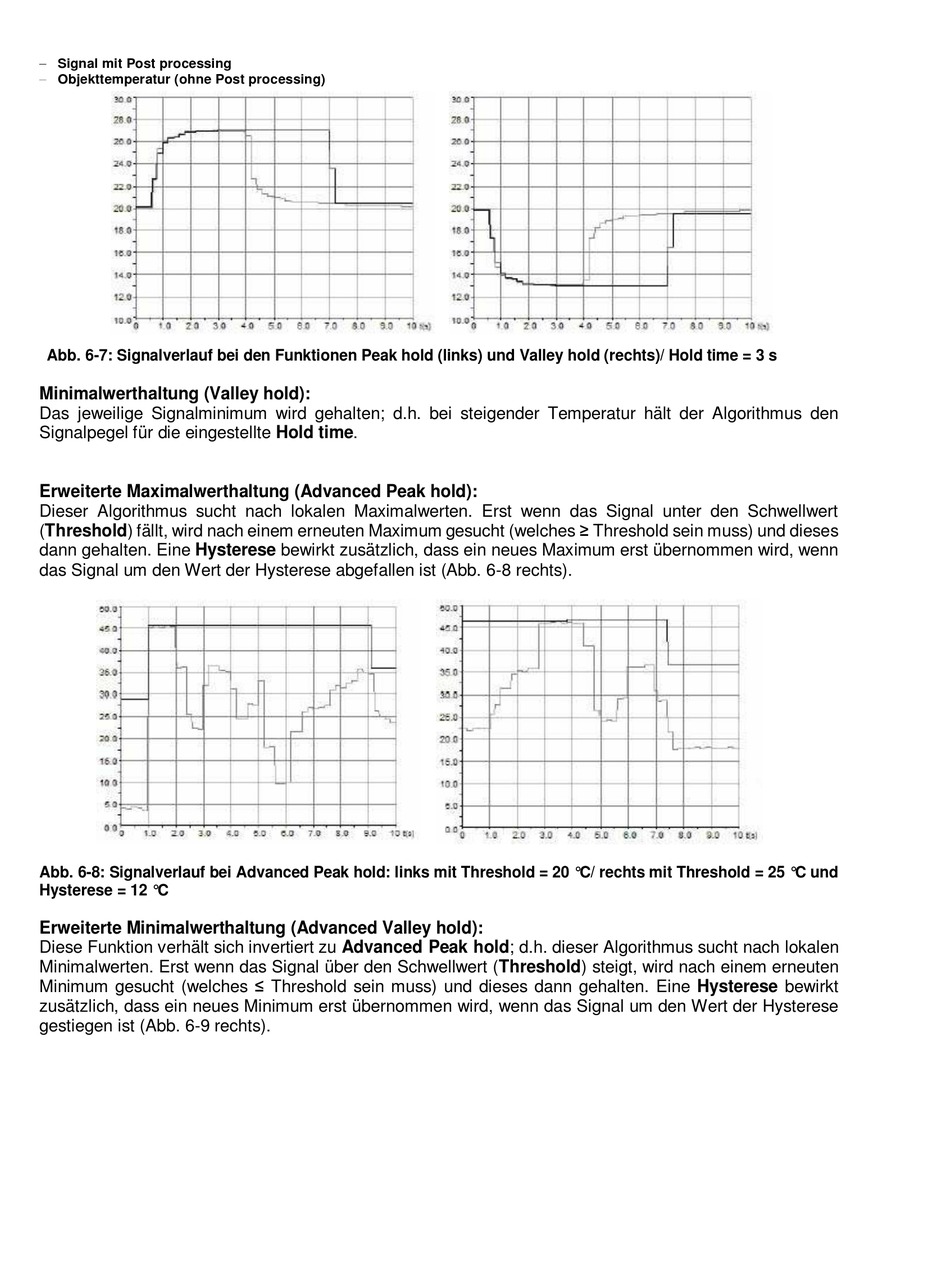

Abb. 6-7: Signalverlauf bei den Funktionen Peak hold (links) und Valley hold (rechts)/ Hold time = 3 s
Minimalwerthaltung (Valley hold):
Das jeweilige Signalminimum wird gehalten; d.h. bei steigender Temperatur hält der Algorithmus den
Signalpegel für die eingestellte Hold time.
Erweiterte Maximalwerthaltung (Advanced Peak hold):
Dieser Algorithmus sucht nach lokalen Maximalwerten. Erst wenn das Signal unter den Schwellwert
(Threshold) fällt, wird nach einem erneuten Maximum gesucht (welches ≥ Threshold sein muss) und dieses
dann gehalten. Eine Hysterese bewirkt zusätzlich, dass ein neues Maximum erst übernommen wird, wenn
das Signal um den Wert der Hysterese abgefallen ist (Abb. 6-8 rechts).
Abb. 6-8: Signalverlauf bei Advanced Peak hold: links mit Threshold = 20 °C/ rechts mit Threshold = 25 °C und
Hysterese = 12 °C
Erweiterte Minimalwerthaltung (Advanced Valley hold):
Diese Funktion verhält sich invertiert zu Advanced Peak hold; d.h. dieser Algorithmus sucht nach lokalen
Minimalwerten. Erst wenn das Signal über den Schwellwert (Threshold) steigt, wird nach einem erneuten
Minimum gesucht (welches ≤ Threshold sein muss) und dieses dann gehalten. Eine Hysterese bewirkt
zusätzlich, dass ein neues Minimum erst übernommen wird, wenn das Signal um den Wert der Hysterese
gestiegen ist (Abb. 6-9 rechts).
