- Seite 1 Bedienungsanleitung PCE-DOM Serie Sauerstoffmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 20. August 2020 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Messung von Luftsauerstoff ..................... 6 Temperaturmessung ......................6 Daten im Display einfrieren ....................6 Messdaten speichern (MIN-, MAX-HOLD) ................ 6 Wartung ....................7 Erstinbetriebnahme ......................7 Wartung des Sensors ....................... 7 Batteriewechsel ........................ 8 Garantie ....................9 Entsorgung .................... 9 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Gerätebeschreibung
Abmessungen 180 x 40 x 40 mm (Handgerät ohne Sensor) Gewicht ca. 176 g (PCE-DOM 10) ca. 390 g (PCE-DOM 20) 2.1.1 Ersatzteile PCE-DOM 10 Sensor: OXPB-19 Diaphragma: OXHD-04 2.1.2 Ersatzteile PCE-DOM 20 Sensor: OXPB-11 Diaphragma: OXHD-04 © PCE Instruments... -

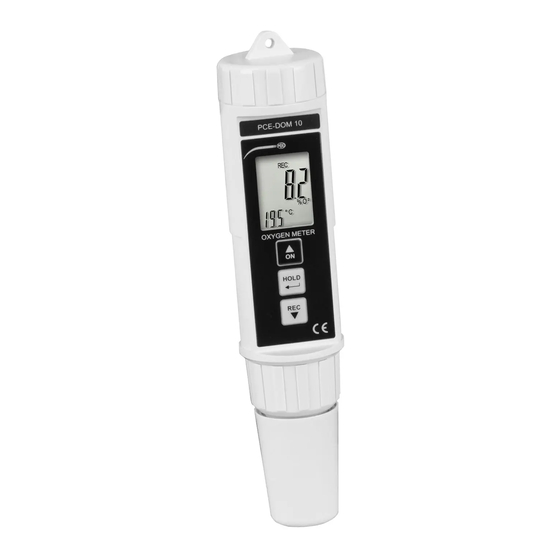

Seite 5: Frontseite
3-3 HOLD Taste 3-4 REC Taste 3-5 Sensor mit Diaphragma 3-6 Batteriefach 3-7 Sensoranschluss 3-8 Sensorstecker 3-9 Schutzkappe Achtung: Der Sensor vom PCE-DOM 20 ist mit einer roten Schutzkappe abgedeckt, die vor der Messung entfernt werden muss! © PCE Instruments... -
Seite 6: Betriebsanweisungen
Messgerät über die Ein-/ Ausschalttaste ein. Anschließend zeigt das Display einen Messwert und die aktuelle Temperatur an: Die obere, große Anzeige zeigt den aktuellen Messwert an. Warten Sie ca. 3 Minuten, bis sich die Anzeige stabilisiert hat und der Messwert nicht mehr schwankt. © PCE Instruments... -
Seite 7: Messung Von Gelöstem Sauerstoff In Flüssigkeiten
Geschwindigkeit von ca. 0,2 … 0,3 m/s in der Flüssigkeit bewegt werden. In Laborversuchen empfiehlt es sich, die Flüssigkeit in einem Becherglas mit einem Magnetrührer (z. B. PCE-MSR 350) zu verrühren. Nach erfolgter Messung kann die Elektrode mit Leitungswasser abgespült und die Schutzkappe auf den Sensor gesteckt werden. © PCE Instruments... -
Seite 8: Messung Von Luftsauerstoff
REC MIN. Über die HOLD Taste wird die Funktion beendet und das REC Symbol steht im Display. 3.6.3 Speichermodus beenden Wenn im Display das REC Symbol erscheint, kann diese Funktion durch Drücken der REC Taste für mindestens zwei Sekunden beendet werden. Anschließend kehrt das Sauerstoffmessgerät in den normalen Messmodus zurück. © PCE Instruments... -
Seite 9: Wartung
Prüfen Sie den Zustand vom Elektrolyt im Sensorkopf. Ist das Elektrolyt trocken oder verschmutzt, sollte der Kopf mit Leitungswasser gereinigt werden. Anschließend ist die schwarze Kappe, wie in Punkt 4.1 beschrieben, mit neuem Elektrolyt (OXEL-03) zu füllen. © PCE Instruments... -
Seite 10: Batteriewechsel
Batteriefachdeckel vom Messgerät und entfernen die alten Batterien. Setzen Sie anschließend neue 1,5 V AAA Batterien in das Messgerät ein. Achten Sie dabei auf die richtige Polung. Nachdem die neuen Batterien eingesetzt wurden, schließen Sie das Batteriefach wieder. © PCE Instruments... -
Seite 11: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 12 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
