Temperatur-Balken:
Die Temperaturwerte links und rechts geben den jeweiligen Bereich der Balkenanzeige an. Über der
Balkenanzeige befinden sich zwei Marker für Low-Alarm und High-Alarm. Bei Low-Alarm ändert sich die
Farbe des Balkens von grün nach blau, bei einem High-Alarm von grün nach rot.
Die Werte für Temperaturbereich der Balkenanzeigen sowie die Alarmwerte können unter Setup/ Display
Ranges eingestellt werden.

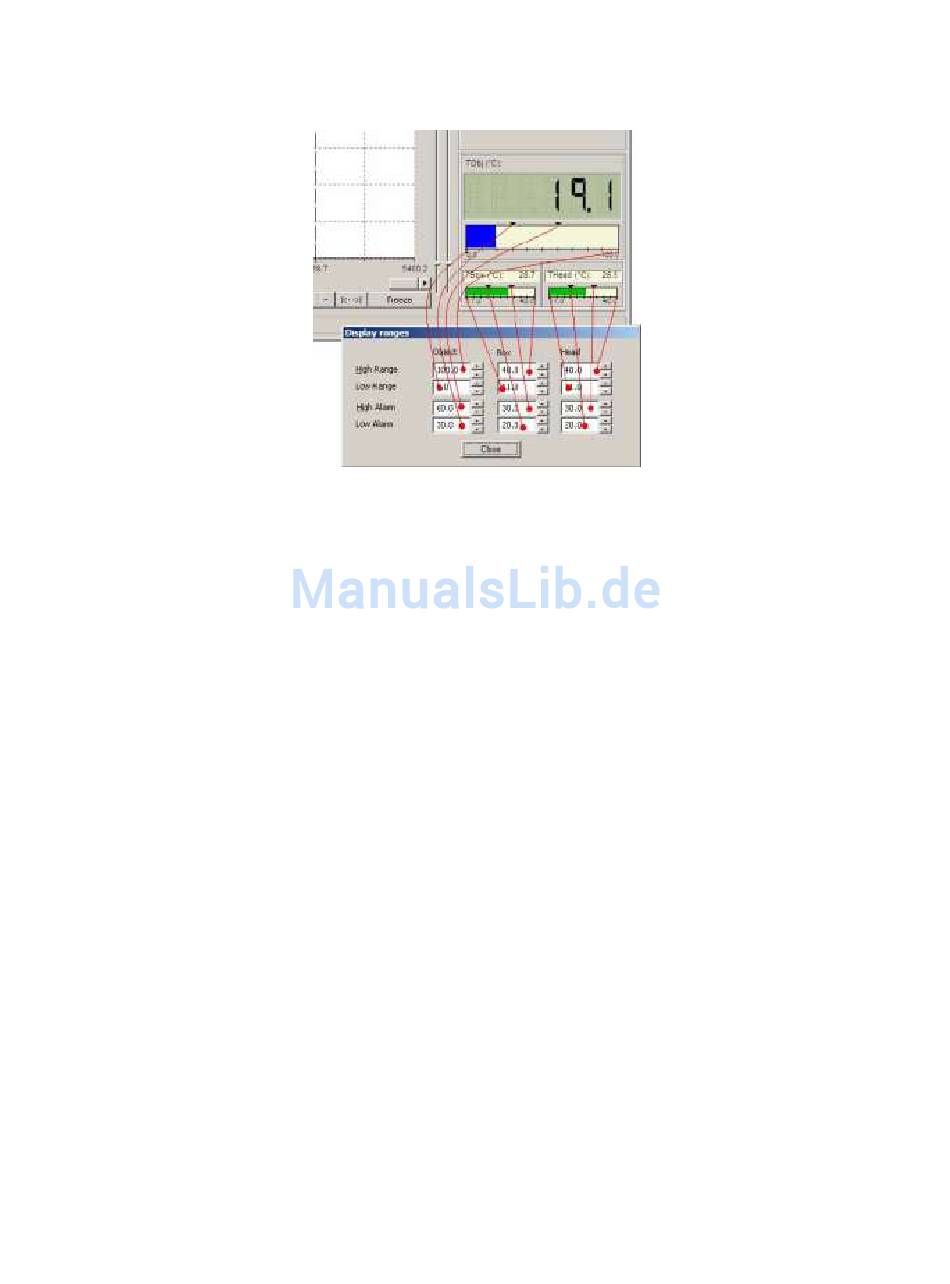

Abb. 6-3: Temperaturbalkenanzeigen und Displaybereiche
Diese Alarme sind reine Softwarealarme und haben nichts gemeinsam mit den Alarmeinstellungen am
PCE-IR10. Eine Hysterese von 2K ist bei beiden Alarmen fest hinterlegt.
