7 Datenübermittlung an einen PC
Nachdem Sie die Software installiert haben (siehe Kapitel 8.1), verbinden Sie das eingeschaltete
Messgerät und den PC über das mitgelieferte RS232-Kabel.
RS232-Protokoll:
9600 bps, 8 Datenbits, keine Parität
Format im normalen Modus (Sekündliche Übertragung des ASCII-Codes):
1. Bei normalen Daten:
pxx.xxpH:mxx.xxmV: Cxxxx(xx.xx, xxx.x)mS(uS) : Dxxxx(xx.xx, xxx.x)ppm(ppt) :
Sxx.xxppt:Txxxx.xC(F):Txx.xC(F) @2007-04-18 18:48:48LRCCRLF
2. Wenn ein Fehler auftritt:
ExxNul:ExxNul:ExxNul:ExxNul:ExxNul:ExxNul:ExxNul @2007-04-18 18:48:48LRCCRLF
3. Beschreibung:
$pH:mV:Cond;TDS;Salt;TpH,Tcon LRC CRLF
Format während der Datenspeicherübertragung (pH):
1. Bei normalen Daten:
pxx.xxpH: Txxx.xC(F) #xx @2007-04-18 18:48:48LRCCRLF
2. Wenn ein Fehler auftritt:
ExxNul: ExxNul #xx @2007-04-18 18:48:48LRCCRLF
3. Beschreibung:
$pH: Temp LRC CRLF
Format während der Datenspeicherübertragung (mV):
1. Bei normalen Daten:
mxx.xxmV: Txxx.xC(F) #xx @2007-04-18 18:48:48LRCCRLF
2. Wenn ein Fehler auftritt:
ExxNul: ExxNul #xx @2007-04-18 18:48:48LRCCRLF
3. Beschreibung:
$mV: Temp LRC CRLF
8 Software zum Gerät
8.1

Installation der Software

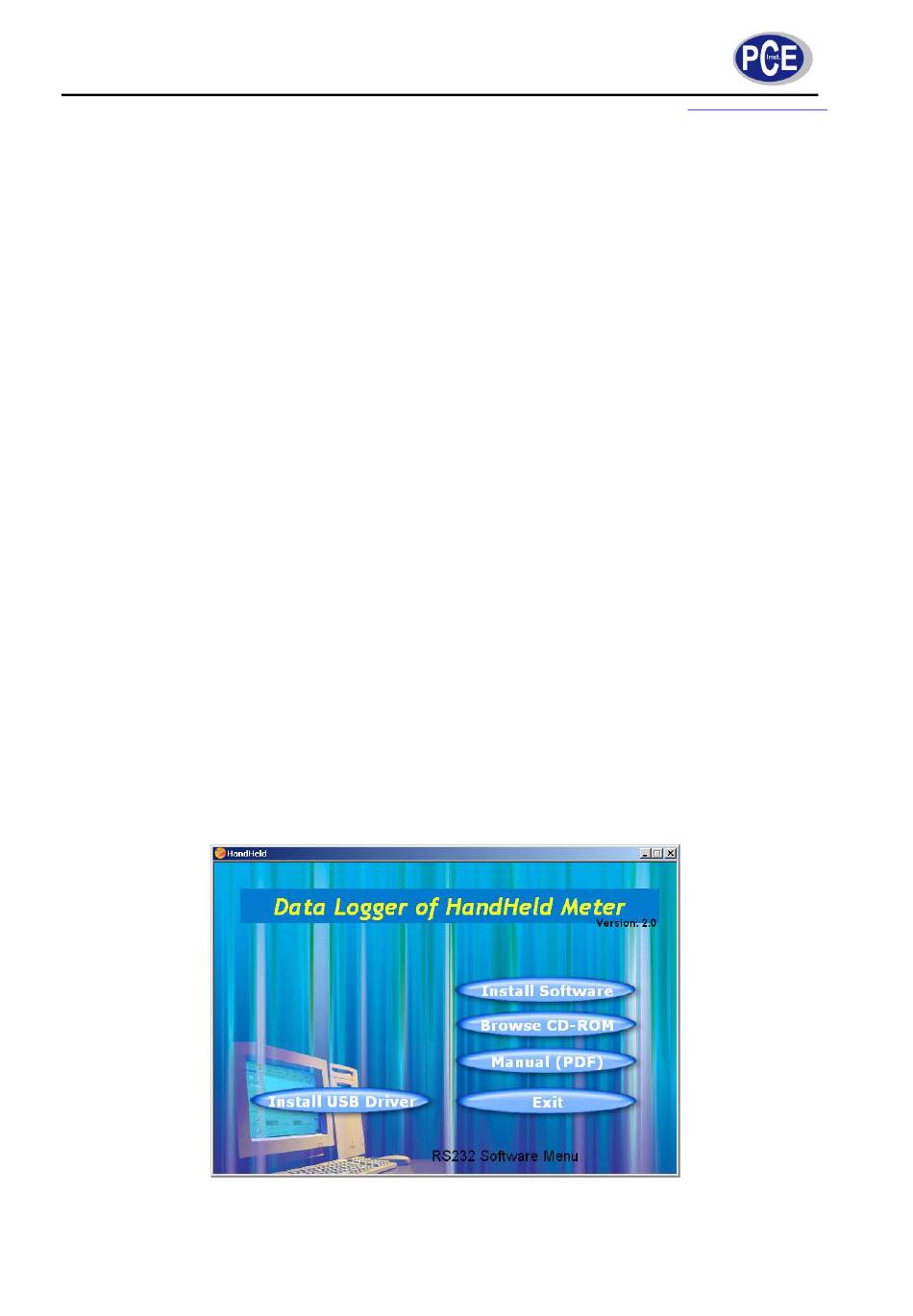

Nach dem Einlegen der CD-ROM erscheint das folgende Fenster:
Beachten Sie, dass zur korrekten Funktion sowohl der USB-Treiber (Install USB Driver) als auch die
Software (Install Software) auf dem PC installiert werden müssen. Zur Installation folgen Sie bitte den
Anweisungen auf dem Bildschirm.
