Funktionsumfang:
Konfigurieren von Sensoren
Einstellen von Parametern und Anpassen des Sensors an Ihre Applikation
Darstellen und Aufzeichnen von Temperatur-Zeit-Verläufen
Systemvoraussetzungen:
Windows XP, 2000
RS232 oder USB Schnittstelle (abhängig von der Schnittstelle am PCE-IR10)
Festplatte mit mindestens 30 MByte Speicherplatz
Mindestens 128 MByte RAM
CD-ROM-Laufwerk

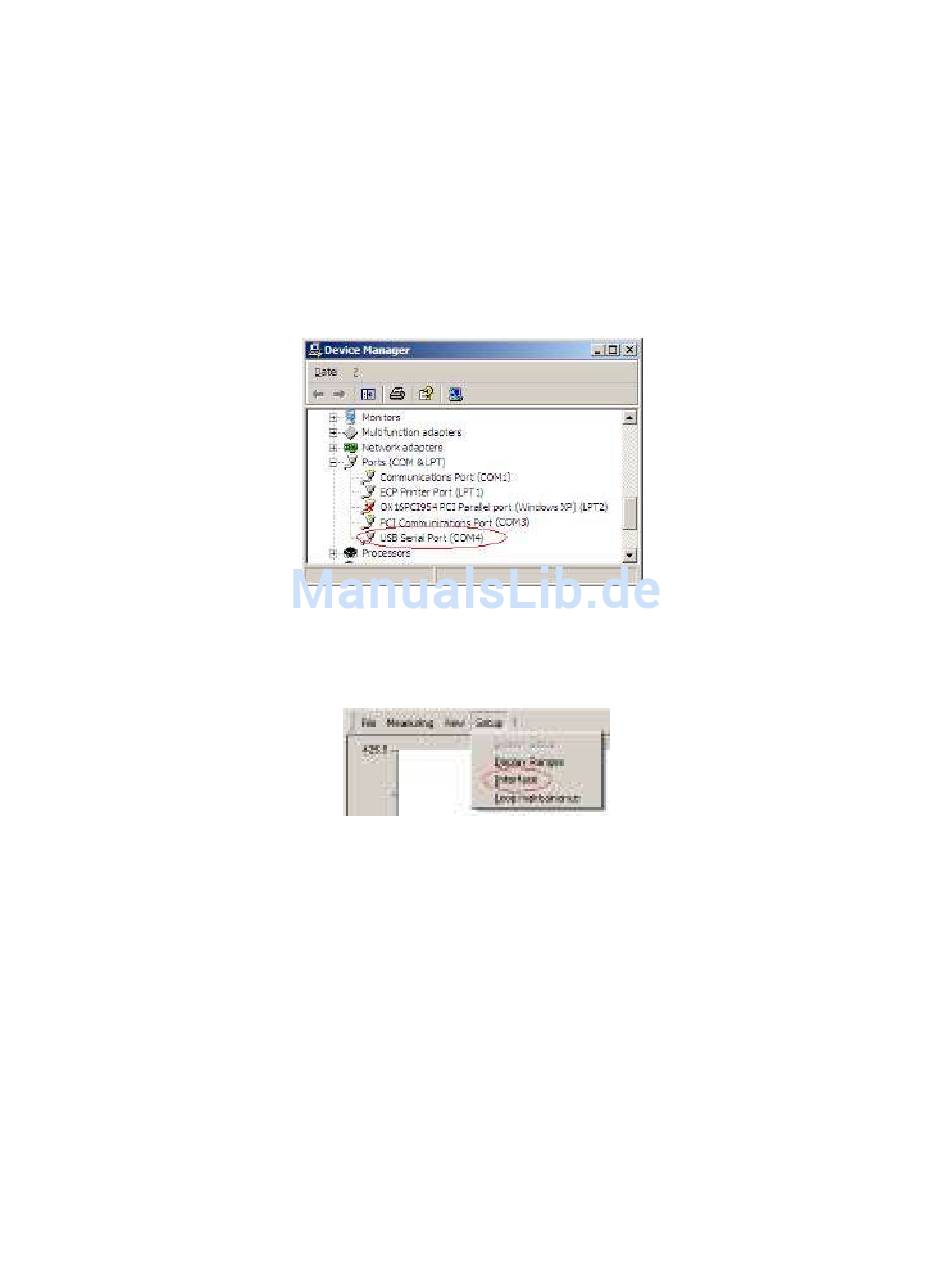

Abb. 6-1: COM-Port-Nummern im Geräte-Manager
6.2 Start der Software
In Abhängigkeit von der an Ihrem PCE-IR10 vorhandenen Schnittstelle verbinden Sie bitte den Sensor über
das USB-Kabel mit einem USB-Port des PC oder über das serielle Kabel (9-pin-Stecker) mit einem freien
RS232-Port. Starten Sie die Software. Die Standardeinstellung für die Kommunikation ist: COM1 mit 9600
Baud
Bei der Nutzung der USB-Schnittstelle oder der RS232-Schnittstelle in Kombination mit einem eigenen
RS232-USB-Adapter erscheint der COM-Port als virtueller COM-Port am PC (VCP). Während der
Installation der USB-Treiber wird dem VCP eine COM-Port-Nummer zugeordnet (ersichtlich im
Geräte-Manager Ihres PC). Tragen Sie nach Start der Software die richtige COM-Port-Nummer unter
Setup/ Interface ein. In der Software muss die gleiche Baudrate wie am PCE-IR10 eingestellt werden
(Werksvoreinstellung: 9,6 kBaud).
