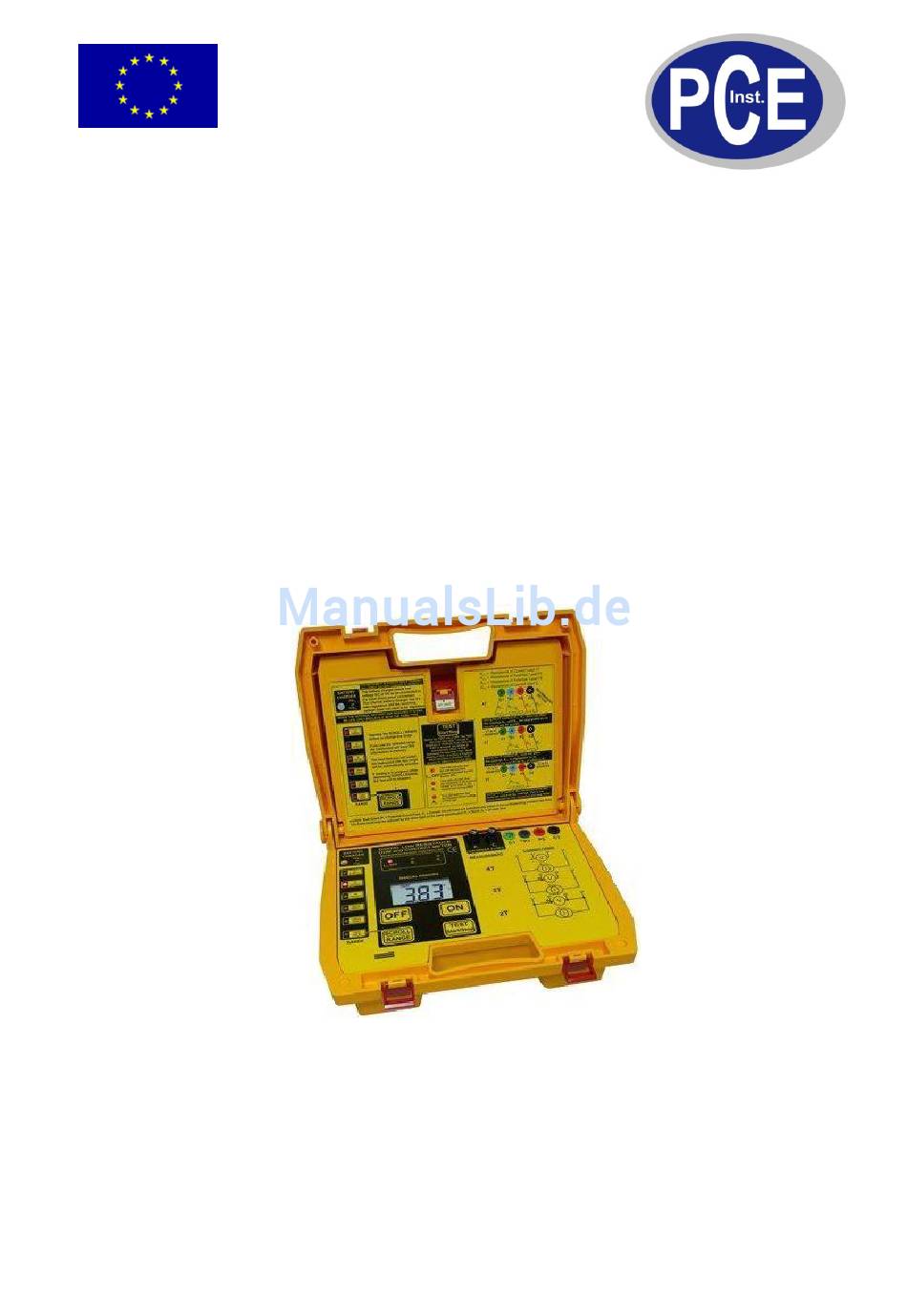

Bedienungsanleitung
Mikroohmmeter PCE-MO3001
Version 1.1
24.10.2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-MO3001

Inhaltszusammenfassung für PCE Instruments PCE-MO3001

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Mikroohmmeter PCE-MO3001 Version 1.1 24.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 8 Wartung und Reinigung ..................10 Laden der Batterie ........................10 Sicherungswechsel ........................10 Reinigung ..........................10 Entsorgung ......................

  • Seite 3: Einleitung

    BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das Mikroohmmeter PCE-MO 3001 ist für die Widerstandsmessung in sehr niedrigen Bereichen konzi- piert. Dank des 4-Leiter-Messverfahren werden Messfehler durch die Messleitungen vermieden. Über zwei Messleitungen lässt dieses Gerät mit Hilfe einer Konstantstromquelle einen stabilen Strom durch das Prüfobjekt fließen.

  • Seite 4: Warnhinweise

    BETRIEBSANLEITUNG www.warensortiment.de Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

  • Seite 5: Gerätebeschreibung

    BETRIEBSANLEITUNG www.warensortiment.de 10 mA (200 Ω Bereich) Prüfstrom 100 mA (20 Ω / 2 Ω Bereich) 1 A ( 200 mΩ / 20 mΩ / 2 mΩ Bereich) Genauigkeit Prüfstrom 10 mA: ± 1,5 % 100 mA: ± 2,0 % 1 A: ±...
  • Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Display (1) HOLD wird angezeigt wenn die Displayanzeige „eingefroren“ ist. Die Anzeige ist direkt nach dem Einschalten des Gerätes „eingefroren“ und wenn eine laufende Messung durch die Betätigung der „SCROLL/RANGE“-Taste beendet wurde. (2) Das Akustikgeber-Symbol erscheint immer wenn der Pieper ertönt. (3) Das Batteriesymbol erscheint wenn der Akku geladen werden muss.
  • Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Anzeige des Messbereichs durch LED Prüfstrom 1 A Widerstand 0 – 2 mΩ Wenn diese LED leuchtet, kann das Gerät bis zu 1,999 mΩ messen und gibt das Ergebnis in Milliohm im Display an. Prüfstrom 1 A Widerstand 0 – 20 mΩ Wenn diese LED leuchtet, kann das Gerät bis zu 19,99 mΩ...

  • Seite 8: Betriebsanleitung

    BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Vierleitermessung Um sehr geringe Widerstände zu messen (z.B. Durchgangs- oder Übergangswiderstände) ist die Vier- leitermessung eine nützliche Methode, da die Prüfleitungen hier keinen (oder einen vernachlässigbar geringen) Einfluss auf das Messergebnis haben. Über die Anschlüsse C1 und C2 lässt das Messgerät einen konstanten Prüfstrom durch das Prüfobjekt fließen.
  • Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Zweileitermessung Um Widerstände zu messen kann diese Methode, bei welcher C1 und P1 sowie P2 und C2 kurzgeschos- sen werden, Verwendung finden. In diesem Fall sind R und R nicht vernachlässigbar, da der Strom welcher in diesen Leitungen fließt der hohe Strom der Konstantstromquelle ist.

  • Seite 10: Wartung Und Reinigung

    BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Laden der Batterie Dieses Gerät verfügt über einen internen Akkumulator. Nutzen Sie bitte nur das integrierte Ladegerät. Aus Sicherheitsgründen darf das Gerät während des Ladevorgangs nicht benutzt werden oder mit einem Testobjekt verbunden sein. Während des Ladevorgangs sollten keine Prüfleitungen am Gerät ange- schlossen sein.
