OUT1, OUT2, OUT3-Relay
Empfänger
OUTI-Stromspannung

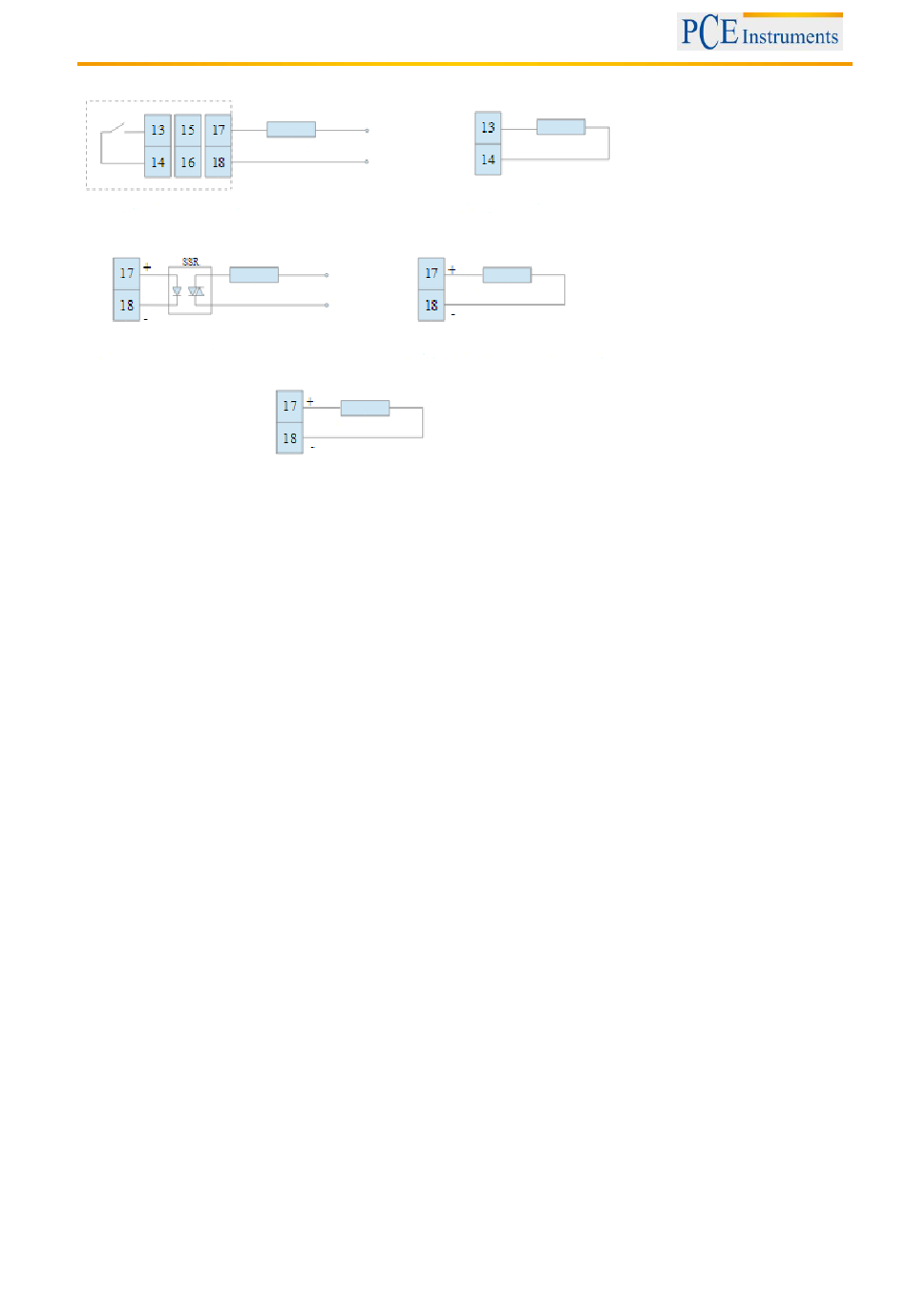

Abb. 5: Der Anschluss der Steuer- / Alarmausgänge
2.3
Empfehlungen zur Installation
Um die volle Rauschunempfindlichkeit der Steuerung zu erhalten, ist es empfohlen, die folgenden
Grundsätze zu beachten:
-
nicht die Steuerung des Netzwerkes in der Nähe des Gerätes aufbewahren, hohes Impulsrauschen
und die gelten nicht der Erdungsschaltung,
-
füge einen Netzwerk Filter ein,
-
leitende Kabeln sollten paarweise verdrillt sein und für die Widerstandssensoren im
3-Leiter-Anschluss verdrillt sein und in derselben Länge, Durchmesser und dem spezifischen
Widerständen geschützt durch Abschirmung verwenden werden,
-
alle Schirme sollten einseitig geerdet sein oder verbunden mit dem Nächst möglichen
Sicherheitskabel, als Faustregel gilt, die Kabeln übertragen verschiedene Signale diese sollten so
weit wie möglich Abstand voneinander haben (mindestens 30cm) und sollten nur mit einem Winkel
von 90° verlegt werden.
BETRIEBSANLEITUNG
Zufuhr
Empfänger
Anwenden
Empfänger, max. 500Ω
OUTI-Dauerstrom 0/4..20 mA
Empfänger
Empfänger, min.1 kΩ
6
