CAN2Web
CAN-Ethernet-Gateway Bedienung über Webbrowser
3.3 qooxdoo-Interface
Das qooxdoo-Interface ist das modernste Webinterface (Abb. 8) und arbeitet ähnlich
zum AJAX-Interface. Die Bedienoberfläche ist optisch sehr stark an ein Desktop-Pro-
gramm angelehnt, jedoch komplett in Javascript unter dem qooxdoo-Framework pro-
grammiert und sollte in jedem moderem Webbrowser laufen.
Karteikartenauswahl
Spezielle Funktionen
CANIO-Verwaltung
CAN-Bus Konfiguration
Karteikarten

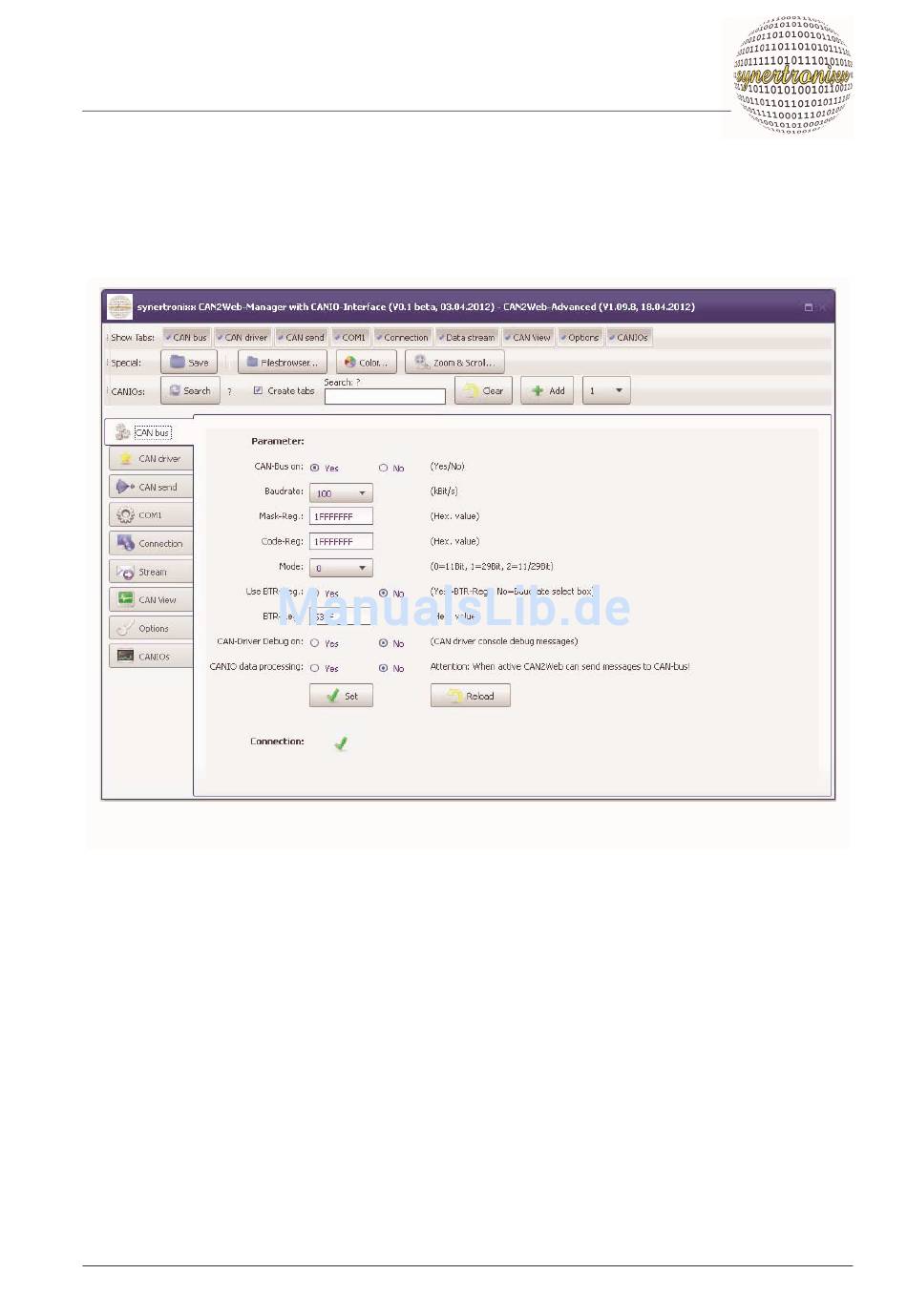

Abb. 8: CAN2Web qooxdoo-Interface, Menüführung und Bedienung über Webbrowser
Die Bedienoberfläche wird hier zunächst komplett geladen und einzelnen Inhalte der
Seite aktualisiert, sobald Daten im Hintergrund nachgeladen wurden.
Das Interface verfügt über erweiterte Anzeigemöglichkeit. So kann z. B. auch der Ver-
kehr auf dem CAN-Bus (die letzten 1000 Meldungen) angezeigt werden (Abb. 9).
13
synertronixx, 3. Mai 2012
