Quasar II - UPS 10÷40 kVA

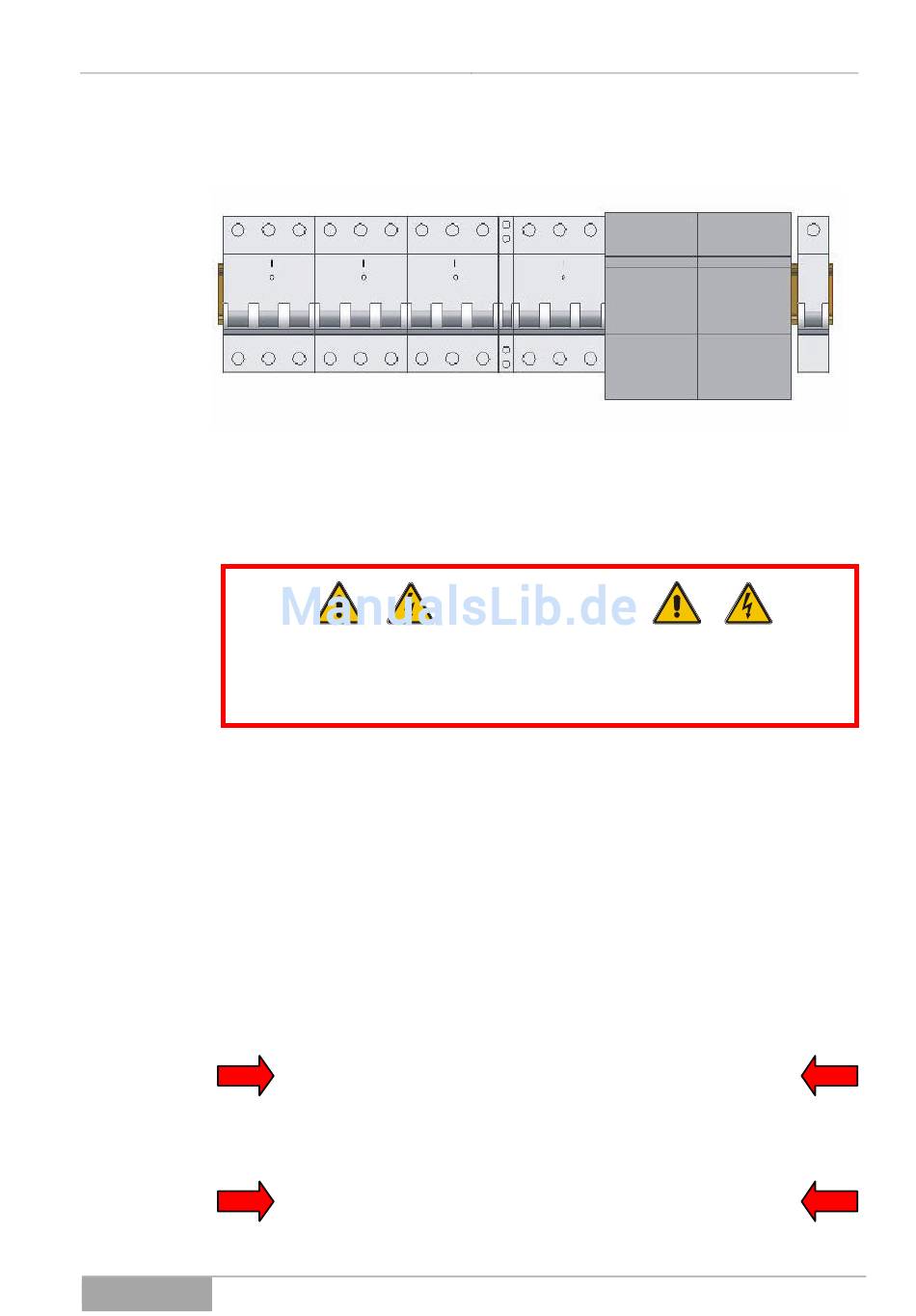

Abbildung 4.2 zeigt alle Schalter in AUS-Stellung.
INPUT
MAINS
4.3
Inbetriebnahme der USV
Hier wird beschrieben, wie die USV in den Normalbetrieb versetzt wird, nach-
dem das System zuvor vollständig stromlos war.
Zuvor müssen alle elektrischen Anschlüsse des Systems durch eine befugte
Person kontrolliert werden. Alle externen Leistungsschalter bleiben geschlos-
sen.
DT0431-E02
I1
I2
MANUAL
INPUT
RESERVE
BY-PASS
Alle im Folgenden beschriebenen Arbeitsschritte dürfen nur
durch einen geprüften Elektriker oder durch qualifiziertes
Personal ausgeführt werden.
Es ist darauf zu achten, dass der Schalter für den
MANUELLEN BYPASS I3 in der AUS-Stellung bleibt
(Abwärtsstellung) und mechanisch mit einem
Vorhängeschloss gesichert ist.
Es ist darauf zu achten, dass die Phasendrehrichtung
für die Netz- und Reserveleitungen korrekt ist.
Sie benötigen ein Rechtsdrehfeld.
Betriebsanleitung für die USV
I3
I4
OUTPUT
UPS
Abbildung 4.2
VORSICHT!
I5
I6
BATTERY
NEUTRAL
40
