Lcd-Bedienfeld; Zurück-Taste - Effekta Quasar II Betriebsanleitung

Quasar II - UPS 10÷40 kVA
3.2

LCD-Bedienfeld

1 MENU-TASTE
Zur Rückkehr zum vorherigen Menü oder zum Umschalten zum Hauptmenü
aus der Alarmanzeige
2 ZURÜCK-Taste
Zum Scrollen durch das Menü und das Untermenü. Gleichzeitiges Drücken
erzeugt einen ENTER-Befehl.
3 WEITER-Taste
Zum Scrollen durch das Menü und das Untermenü. Gleichzeitiges Drücken
erzeugt einen ENTER-Befehl.
4 ESC-TASTE
Zum Abschalten des Summers.
Während des normalen USV-Betriebes zeigt das Bedienfeld mittels einer Reihe
von Meldungen den Betriebsstatus der einzelnen Komponentenblöcke des
Systems an. Auf diese Weise wird der Bediener in Echtzeit (und mit einem
akustischen Signal) über Systemstörungen informiert.
DT0431-E02

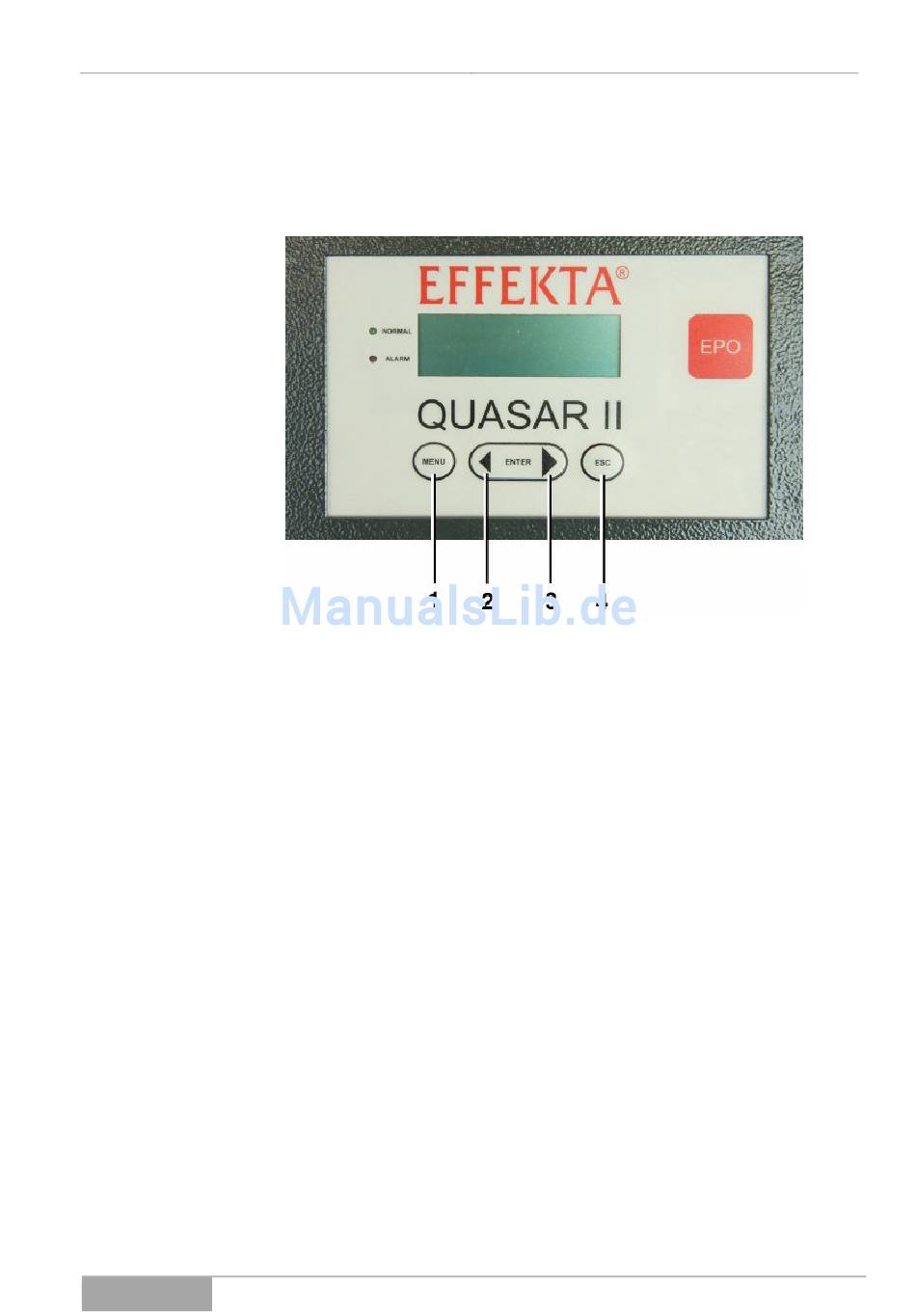

Abbildung 3.2
Bedienfeld
30
