Quasar II - UPS 10÷40 kVA
EMPFIEHLT ES SICH, EINEN GEEIGNETEN UMSCHALTKONTAKT
AUF DER EINGANGSSEITE AUSSERHALB DER USV ANZUBRINGEN,
UM SPANNUNGSRÜCKFLUSS ZU VERHINDERN (DIESE OPTION IST
IN DER MIZAR-BAUREIHE BEREITS VORHANDEN), WIE IN TABELLE
Erforderlichenfalls muss für die Alcor-Baureihe 20-25-30 kVA ein System zum
Schutz vor Spannungsrückfluss in der USV-Verteilertafel installiert werden, wie
im Schaubild 2.6b gezeigt (diese Option ist in der Mizar-Baureihe bereits vor-
handen).
A:
C:
B:
K3:
K1-K2: zusätzliche Relais an der Umschaltkontaktspulenversorgung
DISTRIBUTION PANEL
L1
L2
L3
NEUT
DT0431-E02
ZUSÄTZLICH ZUM LEISTUNGSSCHALTER UND ZUM SCHUTZ
2.6a/2.6b/2.6c UND DER FOLGENDEN ZEICHNUNG ANGEGEBEN.
allgemeiner Netzleistungsschalter
automatischer Schalter oder wenigstens eine Sicherung für das Netz
automatischer Schalter oder wenigstens eine Sicherung für das
Reservenetzwerk
Schaltschütz zum Schutz vor Rückflussspannung
A
B
C
Installationsanleitung
WARNUNG
K3
K1
K2

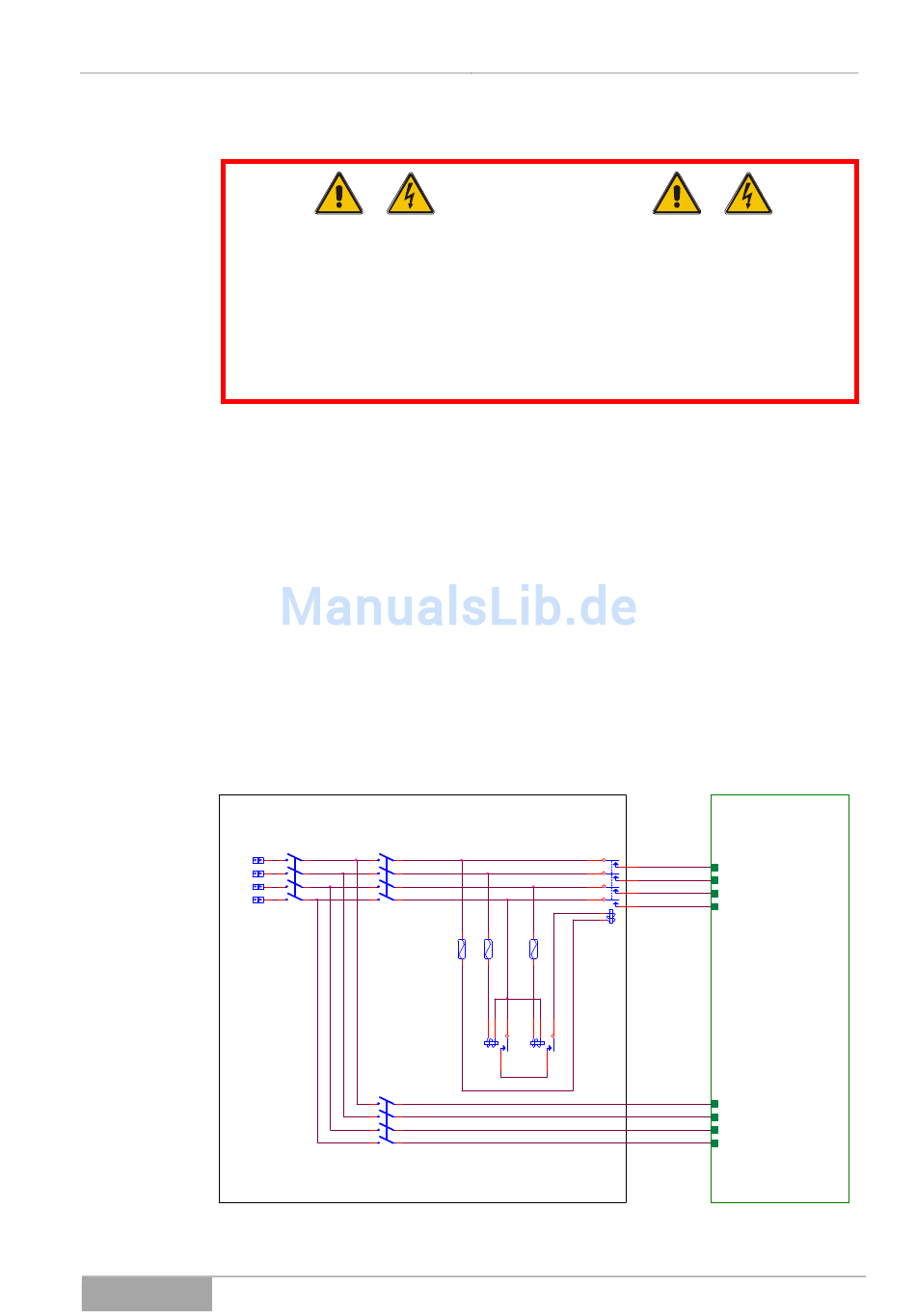

Abbildung 2.6b
UPS
L1-RESERVE
L2-RESERVE
L3-RESERVE
NEUTRAL
L1-MAINS
L2-MAINS
L3-MAINS
NEUTRAL
