Quasar II - UPS 10÷40 kVA
3.
Bedienfeld
3.1
Einleitung
Das Bedienfeld befindet sich oben auf der Vorderseite der USV. Es dient der
einfachen Überprüfung des allgemeinen Status der USV, der Batterien und der
zugehörigen Alarme.
Das Feld enthält eine LCD, die Betriebsstatus, Messwerte und Alarme der USV
anzeigt, sowie die rote Notabschalttaste links oben auf dem Bedienfeld. Das
LCD zeigt Textmeldungen und Betriebsparameter auf 4 Zeilen mit 20 Zeichen
je Zeile an. Die Anzeige ist in sechs Mehrebenen-Menüs organisiert, die mittels
der Membrantasten unterhalb des LCD angewählt werden können.
Auf der linken Seite der Anzeige befinden sich zwei LEDs: eine grüne
("NORMAL") und eine rote ("ALARM").
Die Funktionen der LEDs sind in Tabelle 3.1 beschrieben.
GRÜNE LED
ROTE LED
DT0431-E02
STATUS
USV OK

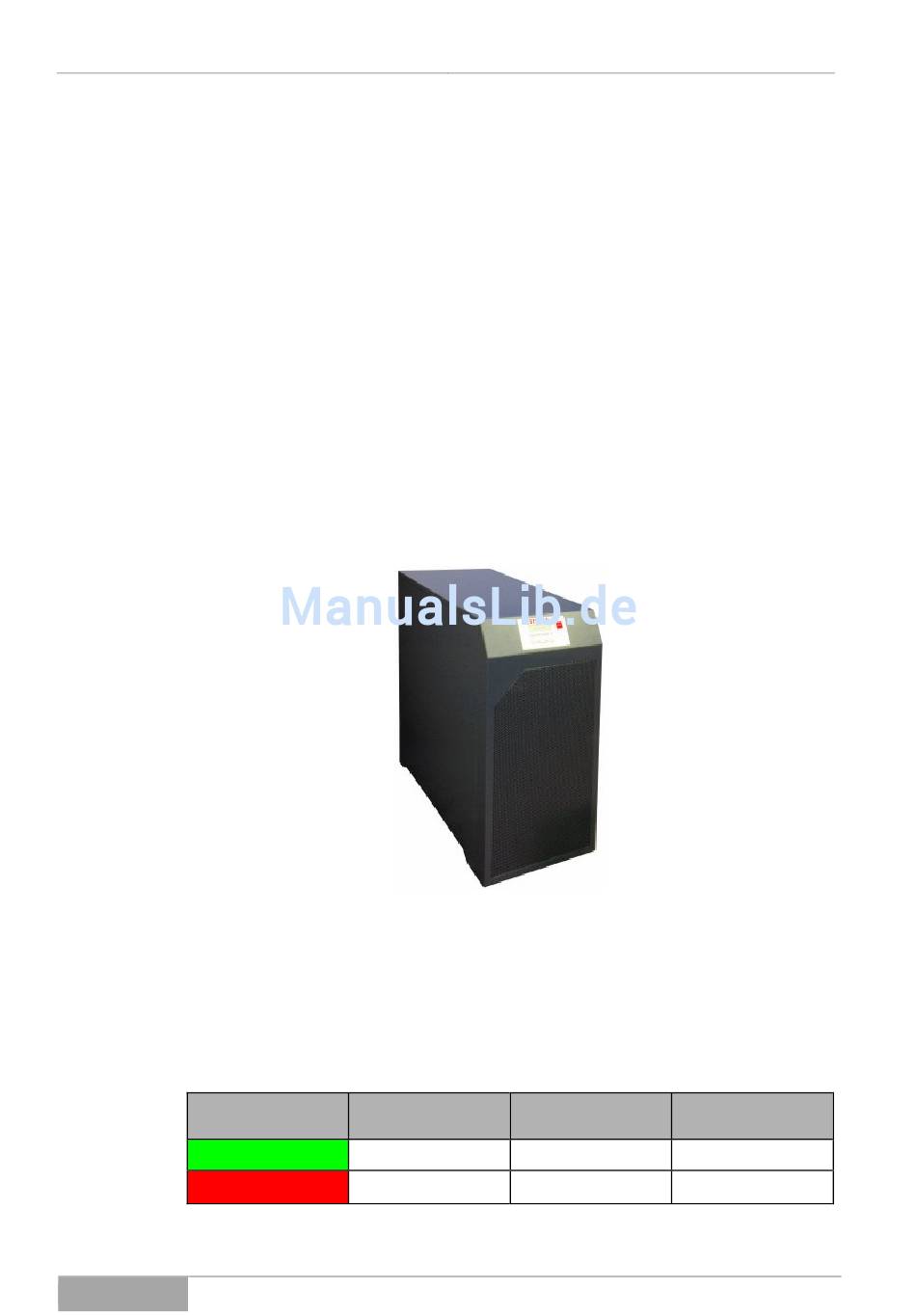

Abbildung 3.1
Alarmzustand
Ein
Aus
Aus
Ein
Tabelle 3.1
Bedienfeld
Alarm quittiert
Ein
Blinkt
29
