Funktionsprinzip

Die hier beschriebene USV ist eine Online-USV-Anlage mit Doppelumwand-
lung und automatischem Bypass gemäß der europäischen Norm EN62040-1-2.
Diese USV führt kontinuierlich und unterbrechungsfrei eine doppelte Umwand-
lung der Eingangsspannung aus.
Da keine direkte Verbindung zwischen Netz und Last vorhanden ist, werden
keinerlei Spannungs- und Frequenzstörungen übertragen. Die doppelte Um-
wandlung garantiert, dass die Ausgangsenergie immer einwandfrei geregelt ist
und die richtigen Spannungs- und Frequenzwerte aufweist. Damit eignet sich
diese USV ideal für den Betrieb professioneller Anlagen.
Wenn die Eingangsspannung sich außerhalb der zulässigen Toleranzen befin-
det oder – was noch häufiger ist – gar nicht vorhanden ist, so wird die Last mit
umgewandelter Energie aus der Batterie gespeist.
Das System ist mit einem automatischen Bypass ausgestattet. Bei Ausfall oder
Überlast der USV schaltet der Bypass die Last über eine Reserveleitung direkt
auf Netzversorgung um und stellt so unterbrechungsfrei wieder normale Be-
triebsbedingungen her. Siehe Abbildung 1.3.1.

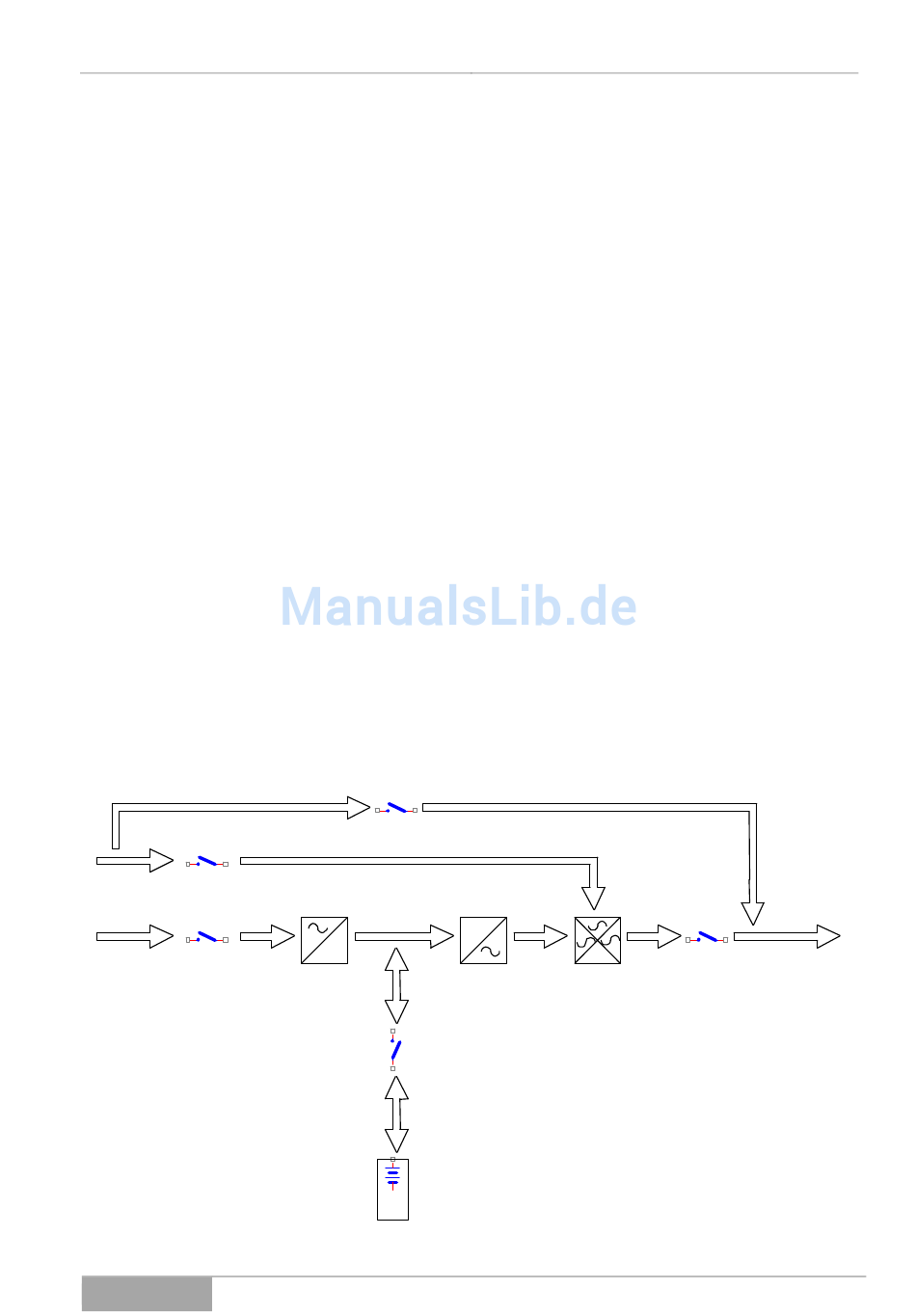

1.3.1 USV-Blockschaubild
