Quasar II - UPS 10÷40 kVA
Alle Anschlüsse befinden sich auf der Rückseite und sind nach dem Ab-
nehmen der Abdeckung zugänglich, wie in Abbildung 2.4b gezeigt.

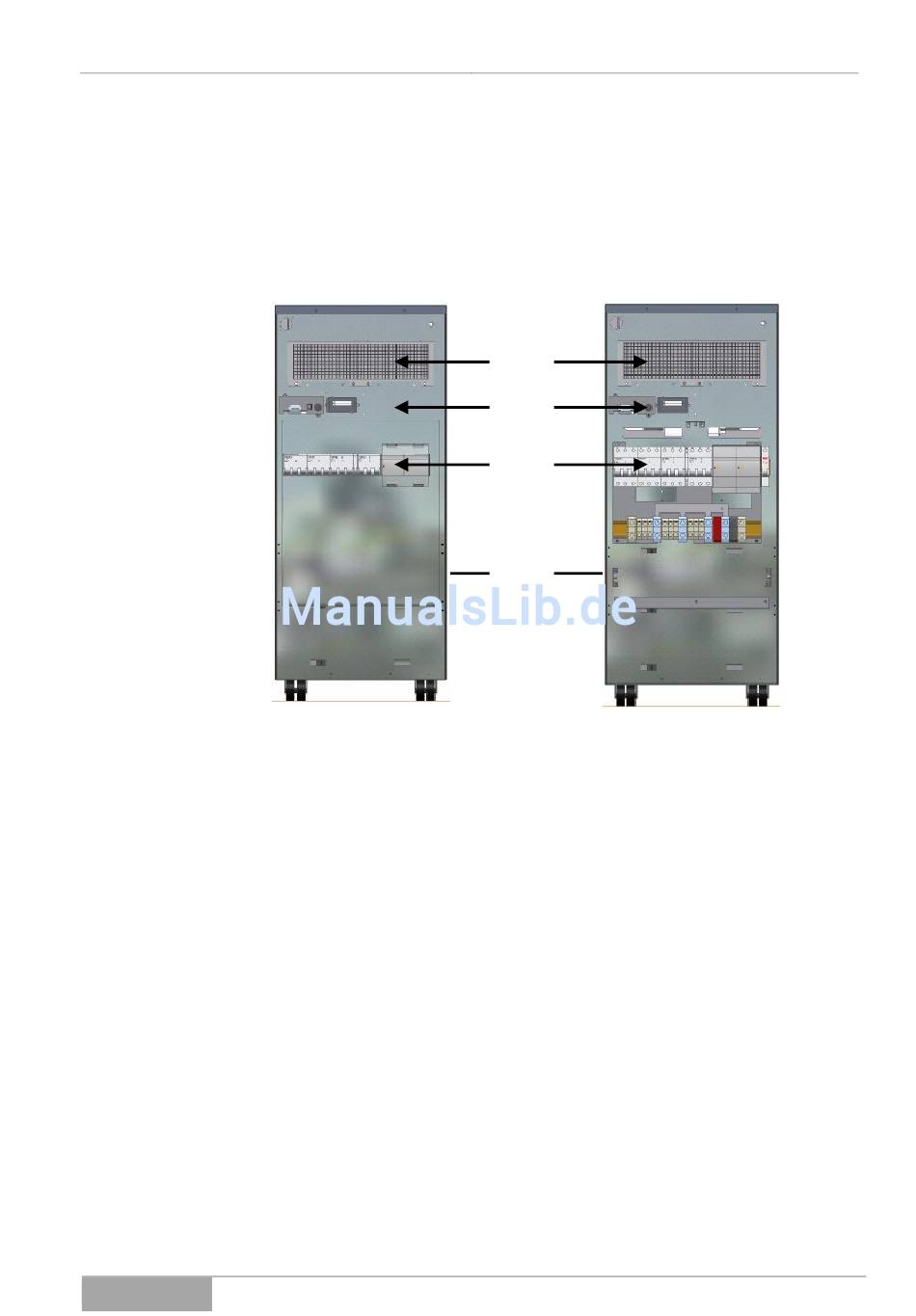

Abbildung 2.4b zeigt die Abdeckung und die äußeren Anschlüsse.
Der Kabeleingang befindet sich an der Unterseite der Rückwand und ist nach
dem Abnehmen der Metallabdeckung zugänglich (Abbildung 2.4b).
Die Kabelanschlüsse entsprechend der USV-Konfiguration und sind in Abbil-
dung 2.6 c/d/e gezeigt.
DT0431-E02
1 Schutzgitter Luftaustritt
2 Steckplatz Kommunikationskarte
3 Sicherungen
4 Metallabdeckung
Installationsanleitung
1
2
3
4
Abbildung 2.4b
