Effekta Quasar II Betriebsanleitung Seite 25

Quasar II - UPS 10÷40 kVA
Ein oder mehrere Fern-Notabschalttasten (Kapitel 2.7.4) können über die an-
deren zwei Kontakte (CN1) verbunden werden.
Und schließlich ist es möglich, das System über einen DB9 (CN3)-Verbinder
mit einem PC zu verbinden und eine spezielle Software zu verwenden (Kapitel
2.7.3).
Batterie entladen
Kein Netzstrom
vorhanden
Last auf Reserve
Inverter aktiv
DT0431-E02

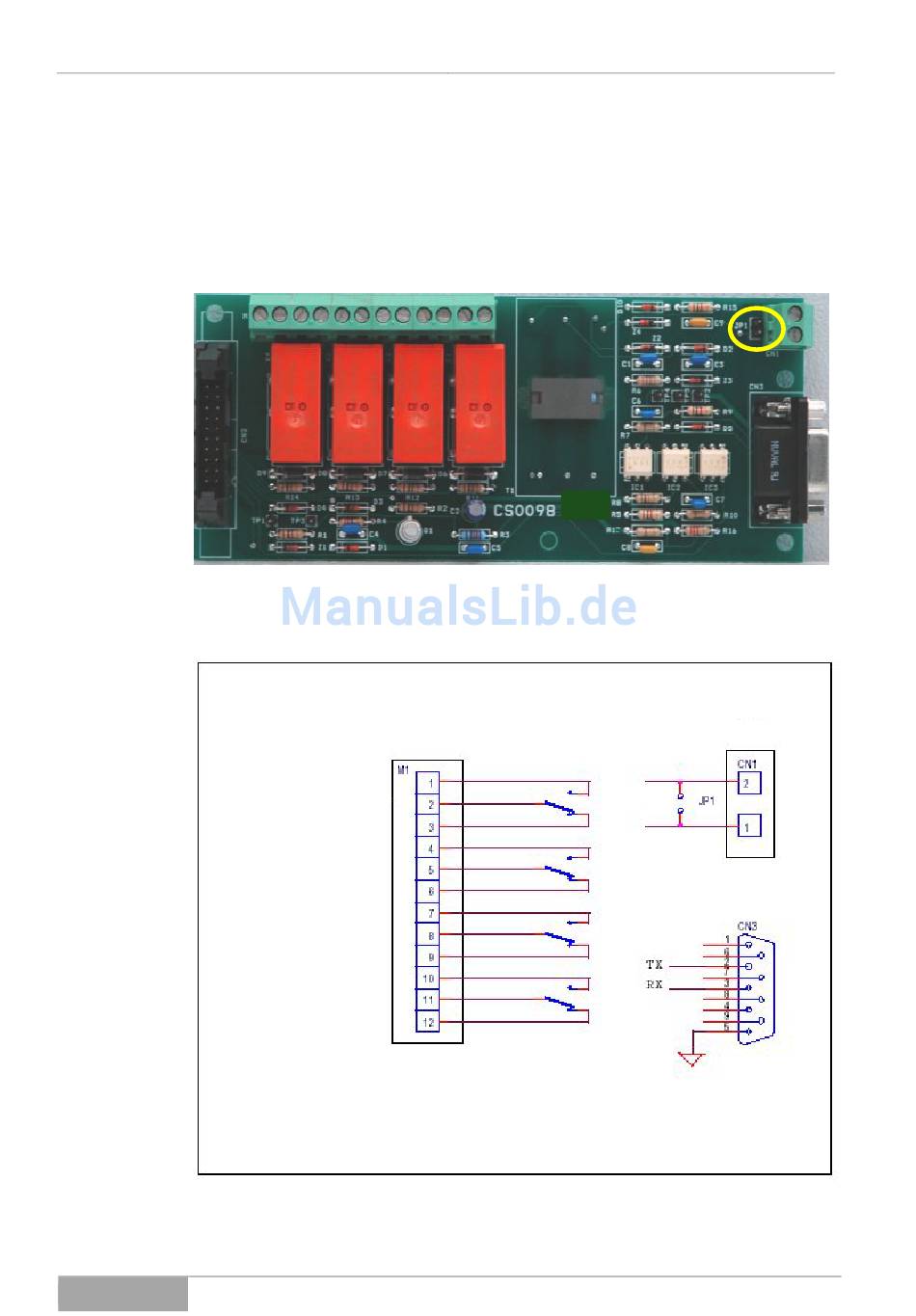

Abbildung 2.7.1a
Circuit diagram CS0098
Abbildung 2.7.1b
Installationsanleitung
Notabschaltung /EPO
25
