Quasar II - UPS 10÷40 kVA
GND L1 L2 L3 N

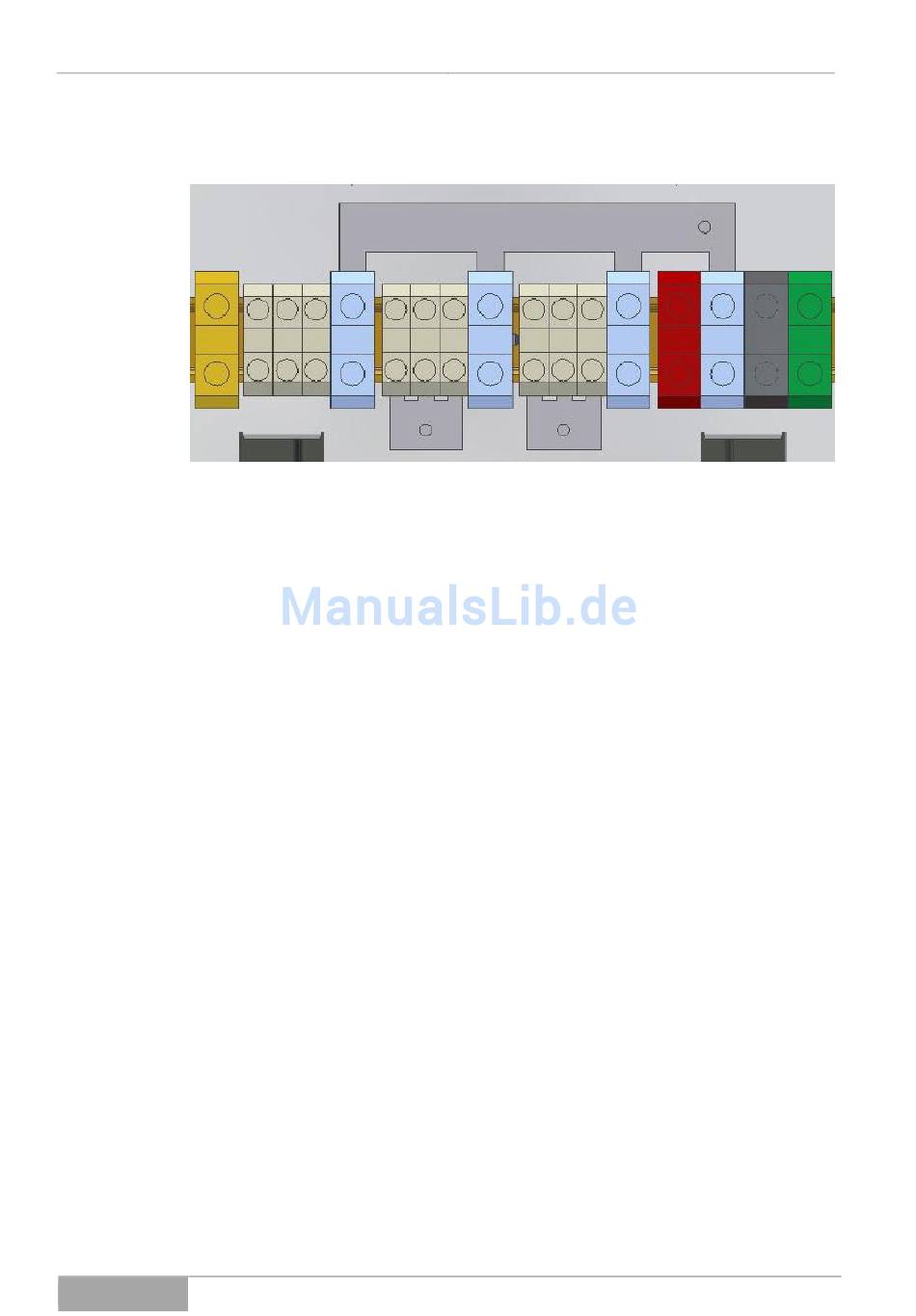

Abbildung 2.6e2:
USV-Anschlussklemmblock in Dreiphasen/Einphasen-Konfiguration (Eingang
und Reserve getrennt).
Abbildung 2.6 c/d/e1/e2: Schaubilder der USV-Anschlussklemmblöcke für
Anschlussdrähte
Wenn nicht erforderlich, wird die USV mit paralleler Netz- und Reserveleitung
geliefert (Abbildung 2.6c). Sie können durch Herausnehmen der Anschluss-
schienen getrennt werden.
Vor dem Anschließen der USV ist zu überprüfen:
- dass die Netzspannung und -frequenz den Angaben auf dem Typenschild-
aufkleber auf der Rückseite der USV entsprechen (Eingangsspannung,
Betriebsfrequenz usw.) entsprechen;
- dass die Erdung des Systems in vollem Umfang den Anforderungen der
IEC-Standards oder der örtlichen Gesetze genügt.
Danach sind der USV 4-polige Leistungsschalter mit folgenden Spezifikationen
vor- und nachzuschalten:
- Nennleistung mindestens entsprechend der Angabe auf dem Typenschild
auf der Rückseite der USV (kVA);
- Spezifikationen gemäß den IEC-Standards oder örtlichen Gesetzen für
"Kurve C"-Leistungsschalter.
DT0431-E02
RÜCKSEITE DER USV
PHASE
EINGANG
EINGANG
NETZ
RESERVE
Installationsanleitung
N
PHASE
N
AUSGANG USV
Abbildung 2.6e2
+
N
-
GND
BATTERIE
