2.1 Aufbau und Bestandteile einer Solaris-Großanlage
2

Produktbeschreibung

1 Kaltwasser Anschlussleitung
2 Trinkwasser (warm) Verteilleitung
3 Edelstahl-Wellrohr Wärmetauscher für
Trinkwasser (warm)
4 Edelstahl-Wellrohr Wärmetauscher zum
Wärmeerzeuger (Speicherladung)
5 Tauchhülse für Speicher-,
Rücklauftemperaturfühler
6 Füllstandsanzeiger
7 Füll- und Entleerhahn
8 Solaris R3-Regelung
9 Solaris Rücklaufleitung (unten am Kollektor)
10 Solaris Kollektorfeld (bis zu 10 Kollektoren
pro Reihe)

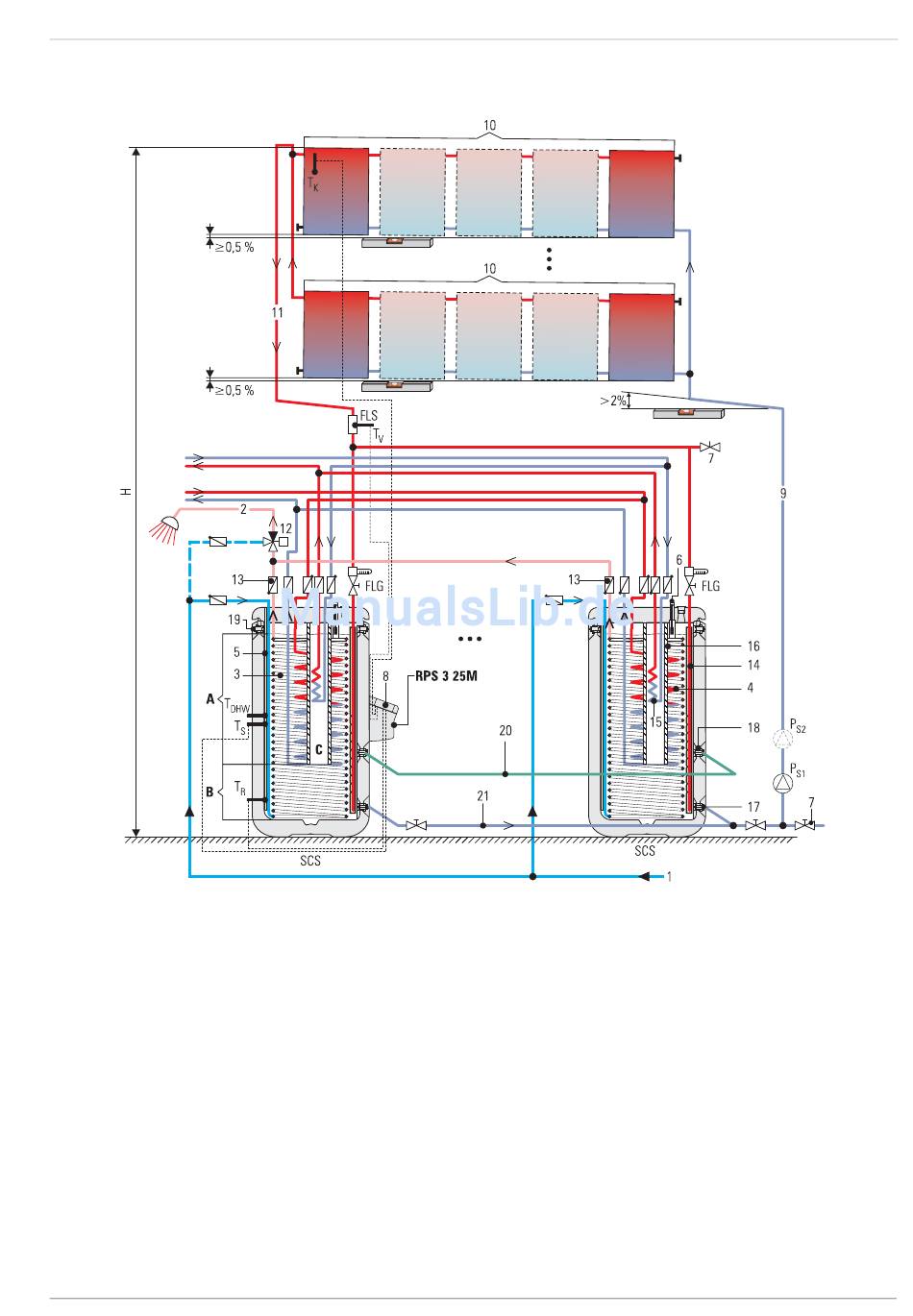

Bild 2-1 Standardaufbau einer ROTEX Solaris-Anlage (der wechselseitige Anschluss wird von ROTEX empfohlen)
FA ROTEX Solaris RPS3 25M - 03/2010
11 Solaris Vorlaufleitung (oben am Kollektor)
12 Thermisches Mischventil (Verbrühungsschutz
bauseits)
13 Schwerkraftbremse (Zubehör)
14 Solaris Vorlauf Schichtungsrohr
15 Edelstahl-Wellrohr Wärmetauscher zur
Heizungsunterstützung
16 Wärmedämmhülle für Edelstahl-Wellrohr
Wärmetauscher zur Heizungsunterstützung
17 Solaris Rücklaufanschluss (mit Ventileinsatz)
18 Anschluss Ausgleichsleitung (mit Ventileinsatz)
für Speichererweiterung
19 Anschluss Sicherheitsüberlauf
20 Ausgleichsleitung
21 Rücklauf-Verbindungsleitung
2 x Produktbeschreibung
A Brauchwasserzone
B Solarzone
C Heizungsunterstützungszone
T Solaris Rücklauftemperaturfühler
R
T Solaris Speichertemperaturfühler
S
T Solaris Kollektortemperaturfühler
K
T Solaris Vorlauftemperaturfühler
V
T Speichertemperaturfühler für
DHW
Wärmeerzeugerregelung
RPS3 25M
Regelungseinheit
FLG FlowGuard
FLS Solaris FlowSensor (Durchflussmessung)
PS1 Solar Betriebspumpe (bauseits)
PS2 Solar Druckerhöhungspumpe (bauseits optional)
