6. Verkabelung an der Klemmleiste der Regelungseinheit RPS3 25M:
– Betriebspumpe und optional Druckerhöhungspumpe anschließen.
– Stromversorgung für die Regelungseinheit anschließen.

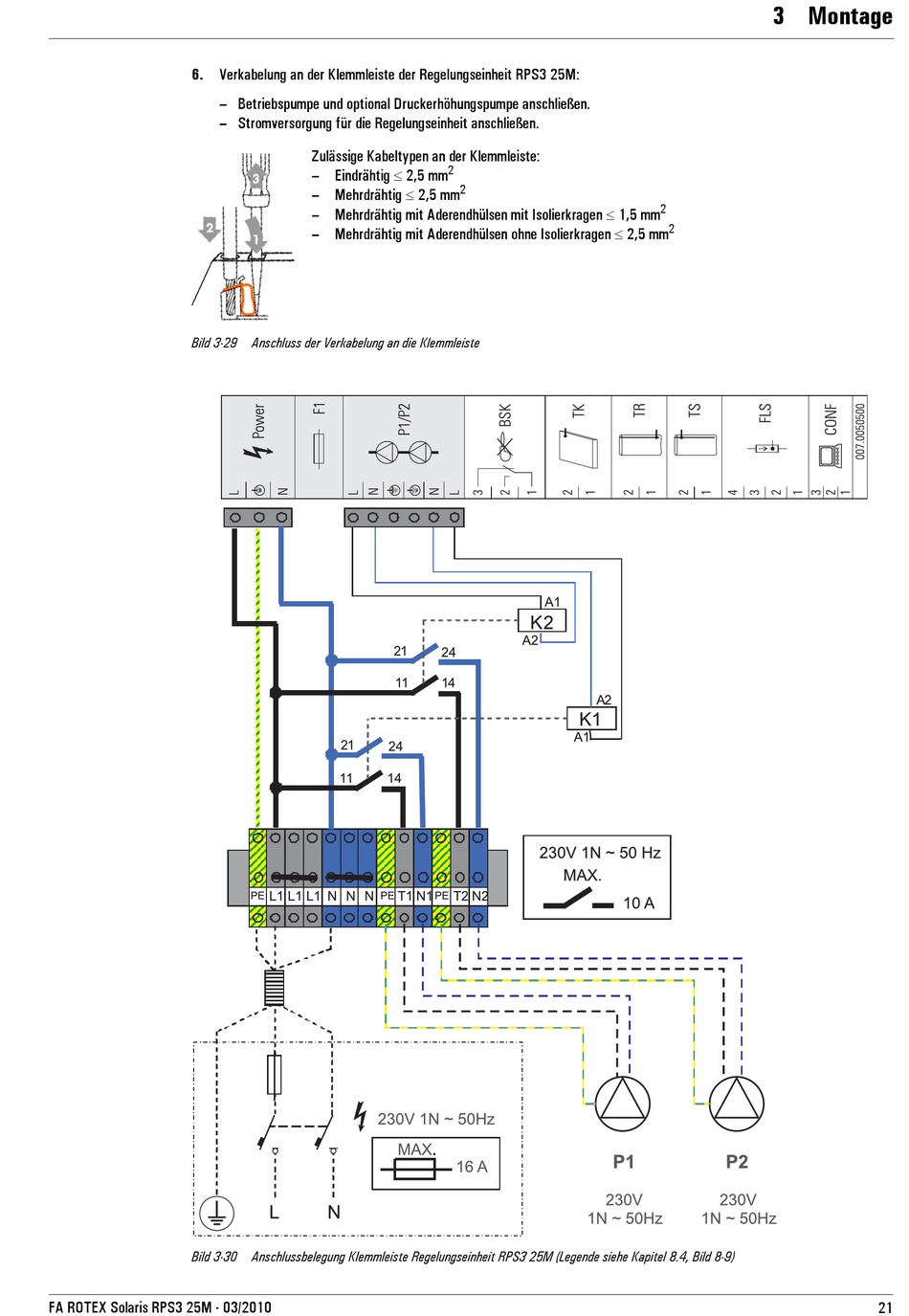

Bild 3-29 Anschluss der Verkabelung an die Klemmleiste
Bild 3-30 Anschlussbelegung Klemmleiste Regelungseinheit RPS3 25M (Legende siehe Kapitel 8.4, Bild 8-9)
FA ROTEX Solaris RPS3 25M - 03/2010
Zulässige Kabeltypen an der Klemmleiste:
2
– Eindrähtig  2,5 mm
2
– Mehrdrähtig  2,5 mm
– Mehrdrähtig mit Aderendhülsen mit Isolierkragen  1,5 mm
– Mehrdrähtig mit Aderendhülsen ohne Isolierkragen  2,5 mm
3 x Montage
2
2
21
