3.7 Temperaturfühler
1. Anlegefedern an beiden Fühlern (Rücklauffühler und Speicherfühler der Solaris R3-Regelung) umbiegen und ins Sondenrohr
einführen.
2. Rücklauffühler im Sondenrohr auf ca. 130 cm Einstecktiefe (Kabelbinder) ausrichten.
3. Speicherfühler im Sondenrohr auf ca. 70 cm Einstecktiefe (Kabelbinder) ausrichten.

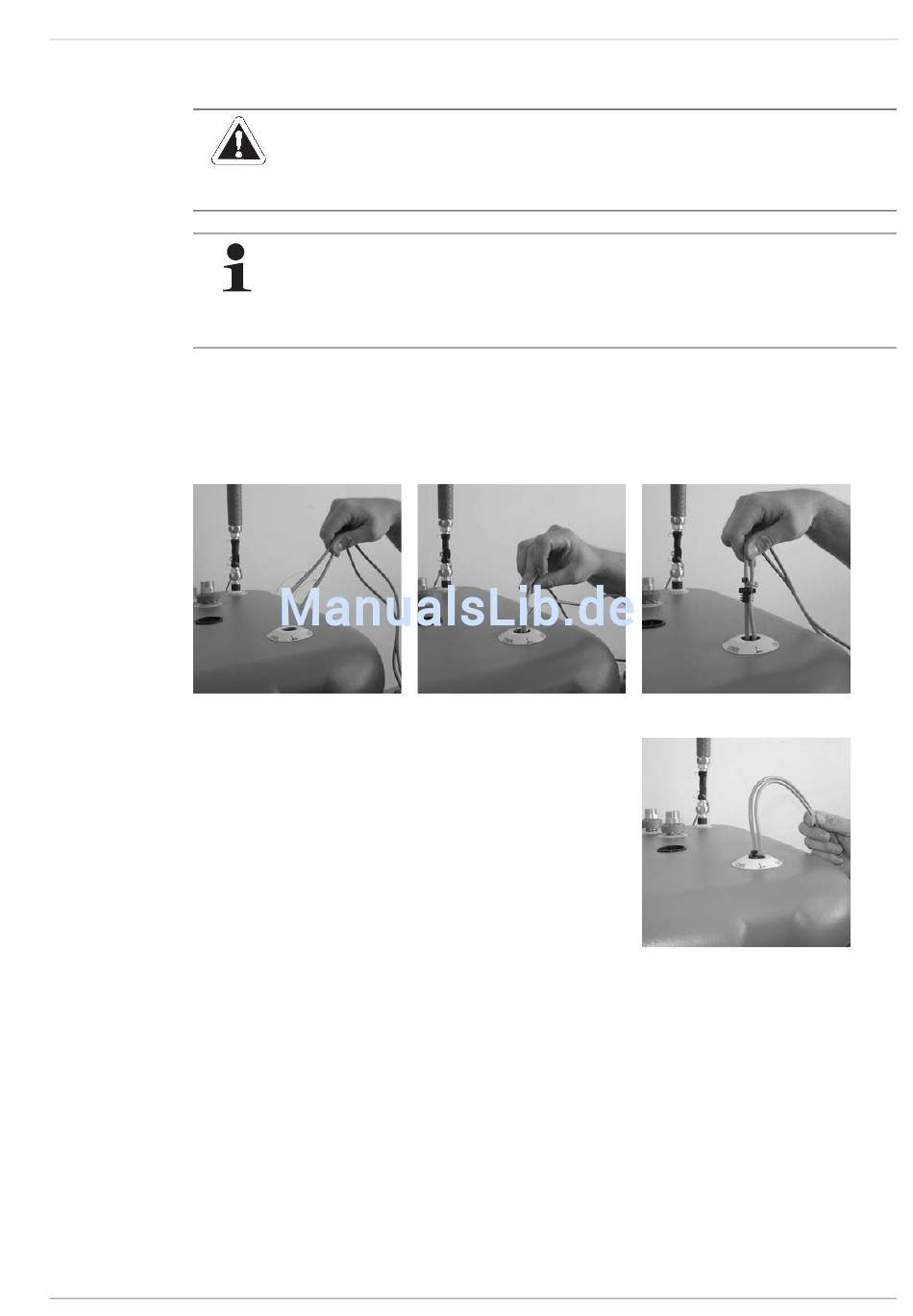

Bild 3-20 Arbeitsschritt 1
4. Stopfen in das Sondenrohr stecken und Kabel verlegen.
FA ROTEX Solaris RPS3 25M - 03/2010
VORSICHT!
Der Speichertemperaturfühler der Kesselregelung darf keinesfalls tiefer als 75 cm in die Fühlertauchhülse ein-
geführt werden. Ein zu tief eingeführter Speichertemperaturfühler kann zu einer Überhitzung der Warmwasser-
zone und zum "Steckenbleiben" der Kesselregelung in der Speicherladephase führen.
Beim Einsatz mehrerer Warmwasserspeicher und korrekter Anlagenauslegung ist es unerheblich in welchen
Warmwasserspeicher der Rücklauf- und der Speichertemperaturfühler der Regelungseinheit RPS3 25M einge-
baut werden.
Es ist darauf zu achten, dass die Fühlerleitungen problemlos zur Regelungseinheit RPS3 25M verlegt werden
können. Bei Bedarf können die Fühlerleitungen einfach verlängert werden.
Bild 3-21 Arbeitsschritt 2+3
3 x Montage
Bild 3-22 Arbeitsschritt 2+3
Bild 3-23 Arbeitsschritt 4
