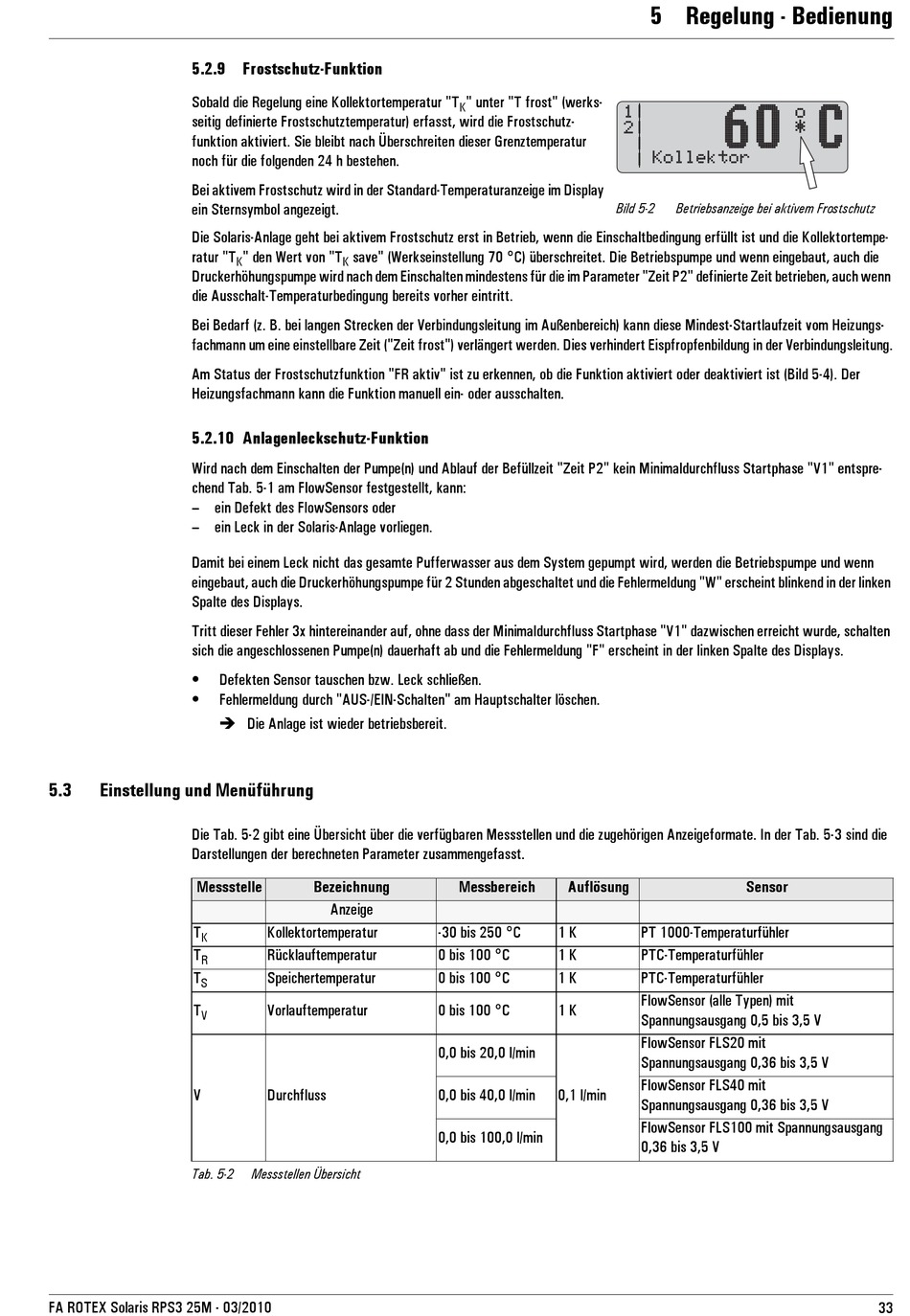

5.2.9 Frostschutz-Funktion

Sobald die Regelung eine Kollektortemperatur "T
seitig definierte Frostschutztemperatur) erfasst, wird die Frostschutz-
funktion aktiviert. Sie bleibt nach Überschreiten dieser Grenztemperatur
noch für die folgenden 24 h bestehen.
Bei aktivem Frostschutz wird in der Standard-Temperaturanzeige im Display
ein Sternsymbol angezeigt.
Die Solaris-Anlage geht bei aktivem Frostschutz erst in Betrieb, wenn die Einschaltbedingung erfüllt ist und die Kollektortempe-
ratur "T
Druckerhöhungspumpe wird nach dem Einschalten mindestens für die im Parameter "Zeit P2" definierte Zeit betrieben, auch wenn
die Ausschalt-Temperaturbedingung bereits vorher eintritt.
Bei Bedarf (z. B. bei langen Strecken der Verbindungsleitung im Außenbereich) kann diese Mindest-Startlaufzeit vom Heizungs-
fachmann um eine einstellbare Zeit ("Zeit frost") verlängert werden. Dies verhindert Eispfropfenbildung in der Verbindungsleitung.
Am Status der Frostschutzfunktion "FR aktiv" ist zu erkennen, ob die Funktion aktiviert oder deaktiviert ist (Bild 5-4). Der
Heizungsfachmann kann die Funktion manuell ein- oder ausschalten.

5.2.10 Anlagenleckschutz-Funktion

Wird nach dem Einschalten der Pumpe(n) und Ablauf der Befüllzeit "Zeit P2" kein Minimaldurchfluss Startphase "V1" entspre-
chend Tab. 5-1 am FlowSensor festgestellt, kann:
– ein Defekt des FlowSensors oder
– ein Leck in der Solaris-Anlage vorliegen.
Damit bei einem Leck nicht das gesamte Pufferwasser aus dem System gepumpt wird, werden die Betriebspumpe und wenn
eingebaut, auch die Druckerhöhungspumpe für 2 Stunden abgeschaltet und die Fehlermeldung "W" erscheint blinkend in der linken
Spalte des Displays.
Tritt dieser Fehler 3x hintereinander auf, ohne dass der Minimaldurchfluss Startphase "V1" dazwischen erreicht wurde, schalten
sich die angeschlossenen Pumpe(n) dauerhaft ab und die Fehlermeldung "F" erscheint in der linken Spalte des Displays.
• Defekten Sensor tauschen bzw. Leck schließen.
• Fehlermeldung durch "AUS-/EIN-Schalten" am Hauptschalter löschen.
 Die Anlage ist wieder betriebsbereit.
5.3 Einstellung und Menüführung
Die Tab. 5-2 gibt eine Übersicht über die verfügbaren Messstellen und die zugehörigen Anzeigeformate. In der Tab. 5-3 sind die
Darstellungen der berechneten Parameter zusammengefasst.
Messstelle
T
K
T
R
T
S
T
V
V
Tab. 5-2
FA ROTEX Solaris RPS3 25M - 03/2010
" den Wert von "T save" (Werkseinstellung 70 °C) überschreitet. Die Betriebspumpe und wenn eingebaut, auch die
K K
Bezeichnung
Anzeige
Kollektortemperatur
Rücklauftemperatur
Speichertemperatur
Vorlauftemperatur
Durchfluss
Messstellen Übersicht
" unter "T frost" (werks-
K

Messbereich

Auflösung
-30 bis 250 °C 1 K
0 bis 100 °C 1 K
0 bis 100 °C 1 K
0 bis 100 °C 1 K
0,0 bis 20,0 l/min
0,0 bis 40,0 l/min 0,1 l/min
0,0 bis 100,0 l/min
5 x Regelung - Bedienung
Bild 5-2 Betriebsanzeige bei aktivem Frostschutz
Sensor
PT 1000-Temperaturfühler
PTC-Temperaturfühler
PTC-Temperaturfühler
FlowSensor (alle Typen) mit
Spannungsausgang 0,5 bis 3,5 V
FlowSensor FLS20 mit
Spannungsausgang 0,36 bis 3,5 V
FlowSensor FLS40 mit
Spannungsausgang 0,36 bis 3,5 V
FlowSensor FLS100 mit Spannungsausgang
0,36 bis 3,5 V
33
