Anschlussbelegung - Rotex Solaris RPS3 25M Bedienungs- Und Installationsanleitung

8.4

Anschlussbelegung

BSK Brennersperrkontakt
CONF Programmierbuchse für
Softwareupdate
FLS FlowSensor

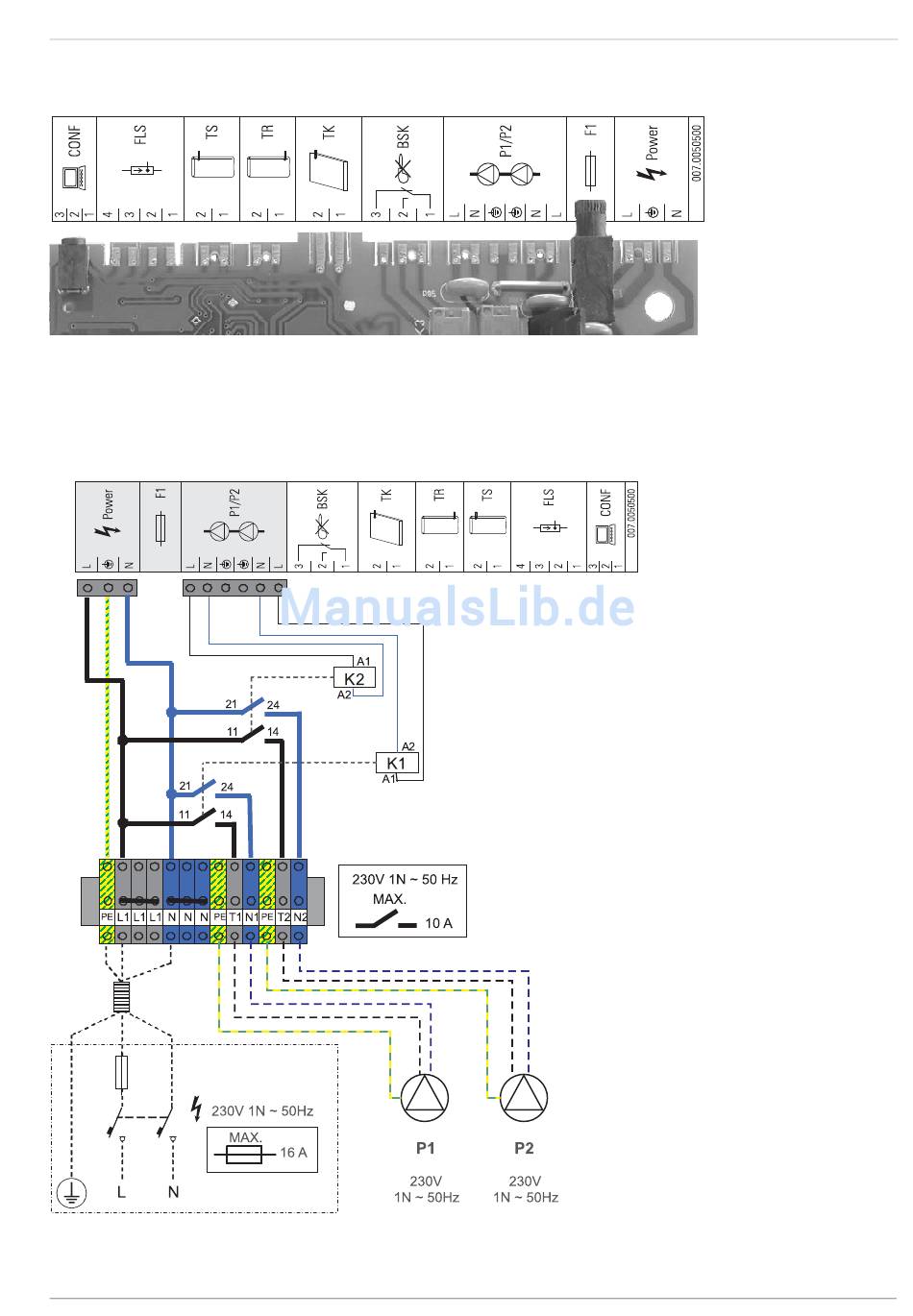

Bild 8-8 Anschlussbelegung Regelungsplatine
Bild 8-9 Anschlussbelegung Klemmleiste
FA ROTEX Solaris RPS3 25M - 03/2010
F1 Sicherung
TK Kollektortemperaturfühler
TR Rücklauftemperaturfühler
TS Speichertemperaturfühler
8 x Technische Daten
P1 Betriebspumpe
P2 Optionale
Druckerhöhungspumpe
Power Netzzuleitung
BSK Brennersperrkontakt
CONF Programmierbuchse für
Softwareupdate
F1 Sicherung
FLS FlowSensor
K1 Schaltschütz Betriebspumpe
K2 Schaltschütz Druckerhöhungspumpe
L1 Phase Netzanschluss
N Nulleiter Netzanschluss
N1/N2 Nulleiter Betriebspumpe/
Druckerhöhungspumpe
T1 Geschaltete Phase Betriebspumpe
T2 Geschaltete Phase
Druckerhöhungspumpe
P1 Betriebspumpe
P2 Optionale Druckerhöhungspumpe
PE Erdung
Power Netzzuleitung
TS Speichertemperaturfühler
TR Rücklauftemperaturfühler
TK Kollektortemperaturfühler
57
