3 x Montage
1. Dichtung (b) in den Vorlaufanschluss (a) einlegen (siehe
Bild 3-17).
2. FlowGuard (c) ansetzen und festschrauben.
3. Dichtung (e) einlegen und Steckfitting (f) an den Eingang
des FlowGuards montieren.
4. Vorbereitetes Vorlaufrohr (g) in den Steckfitting (f)
Ø 15 mm einstecken.
FlowSensor
Der als Zubehör erhältliche Solaris FlowSensor FLS 100 (Bild 3-18,
Messeinrichtung, die gleichzeitig die Durchflussmenge im Kollektorfeld, sowie die Vorlauf-
temperatur erfasst. Der Messbereich liegt zwischen 5 und 100 l/min (Durchflussmenge)
und 0 bis 120 °C (Vorlauftemperatur). Die Messwerte werden an der Solaris R3-Regelung
angezeigt. Alternativ dazu sind FlowSensoren mit geringeren Messbereichen erhältlich.
Der FlowSensor ist optional. Mit eingebautem FlowSensor ist eine wesentlich bessere
Funktionsüberwachung und Funktions-sicherheit gewährleistet, sowie die Wärmeertrags-
zählung durch die Regelungseinheit RPS3 25M möglich.
Der FlowSensor muss in die bauseits zu erstellende Solar-Vorlaufleitung eingebaut werden.
Bei Einsatz mehrerer Warmwasserspeicher erfolgt der Einbau in die gemeinsame Vorlauf-
leitung.
1. Dichtung (b) in speicherseitige Verschraubung 1" (a) einlegen (siehe Bild 3-19).
2. FlowSensor (c) einschrauben.
3. Dichtung (d) in den Eingang des FlowSensors (c) einlegen.
4. Kollektorseitige Verschraubung 1" (e) der gemeinsamen Vorlaufleitung auf den
FlowSensor (c) schrauben.
Bei 15 mm Kupferleitung oder VA 15 Solar-Leitung kann das Steckfitting aus
Anschlussset CON VA 25M (
5. Kabel des FlowSensors (f) zwischen FlowSensor (c) und der Solaris R3-Regelung
verlegen.
6. Kabel des FlowSensors (f) am FlowSensor (c) und am Platinenrand der Solaris R3-
Regelung, an der Position FLS (4-polig, siehe Bild 3-24) aufstecken.
18
Die Montageposition des FlowSensors und der Regelungseinheit RPS3 25M sollten so gewählt werden, dass
das 3 m lange Anschlusskabel problemlos, ohne Verlängerung verlegt werden kann.
16 01 14) verwendet werden.

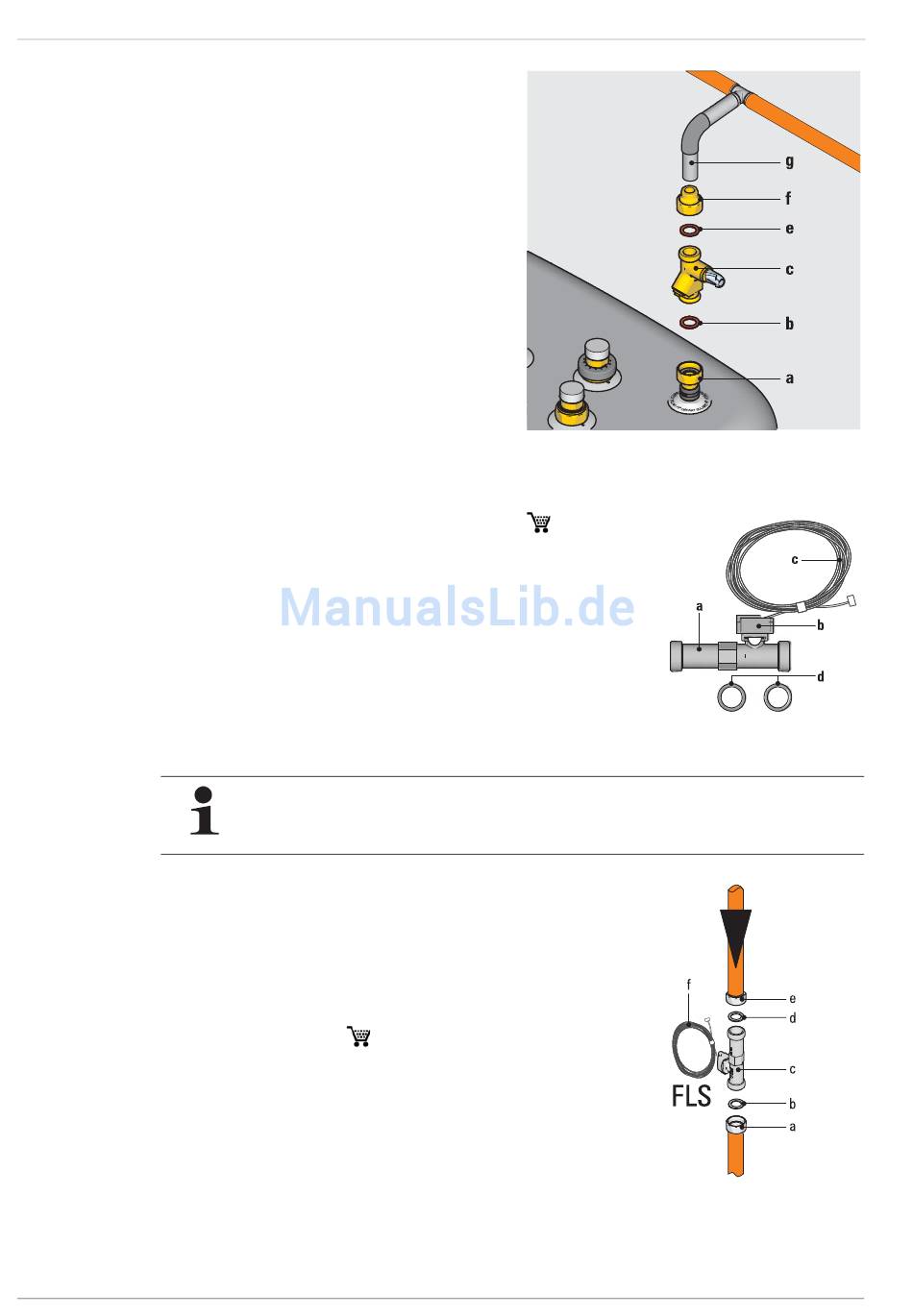

Bild 3-17 Montage FlowGuard
16 41 03) ist eine
Bild 3-18 FlowSensor FLS
Bild 3-19 Montage FlowSensor FLS
FA ROTEX Solaris RPS3 25M - 03/2010
ausgeliefert mit 3 m Kabel
