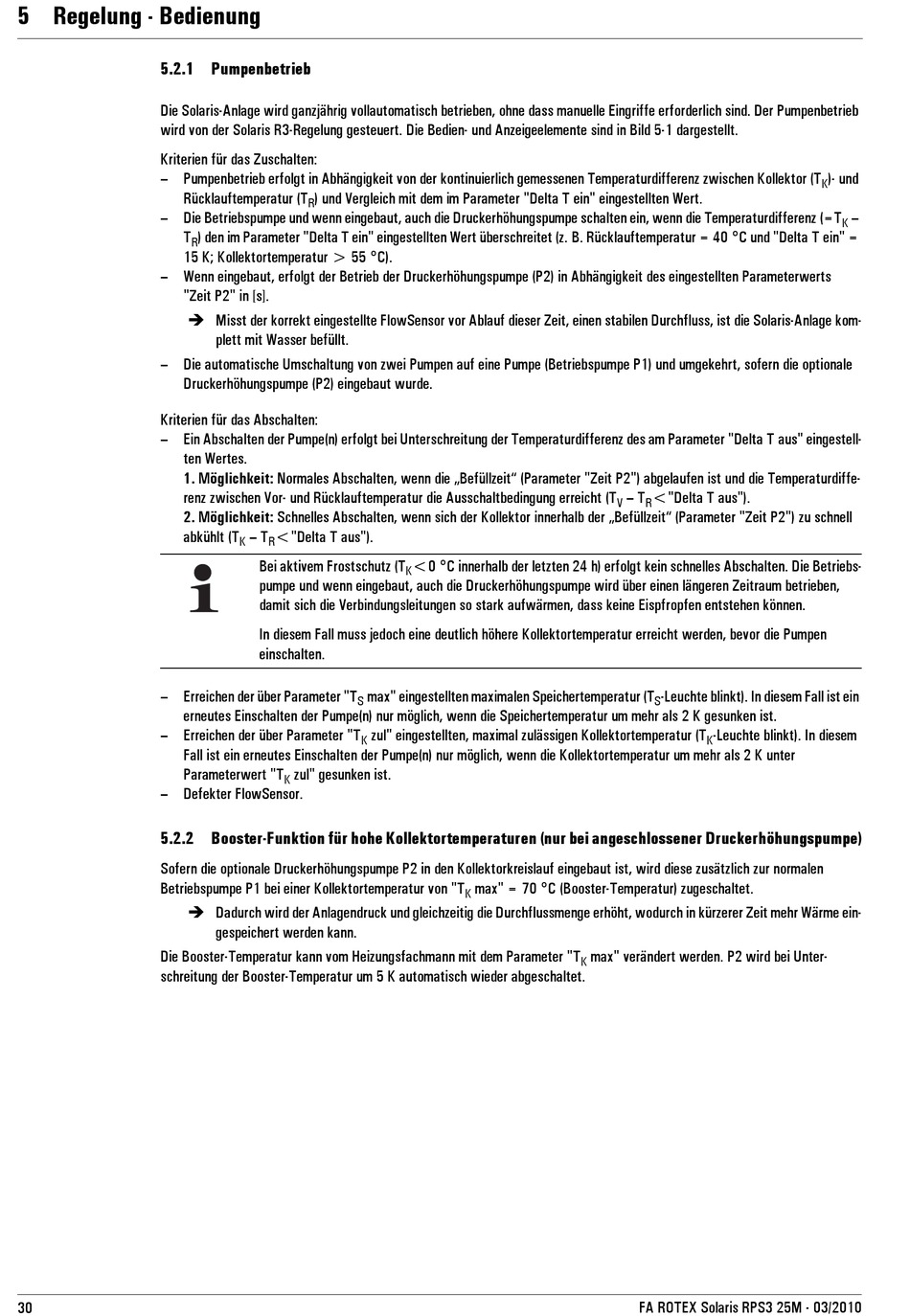

5.2.1 Pumpenbetrieb

Die Solaris-Anlage wird ganzjährig vollautomatisch betrieben, ohne dass manuelle Eingriffe erforderlich sind. Der Pumpenbetrieb
wird von der Solaris R3-Regelung gesteuert. Die Bedien- und Anzeigeelemente sind in Bild 5-1 dargestellt.
Kriterien für das Zuschalten:
– Pumpenbetrieb erfolgt in Abhängigkeit von der kontinuierlich gemessenen Temperaturdifferenz zwischen Kollektor (T
Rücklauftemperatur (T
– Die Betriebspumpe und wenn eingebaut, auch die Druckerhöhungspumpe schalten ein, wenn die Temperaturdifferenz (=T
T
15 K; Kollektortemperatur > 55 °C).
– Wenn eingebaut, erfolgt der Betrieb der Druckerhöhungspumpe (P2) in Abhängigkeit des eingestellten Parameterwerts
"Zeit P2" in [s].
 Misst der korrekt eingestellte FlowSensor vor Ablauf dieser Zeit, einen stabilen Durchfluss, ist die Solaris-Anlage kom-
– Die automatische Umschaltung von zwei Pumpen auf eine Pumpe (Betriebspumpe P1) und umgekehrt, sofern die optionale
Druckerhöhungspumpe (P2) eingebaut wurde.
Kriterien für das Abschalten:
– Ein Abschalten der Pumpe(n) erfolgt bei Unterschreitung der Temperaturdifferenz des am Parameter "Delta T aus" eingestell-
ten Wertes.
1. Möglichkeit: Normales Abschalten, wenn die „Befüllzeit" (Parameter "Zeit P2") abgelaufen ist und die Temperaturdiffe-
renz zwischen Vor- und Rücklauftemperatur die Ausschaltbedingung erreicht (T
2. Möglichkeit: Schnelles Abschalten, wenn sich der Kollektor innerhalb der „Befüllzeit" (Parameter "Zeit P2") zu schnell
abkühlt (T
– Erreichen der über Parameter "T
erneutes Einschalten der Pumpe(n) nur möglich, wenn die Speichertemperatur um mehr als 2 K gesunken ist.
– Erreichen der über Parameter "T
Fall ist ein erneutes Einschalten der Pumpe(n) nur möglich, wenn die Kollektortemperatur um mehr als 2 K unter
Parameterwert "T
– Defekter FlowSensor.
5.2.2 Booster-Funktion für hohe Kollektortemperaturen (nur bei angeschlossener Druckerhöhungspumpe)
Sofern die optionale Druckerhöhungspumpe P2 in den Kollektorkreislauf eingebaut ist, wird diese zusätzlich zur normalen
Betriebspumpe P1 bei einer Kollektortemperatur von "T
 Dadurch wird der Anlagendruck und gleichzeitig die Durchflussmenge erhöht, wodurch in kürzerer Zeit mehr Wärme ein-
Die Booster-Temperatur kann vom Heizungsfachmann mit dem Parameter "T
schreitung der Booster-Temperatur um 5 K automatisch wieder abgeschaltet.
