2 x Produktbeschreibung

2.3.2 Durchflussmesser und Einregulierventil

FlowSensor FLS100
16 41 03
Zur Messung der Durchflussmenge (5 - 100 l/min) und der Vorlauf-
temperatur.
Bestehend aus:
– Messstrecke (a)
– Sensor (b)
– 3 m Anschlusskabel (c).
– 2x Dichtungen (d).
Optional bestellbar (siehe Kapitel 5.2.6 „Solaris FlowSensor"):
– FlowSensor FLS20 (1,5 - 20 l/min).
– FlowSensor FLS40 (2,5 - 40 l/min).
FlowGuard FLG
16 41 02
Zur Einstellung und Anzeige der Durchflussmenge von 2 - 16 l/min.
Bestehend aus:
– FlowGuard FLG (a).
– 2x Dichtungen (b).

2.3.3 Verbindungsleitungen und Erweiterungssets

Anschlussset CON X20 25M
16 42 32
Zum Anschluss eines Kollektorfelds (V21P, V26P, H26P) an die
bauseitigen starren Kupfer-Verbindungsleitungen bei Verwendung
der Dachdurchführungspakete RCAP, RCRP, RCIP, RCFP.
Bestehend aus:
– Kupplungs-Steckfitting für Rücklaufleitung mit Ø 28 mm (a).
– Kupplungs-Steckfitting für Vorlaufleitung mit Ø 15 mm (b).
– 2 m Vorlaufleitung VA 15 Solar (c).
– 2 m Rücklaufleitung VA 18 Solar (d).
Anschlussset CON RA 25M
16 01 13
Zum Rücklaufanschluss eines Sanicube Solaris- oder HybridCube-
Warmwasserspeichers an die bauseitige Kupfer-Pumpenanschluss-
leitung.
Bestehend aus:
– Anschluss-T-Stück (a).
– Verbindungsleitung mit Kugelhahn und Anschlussfitting auf
Ø 28 mm Rohrleitungsdurchmesser (b).
– Verschlusstopfen mit Klemmbügel (c).
10

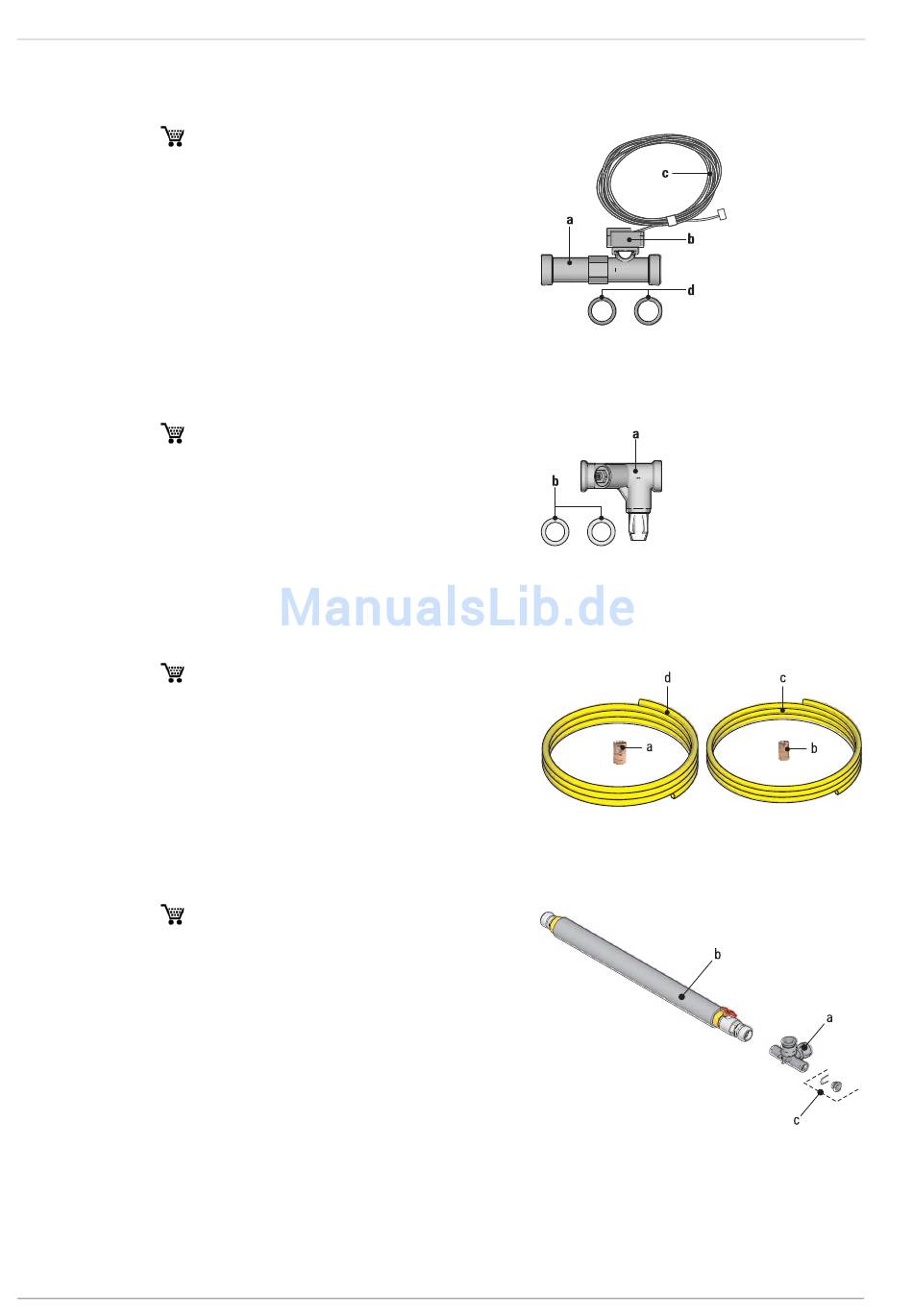

Bild 2-3 FlowSensor FLS100 (optional)
Bild 2-4 FlowGuard FLG
Bild 2-5 CON X20 25M (optional)
Bild 2-6 CON RA 25M (optional)
FA ROTEX Solaris RPS3 25M - 03/2010
