4. Verschlussstopfen aus Anschlussset CON RA 25M in den freien Anschluss des
T-Stücks am letzten Erweiterungsspeicher einer Reihe einstecken und mit dem
Haltebügel sichern.
5. Ausgleichsleitungen AGL (
Verbindung jedes weiteren Warmwasserspeichers (max. 4 Warmwasserspeicher pro Reihe) in einer Reihe, montieren.
6. Betriebspumpe und ggf. optionale Druckerhöhungspumpe in der Nähe des Rücklaufanschlusses montieren (Pumpen,
Verrohrung und Montagematerial sind bauseits zu erbringen).
Die Betriebspumpe und die optionale Druckerhöhungspumpe müssen ausreichend dimensioniert sein, um den Soll-Durchfluss
im Kollektorkreislauf zu gewährleisten (siehe Abschnitt 3.2, Bild 3-4).
7. Verrohrung zwischen Betriebspumpe und freiem Steckfitting der Rücklaufanschlussleitung aus Anschlussset CON RA 25M
herstellen. Die Verbindungsleitung zwischen Betriebspumpe Warmwasserspeicher ist vorzugsweise aus Kupferrohr Ø 28 mm
herzustellen.
Zur Befüllung und Entleerung des Solarsystems einen KFE-Hahn in die Verrohrung einbauen.
8. Betriebspumpe bzw. optionale Druckerhöhungspumpe an die Rücklaufverrohrung des Kollektorfelds anschließen.
9. FlowGuard FLG (
10. Steckfitting für Vorlaufanschluss aus Dachdurchführungspaket RCAP, RCRP, RCIP, RCFP oder aus Anschlussset CON VA
25M (
11. Bei Zusammenschluss mehrerer Warmwasserspeicher, Vorlaufverteilleitung herstellen und an Steckfitting anschließen (siehe
auch Abschnitt 3.9).
12. Optional: FlowSensor in die gemeinsame Vorlaufverteilleitung einbauen.
13. Vorlaufverrohrung des Kollektorfelds an die Vorlaufverteilleitung anschließen.
3.6

FlowGuard , FlowSensor (optional)

FlowGuard
Der Solaris FlowGuard FLG (Bild 3-16),
ein Einregulierventil mit integrierter Durchflussanzeige. Auf jedem Speicher muss ein
FlowGuard montiert werden. Damit kann die Durchflussverteilung auf mehrere
Speicher und der Gesamtdurchfluss durch das Kollektorfeld eingestellt werden. Der
Anzeigebereich liegt zwischen 2 und 16 l/min.
FA ROTEX Solaris RPS3 25M - 03/2010
16 01 08) zur Verbindung von 2 Warmwasserspeichern und AGLE (
16 41 02) auf Solaris-Vorlaufanschluss des Warmwasserspeichers montieren (siehe Abschnitt 3.6).
16 01 14) auf den FlowGuard montieren.
Bei der Montage auf die Durchflussrichtung der Messeinrichtung achten.
16 41 02) ist als Zubehör erhältlich. Er ist
3 x Montage

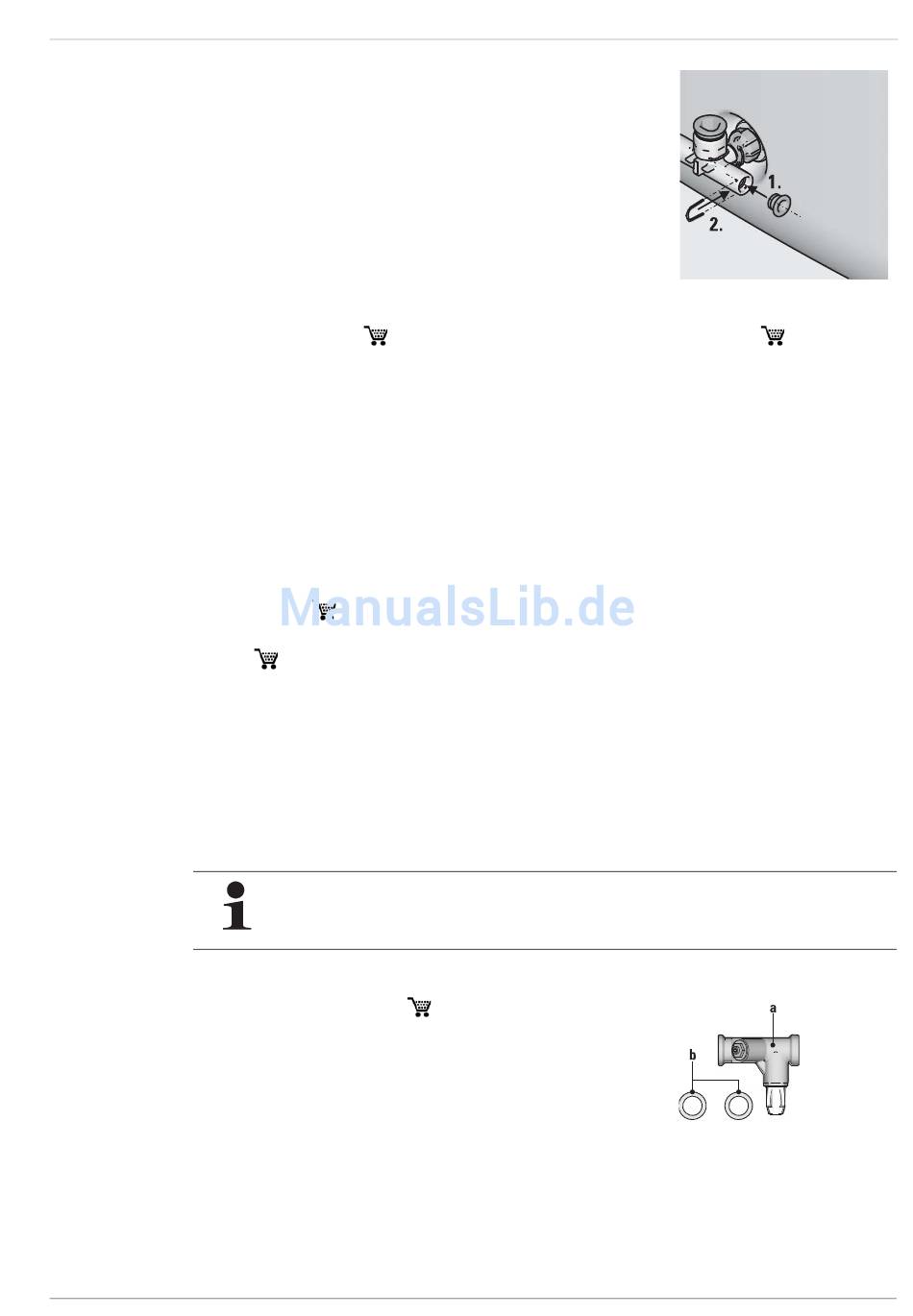

Bild 3-15 Arbeitsschritt 4
16 01 12) zur
Bild 3-16 Zubehör FlowGuard FLG
