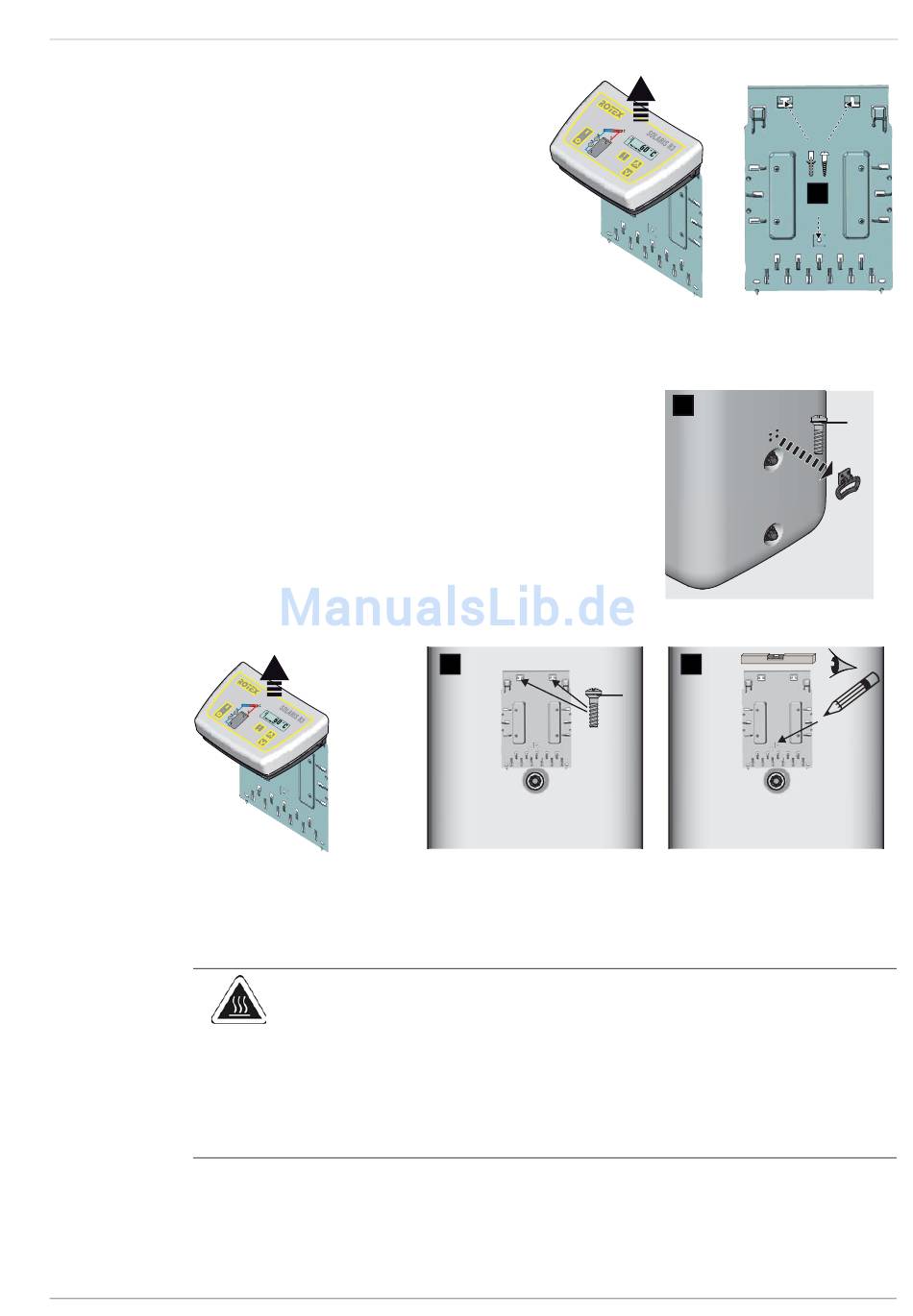

Montage an der Wand

•
•

Montage am Warmwasserspeicher

1. Handgriff am Warmwasserspeicher abschrauben.
2. Regelung von der Gehäusegrundplatte nach oben aushängen.
3. Gehäusegrundplatte mit 2 Schrauben (A) des zuvor demontierten Handgriffs an
den oberen beiden Befestigungspunkten am Warmwasserspeicher leicht
anschrauben.
4. Gehäusegrundplatte ausrichten und den unteren 3. Befestigungspunkt am
Warmwasserspeicher markieren.
Bild 3-7
5. Gehäusegrundplatte vom Warmwasserspeicher wieder abbauen.
6. Den zuvor markierten, unteren Befestigungspunkt mit einem Bohrer Ø 7,5 mm und einer Tiefe <15 mm bohren.
7. Gehäusegrundplatte oben mit den 2 Schrauben des Handgriffs (A) und unten mit dem mitgelieferten Kunststoffdübel und der
mitgelieferten Schraube am Warmwasserspeicher befestigen.
FA ROTEX Solaris RPS3 25M - 03/2010
Regelung von der Gehäusegrundplatte nach oben
aushängen.
Gehäusegrundplatte in der Nähe des 1. Warmwasser-
speichers mit geeigneten Schrauben an der Wand befes-
tigen.
Der Montageort ist so zu wählen, dass die vorinstal-
lierten Speicher- und Rücklauftemperaturfühler
problemlos im 1. Warmwasserspeicher montiert werden
können.
2
Arbeitsschritt 2
WARNUNG!
Wird zur Befestigung der Gehäusegrundplatte am Warmwasserspeicher ein zu tiefes Bohrloch in dessen
Außenhaut gebohrt oder zur Befestigung eine zu lange Schraube verwendet, kann es zu Schäden am Warmwas-
serspeicher kommen. Bei befülltem Warmwasserspeicher kann heißes Wasser aus der Bohrung austreten,
welches zu Verbrühungen führt.
• Bohrloch nur bis maximal 15 mm Tiefe an der Außenhaut des Warmwasserspeichers herstellen.
• Nur mitgelieferten Kunststoffdübel und Befestigungsschraube zur Befestigung der Gehäusegrundplatte am
Warmwasserspeicher verwenden.
Bild 3-5
3
Bild 3-8 Arbeitsschritt 3
3
1
Montage Gehäusegrundplatte an der Wand
1
Bild 3-6 Arbeitsschritt 1
4
A
Bild 3-9 Arbeitsschritt 4
x Montage
2
A
4x
