2. Warmwasserspeicher ausrichten. Der Abstand (Mitte Speicher) muss 830 mm betragen. Hierbei auch den empfohlenen
Wandabstand von 200 mm beachten.
3. Anschluss-T-Stücke aus dem Anschlussset CON RA 25M und den Speichererweiterungssets CON SX und CON SXE an den
Rücklaufanschlüssen der Warmwasserspeicher anschrauben.
4. Rücklaufleitungen mit Kugelhahn und Steckfittings Ø 28 mm auf die Anschluss-T-Stücke zwischen den
Warmwasserspeichern stecken.
5. Rücklaufleitung mit Kugelhahn und Steckfitting Ø 28 mm aus Anschlussset CON RA 25M auf den pumpenseitigen Anschluss
des T-Stücks am 1. Warmwasserspeicher stecken.
6. Verschlussstopfen aus Anschlussset CON RA 25M in den freien Anschluss des T-Stücks am letzten Warmwasserspeicher
einer Reihe einstecken und mit Haltebügel sichern.
7. Ausgleichsleitung AGL zur Verbindung von 2 Warmwasserspeichern (
eines weiteren Warmwasserspeichers AGLE (
Bild 2-1, Pos. 18) einer Reihe montieren.
8. Betriebspumpe und ggf. optionale Druckerhöhungspumpe in der Nähe des Speicher-Rücklaufanschlusses montieren. Pumpen,
Verrohrung und Montagematerial sind bauseits zu erbringen.
Die Betriebspumpe und die optionale Druckerhöhungspumpe müssen ausreichend dimensioniert sein, um den Soll-Durchfluss
im Kolektorkreislauf zu gewährleisten (siehe Abschnitt 3.2, Bild 3-4).
9. Je einen FlowGuard auf die Solaris-Vorlaufanschlüsse der Warmwasserspeicher montieren (siehe Kapitel 3.6).
10. Vorlaufverteilleitungen CON SX (B) links und rechts an das Verbindungs-T-Stück montieren (Bild 3-34, Pos. 2 und 3).
Bei Installation von 3 Warmwasserspeichern, Vorlaufverteilleitung aus CON SXE (B) zwischen Verbindungs-T-Stück und
3. Warmwasserspeicher montieren.
11. Flachdichtungen auf die FlowGuards legen und Vorlaufverteilleitung mittels Überwurfmutter mit den FlowGuards
verschrauben.
12. Dichtung auf das Verbindungs-T-Stück legen und Doppelüberwurfmutter (1") aufschrauben.
13. Dichtung in Doppelüberwurfmutter (1") einlegen.
14. FlowSensor montieren (siehe Kapitel 3.6).
1/1-3
2
3

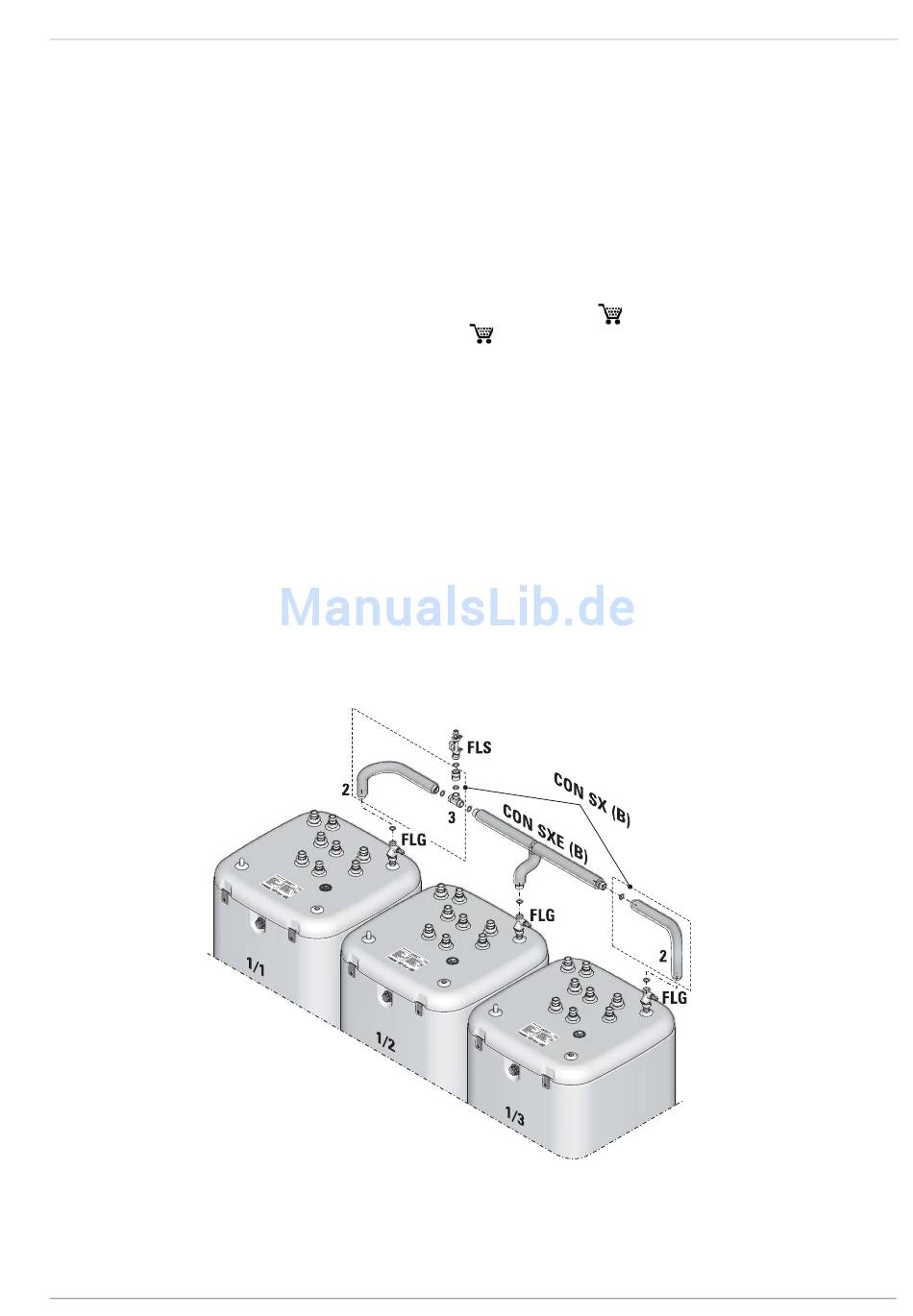

Bild 3-34 Montage der Vorlaufverteilleitung aus den Speichererweiterungssets CON SX und CON SXE
FA ROTEX Solaris RPS3 25M - 03/2010
ROTEX Warmwasserspeicher
Solaris Vorlaufverteilleitung
Verbindungs-T-Stück
16 01 08) und Ausgleichsleitung zur Verbindung
16 01 12) an die dazugehörigen Speicheranschlüsse (siehe Kapitel 2.1,
CON SX (B) Vorlaufverteilleitung aus Speichererweiterungsset
CON SXE (B) Vorlaufverteilleitung aus Speichererweiterungsset 2
FLS FlowSensor
FLG FlowGuard
3 x Montage
